導讀：

華東機械信息化工作著眼工業化與信息化深度融合進行總體規劃，建成了公司統一的管理、研發及生產制造平臺，CAXA PDM依托統一的CAD/PDM//ERP信息系統，建立了協同制造能力以及智能化產品研發、制造與管理基礎，提升各業務單元的智能化研發管理能力，形成了示范作用與推廣價值

一、企業簡介

青島華東工程機械有限公司成立于1994年，集設計、制造、質量控制、服務于一體，主營鍛造機設備，冰箱、冰柜、熱水器、洗衣機及油煙機等各類鈑金自動化生產線，產品遠銷世界10多個國家和地區。目前在職員工325人，其中專業技術人員50余人，年產值2個億。

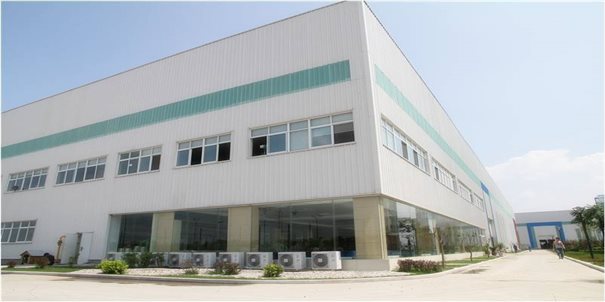

企業全景圖：

主營產品圖：

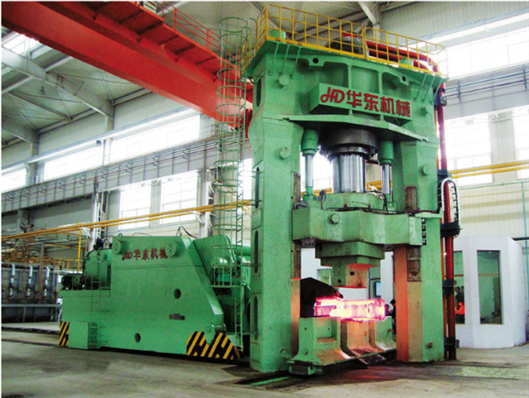

雙柱上壓式快鍛壓機


輪式裝取料機


伺服仿真機械手


洗衣機內筒成型線

二、業務改善需求

青島華東工程機械有限公司對于PDM的需求包含了數據集中管理、安全管理、流程管理、數據集成管理、編碼管理等。華東機械應用PDM系統的部門以技術中心為主，結合企業自身業務運轉，涉及銷售、質量和生產等部門，最終完成對產品數據的全生命周期管理，實現企業信息平臺化。

技術中心需求：圖紙及技術文檔數據的集中管理，CAD集成應用、產品數據安全管理以及產品數據的流程管理。

銷售部門需求：快速響應訂單，制定報價，文檔共享，技術文件共享。

其他部門需求（生產、倉儲、財務、綜合）：快速獲取或者查詢所需的產品數據、全面掌握產品設計進度以及產品的總體情況。快速利用PDM系統中的相關信息，完成各類報表的匯總輸出以及員工工作狀態考核等。

三、CAXA PDM解決方案

（1）方案簡述

產品數據管理

CAXA PDM系統的實施和應用，幫助青島華東工程機械有限公司建立企業級的基于信息化基準的協同工作平臺，有效的管理產品技術資料。為以后設計與工藝、設計與ERP、工藝與ERP的集成應用以及形成企業的資源庫奠定堅實的基礎。CAXA PDM系統可以靈活的組織數據模式。實現設計工作的加速：產品結構管理模式；企業管理的資料柜：文件夾管理模式；企業管理的保險柜：加密管理模式；設計結果的檔案柜：設計完成提交模式。

CAXA PDM管理的數據類型有設計圖紙，三維模型、工藝文件，實驗數據，產品報表、產品圖片等信息，涵蓋了技術源頭所有產生的數據。如圖所示。

SolidWorks集成

CAXA PDM系統對于SolidWorks提供規范審查及批量導入的功能，被入庫的模型可以根據裝配關系自動建立產品結構樹。已經入庫的模型，在修改裝配信息后，系統支持重新提取這些信息以更新產品結構樹，從而方便設計BOM的維護，使所有參與人員能及時了解到產品零部件信息的相關屬性的變化。

在SolidWorks繪圖環境中，CAXAPDM提供了在線操作菜單，可以方便的使用集成功能實現3D與CAXA PDM系統的雙向緊密集成。

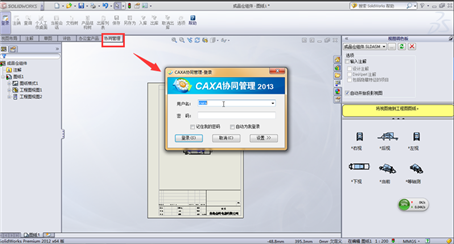

SolidWorks集成菜單

ERP集成

將ERP系統所需要的數據在CAXA PDM系統中進行整合、匯總，并傳遞給ERP系統，實現CAXA協同管理系統與ERP系統的數據交互。

CAXA協同管理系統與ERP系統的數據交互方式主要有兩種：

1、直接數據庫交互方式

將CAXA PDM系統所對應的數據庫中的數據直接傳遞給ERP系統，實現兩大系統之間的數據交互。

2、中間文件的數據交互方式

將CAXA協同管理系統中的相關數據在系統中進行整合、匯總，并生成EXCEL文件或者是XML文件。ERP系統通過相應的接口讀取這些文件，將數據寫入到ERP系統中，實現兩大系統之間的數據交互。

編碼工具

可以根據企業的編碼規則在編碼生成器中進行規則的定義。可以增加多條規則，對于任一規則可以增加規則組成字段，對于字段的屬性可以進行定義，如字段名稱、字段長度、字段類型、默認值等。

在編碼生成時，首先選擇編碼規則。根據相應規則錄入的數據分類，選擇不同級別的分類碼，最終實現流水碼的自動生成。通過CAXA PDM系統中的編碼工具，實現物料編碼生成時的唯一性識別。在CAXA PDM 系統中，支持物料編碼的審批控制。

數據同步包含編碼工具和PDM系統規則同步、編碼工具和ERP規則同步。編碼庫中的物料信息可以自動反填至PDM系統中，并實現物料信息的關聯。在編碼工具中對ERP進行查詢、檢查、以及導入到編碼庫的操作。

工作流程管理

流程相關節點負責人可以根據所處的環節對產品數據進行流程管理，首先是啟動相關工作流程。

每一個可選的流程背后，是實施時CAXA根據企業內部規則制定的運轉流程，流程會自動轉入下一步操作的相關責任人環節，并完成相關流程事件的跳轉，比如自動簽名、自動變更狀態。

完成的流程，會在專門的任務箱中接受到相關任務。

在項目執行過程中，提供了流程監控工具，便于主管了解工作進度和狀態。擁有流程監控權限的管理者可以實時監控流程的運轉情況，在監控界面可以查看各任務節點的責任人、開始時間、結束時間，任務處理情況等信息，如圖所示。

在流程監控界面中，可以在流程進度圖形化顯示區清晰看到本項目中已經完成的任務，當前正在執行的節點，并可查看一個項目中的各工作節點是按照預定計劃進行，還是處于延期狀態。

對執行的流程，可以進行任務的統計，統計的形式是多樣化的，如餅狀圖、柱狀圖等。用戶可以對系統內所有人員進行月度、季度、年度內進行任務統計，統計涉及的任務類型有：已經完成的任務、未完成的任務、超期完成的任務、超期未完成的任務。

另外，系統提供流程回放功能，可以回溯已完成流程的執行過程。

（2）上線的產品

CAXA 電子圖板2013

CAXA 協同管理2013—圖文檔

CAXA 協同管理2013—工作流

CAXA 協同管理2013—電子簽名

CAXA 協同管理2013—紅線批注

CAXA 協同管理2013—SW集成

CAXA 協同管理2013—ERP集成

CAXA 協同管理2013—編碼工具

（3）上線時間

經過實施，CAXA PDM項目在2014年10月15日正式上線運行。

四、CAXA PDM實施效果

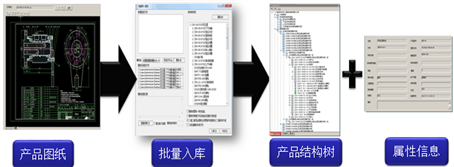

（1）PDM數據結構管理-產品結構樹



規范化的數據是實現技術資料存檔、傳播、查閱的有利保障，通過PDM系統的使用，公司數據的規范化進一步提升。數據的完整存儲與共享，實現了技術資源的合理利用。

（2）PDM數據結構管理-文檔樹管理

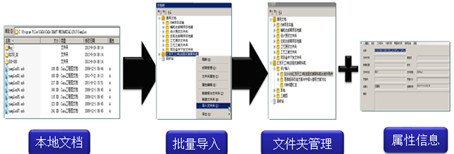

在文檔樹下，將公司歷史數據存儲起來，在使用中整理，在整理中規范，為以后的信息化建設打下基礎，實現了數據共享。

（3）安全管理

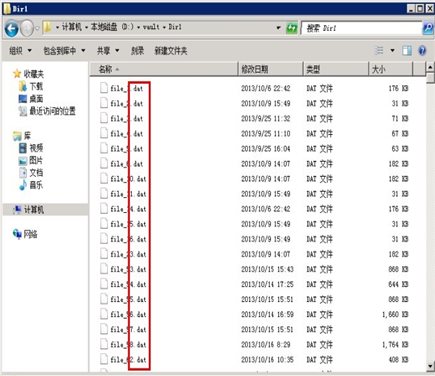

電子倉庫自動加密：

人員權限管理控制：

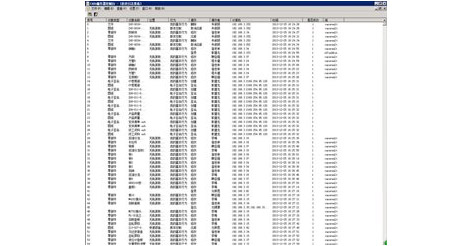

日志管理：

（4）PDM數據文檔管理-瀏覽查看

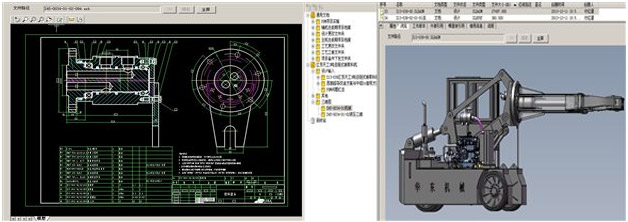

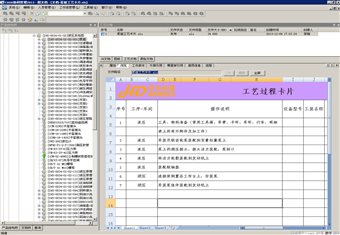

PDM管理軟件中內嵌的瀏覽方式，可以瀏覽多種格式的文件，實現了在不安裝工具類軟件也可以瀏覽其他格式文件的問題。

（5）PDM數據重用、借用

PDM系統的使用，可根據產品實際要求，進行借用件和原件的互換，便免了重復性勞動，縮短設計周期，節約成本，提高效率。

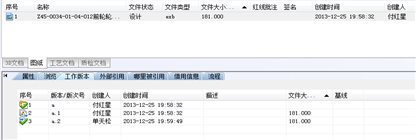

（6）PDM數據版本控制

一切數據的源頭來自設計部門，CAXA PDM的使用，有效的記錄了文件的版本和版次信息；讓生產始終使用最新版的圖紙，避免因圖紙版本問題造成的損失。

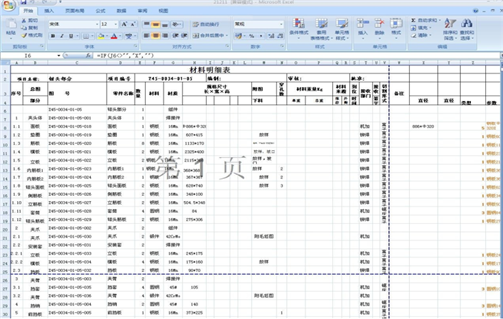

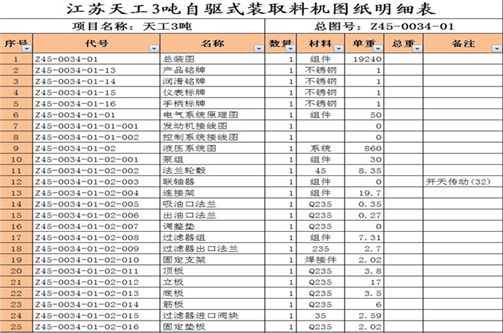

（7）PDM輸出報表功能

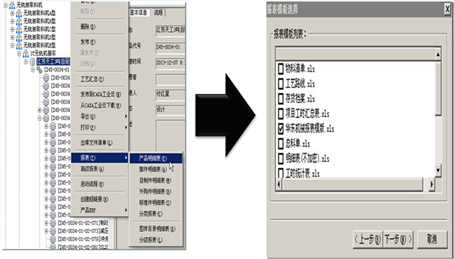

PDM報表功能的使用，可以快速的輸出報表，很小的改動，帶來了很大的成果，方便快捷。

（8）PDM-工作流程的使用

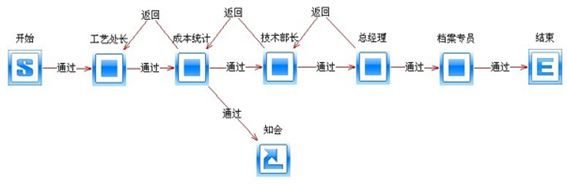

技術中心圖紙下發流程

工藝內部審核流程

工裝工藝更改打印流程

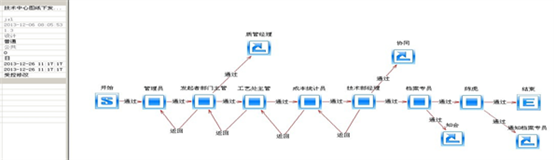

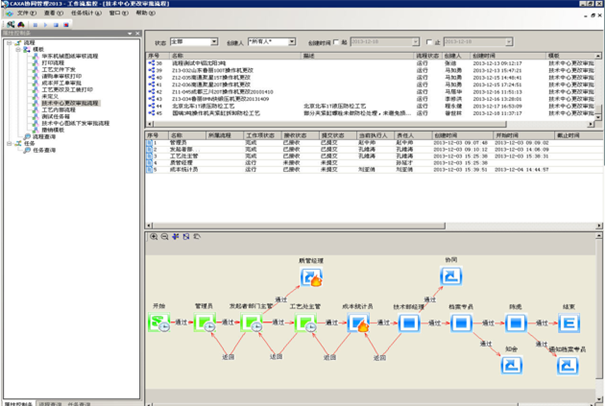

實時流程監控，查看項目任務情況：

業務流程標準化、提倡“規范運作”：通過PDM系統的實施，將這些業務所蘊含的管理流程、管理方法、管理技術及理念固化成型，對人的依賴大大降低，有利于管理優化

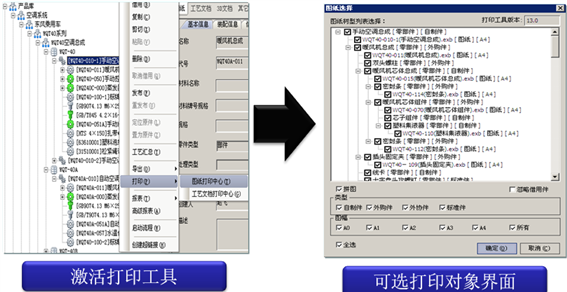

（9）PDM圖紙打印功能

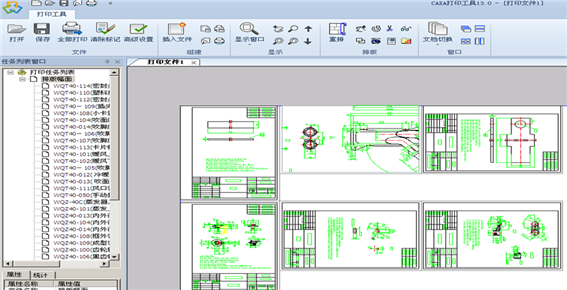

CAXA打印工具的使用，能夠?qū)崿F(xiàn)單張與拼圖打印的功能，使打印圖紙更便捷，實用。

（10）編碼工具的應用

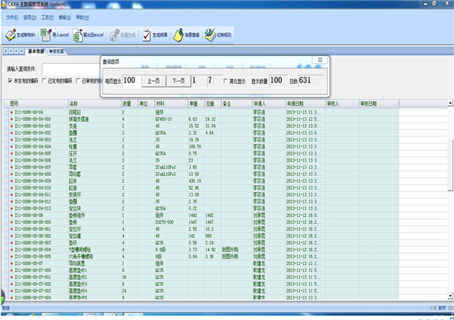

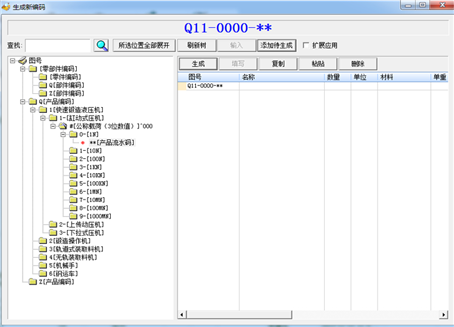

圖號編碼

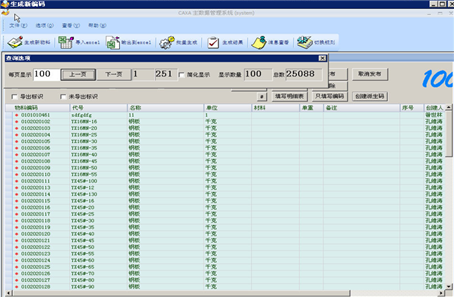

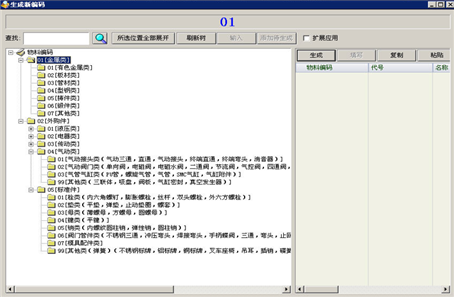

物料編碼

編碼工具的使用，確保了圖紙代號，物料編碼的唯一性，保證了ERP數據的正確性。

（11）ERP集成

通過PDM與ERP集成，可以快速的輸出ERP所需要的數據，避免手動輸入產生的錯誤，保證數據的準確性，提高了工作效率。

五、CAXA PDM方案實施的意義

經過實施，信息化建設取得了豐碩成果，具體如下：

1. 加強了設計中心集中管控力度。為公司實現全方位管控提供平臺，為公司領導的決策提供快速支持。

2. 通過PDM系統應用，上線各單位在制品數據已經實現了數字化、結構化、標準化、規范化，可以為下游管理系統應用提供有效、正確的技術基礎數據；實現上線各部門設計、工藝資料等知識資產的集中管理、存儲與授權共享；通過“信息化帶動變革”理念，優化了業務流程，規范了管理。

3. 培養了一批既懂業務又懂IT的業務骨干，公司參與項目的信息技術人員、關鍵用戶、最終用戶，通過項目實施得到了鍛煉。

4. 建立了公司信息化數據標準。通過項目的數據收集和規范標準制定，形成標準業務流程幾十個。

5. 實現了多套系統的集成。實現了從采購到應付，從銷售到應收的信息傳遞。
