一、企業簡介

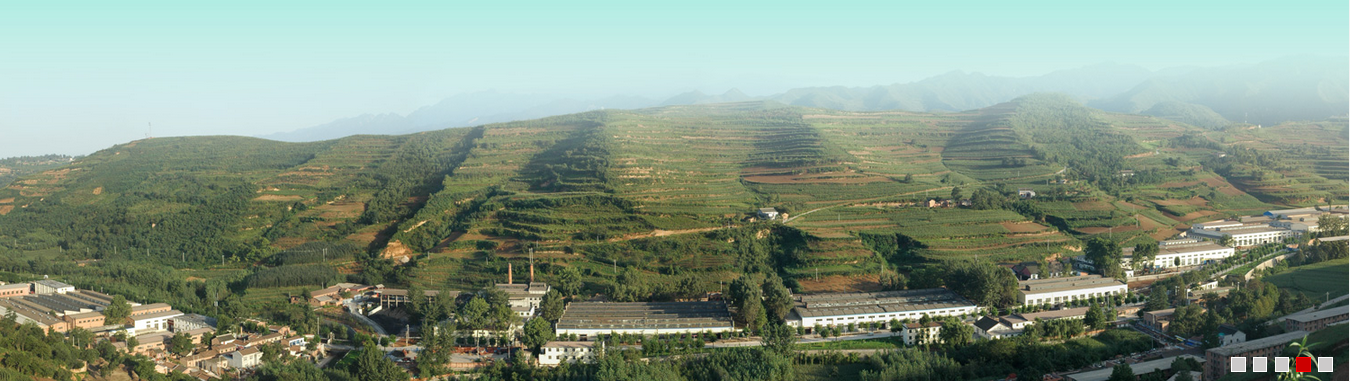

陜西漢德車橋有限公司于2003年3月23日由濰柴動力與陜汽集團共同投資組建，其前身為陜西汽車制造總廠車橋廠。公司屬高新技術企業，擁有西安、寶雞兩個工廠，廠房面積32萬平方米，現有員工3700多人，各類工程技術人員和中級以上專業技術人員450余名，注冊資本3.2億元，年銷售額50億元。

公司連續多年被評為“中國機械500強”和“全國百佳汽車零部件企業”，2007年“漢德牌”車橋總成榮膺“中國名牌”產品稱號，2009年“漢德”商標獲評“中國馳名商標”。公司是集研發、制造、銷售為一體的中國車橋行業最具科技含量的大型企業，各系列橋總成已批量裝備我軍重型軍用越野車和國內各大知名商用車企業的重卡、客車、工程車。

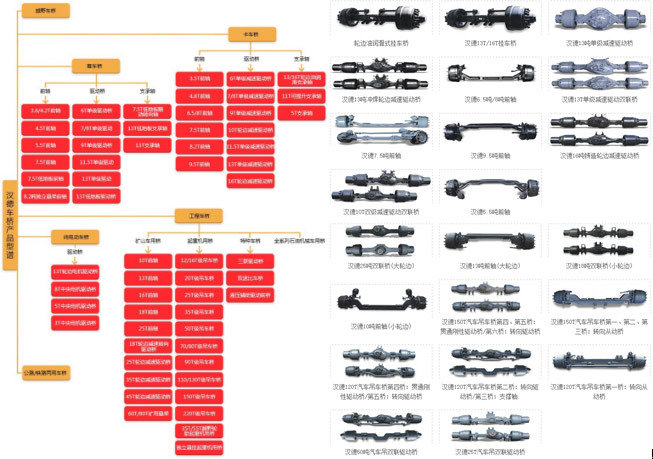

目前主要產品有：4.2T—25T轉向前軸，10T—45T雙級減速驅動橋，6T—13T單級減速驅動橋，5T—18T轉向驅動前橋，7.5T—13T掛車橋，3T—13T電驅動橋；產品涵蓋重、中型卡車橋，電動車橋，工程車橋，客車橋四大系列共96個品種。

漢德公司經過近10年的發展，在基礎網絡建設、軟硬件平臺應用、項目實施和信息化團隊建設方面取得了長足的發展。目前已初步搭建完成覆蓋技術、營銷、生產和管理四大板塊的信息系統平臺，實現了業務及管理的規范化和流程化。在西安、寶雞工廠兩地擁有兩個大型局域網，網絡設備150余臺，兩地網絡通過數據專線連接，以保障企業信息化系統在兩地的同步應用；公司兩地按照國家電子信息系統機房C級標準分別建設有專業、獨立的IT機房，架設各類服務器、存儲設備80余臺，通過虛擬化技術，建設企業數據中心IT基礎架構平臺，對IT資源進行整合，實現企業網絡、服務器、存儲器資源的高效和高可用，滿足IT資源利用低碳經濟的要求。

二、企業改善需求

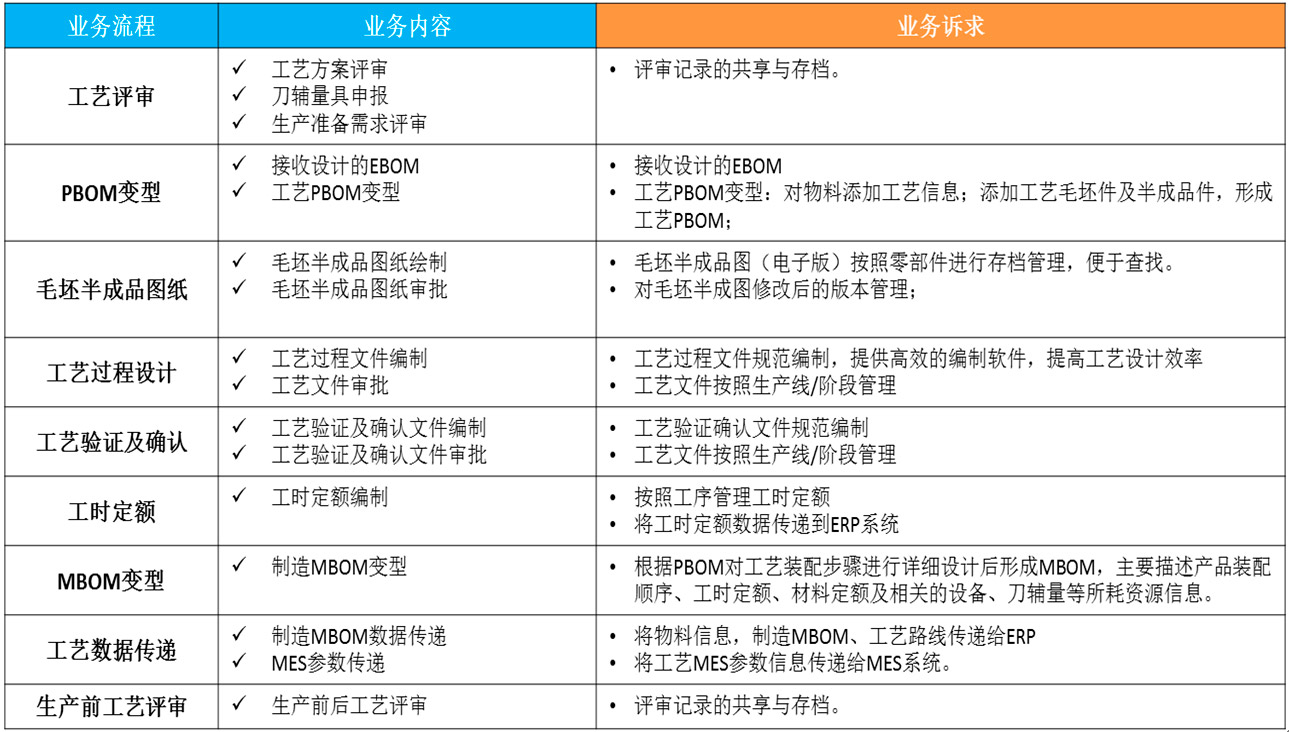

1.企業業務流程



2.企業改善需求匯總

方便、快捷編制工藝卡片的工藝系統；

規范管理工藝部門工藝文件，規范工藝部門業務流程；

規范產品過程開發流程，提高TS16949質量文件編制效率；

規范工裝申請流程、制造流程、驗證流程、領用流程、臺賬管理，已經工裝圖文資料管理；

橋裝廠制造BOM實現快速轉換；

對產品、工藝變更的過程中的啟動變更、變更過程、變更狀態、變更結果進行有效管控；

PDM與CAPP、CAPP與ERP系統進行集成；

寶雞廠區與西安廠區工藝部門實現異地協同；

三、CAXA解決方案

1.解決方案建設目標

建立工藝設計平臺（CAPP），規范工藝卡片，可以在工藝中方便進行插二維圖并對二維圖進行方便的編輯，提升工藝編制的手段，提高工藝設計效率；

建立工藝知識庫，實現工藝知識積累、知識共享和知識保護，實現對企業知識重用；

解決現有橋裝配較大工作量、多系統的BOM匯總與BOM管理，以及BOM變更帶來的工作

構建工藝業務協同機制，實現對產品工藝設計過程的流程全面管理和優化。利用電子化圈閱審批手段，實現工藝文件/工裝文件的可視化審批過程（設計、校對、審核、標準化、批準等）。

可根據規則自動生成工藝設計人員需要的工裝編碼、更改單號等；

與MES系統集成（查看工藝文件，BOM傳遞-ERP或者CAPP傳遞）

與研發Winchill PDM集成，研發BOM--》工藝BOM傳遞

工裝圖、半成品圖等狀態變更管理可視化，可實時監控以及統計；

建立靈活、嚴密的數據訪問控制，對關鍵數據的合理保護，實現對企業知識的安全控制；

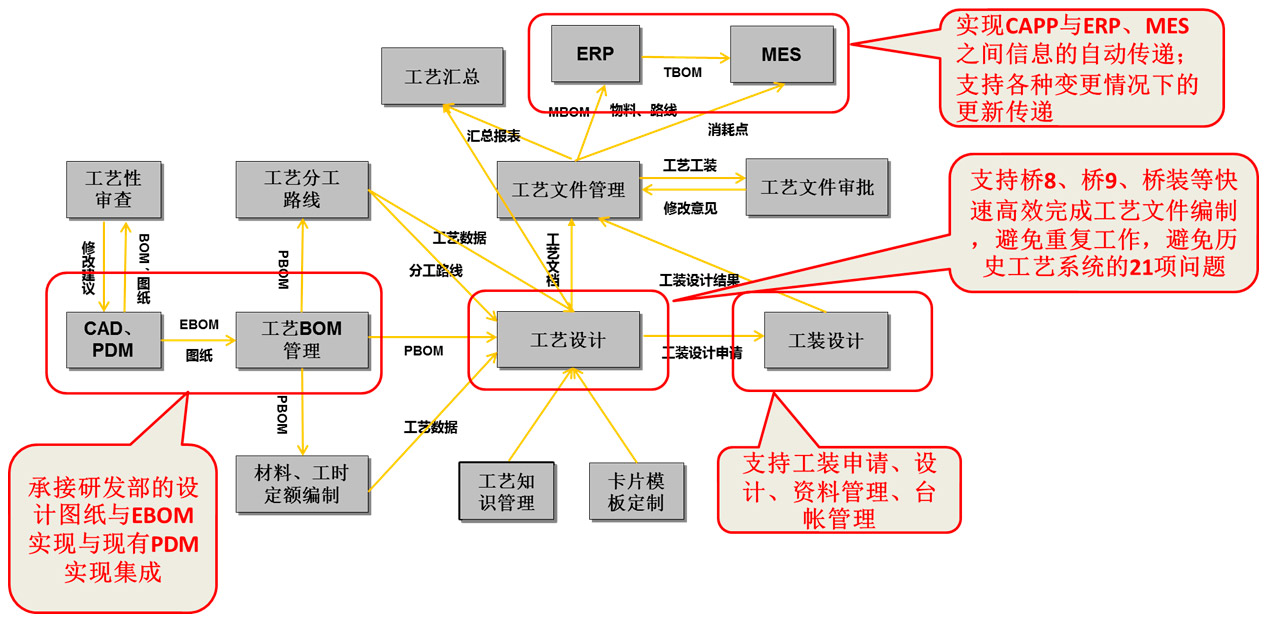

2.整體解決方案建設內容

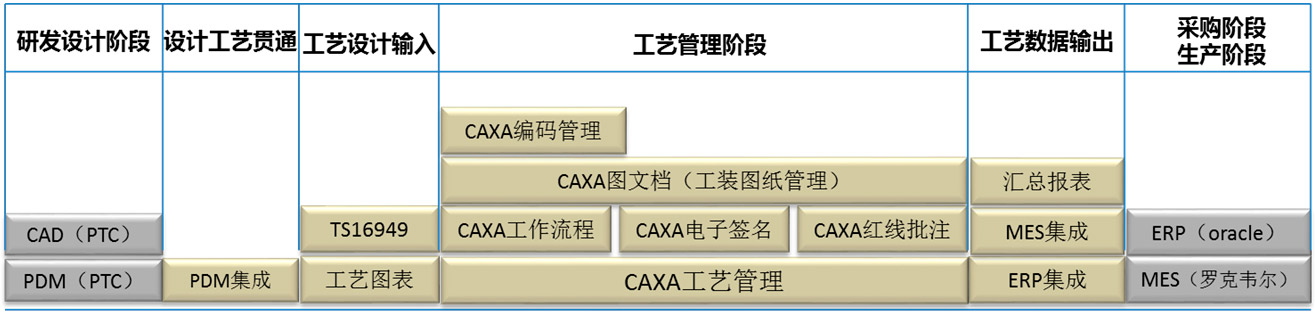

提供CAPP管理解決方案，其中包括：設計工藝貫通集成部分、工藝設計輸入部分，工藝管理、工藝數據輸出集成四大部分協同管理平臺；

利用工藝設計輸入軟件，依據企業現有產品的工藝規程，按照企業工藝規范要求，完成相應工藝規程及工藝卡片模板的定制，完成相應的工藝知識庫的定制。

提供CAXA工藝協同管理系統為企業建立統一的工藝數據管理平臺，相關技術人員按照角色、權限的方式，在平臺上開展簡圖的設計、工藝文件編制、外來數據的規范、工藝數據匯總等工作，并實現數據的共享、查找和版本控制等功能。提供數據集成和交換的管理平臺，可通過工藝管理平臺實現數據的共享，打破部門內部的障礙和部門之間的壁壘，改變原來的串行工作模式為并行工作模式，提高工作效率，提升管理模式。

1)接受研發設計數據

通過PDM和CAPP集成的方式將新增橋總成、橋BOM數據、生產物料及零部件圖紙直接傳遞給CAPP。

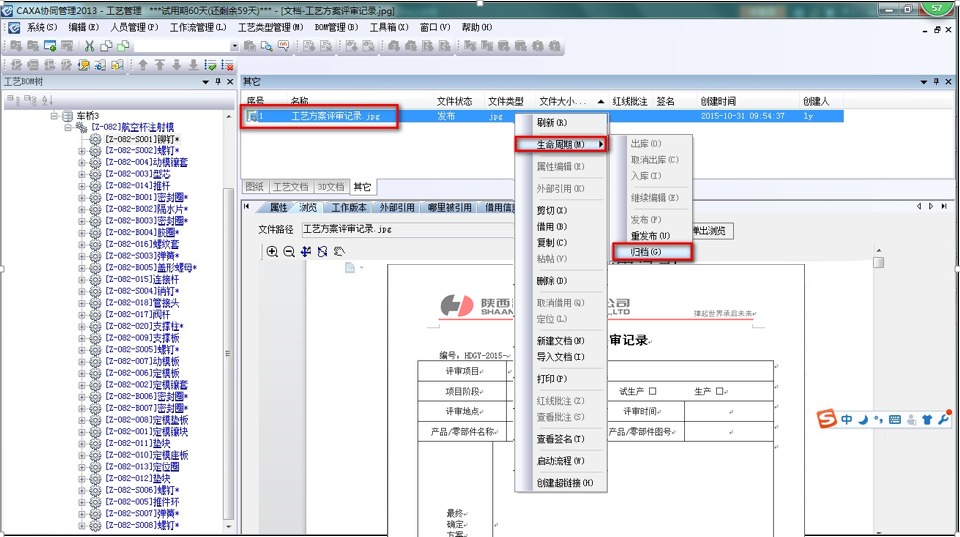

2)工藝方案評審及記錄管理

對于產品評審記錄單通過會議評審，主管工藝員記錄《工藝方案評審記錄》，對評審報告歸檔共享。

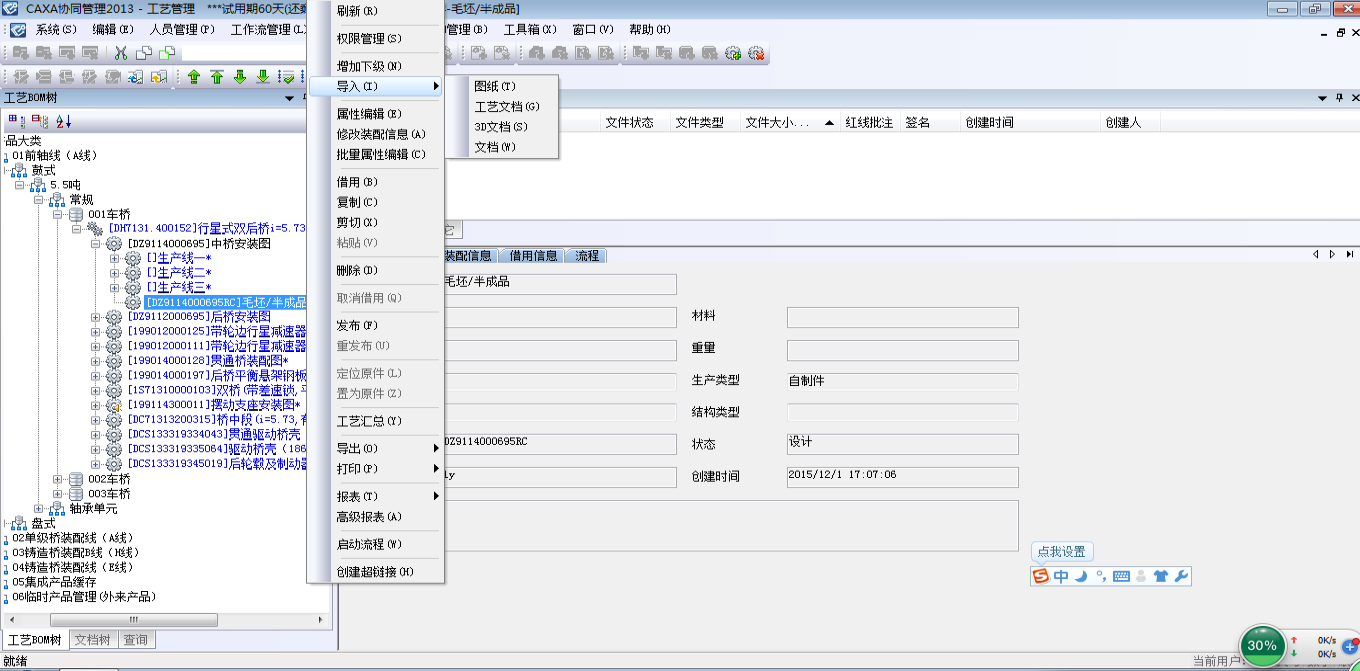

3)毛坯半成品管理

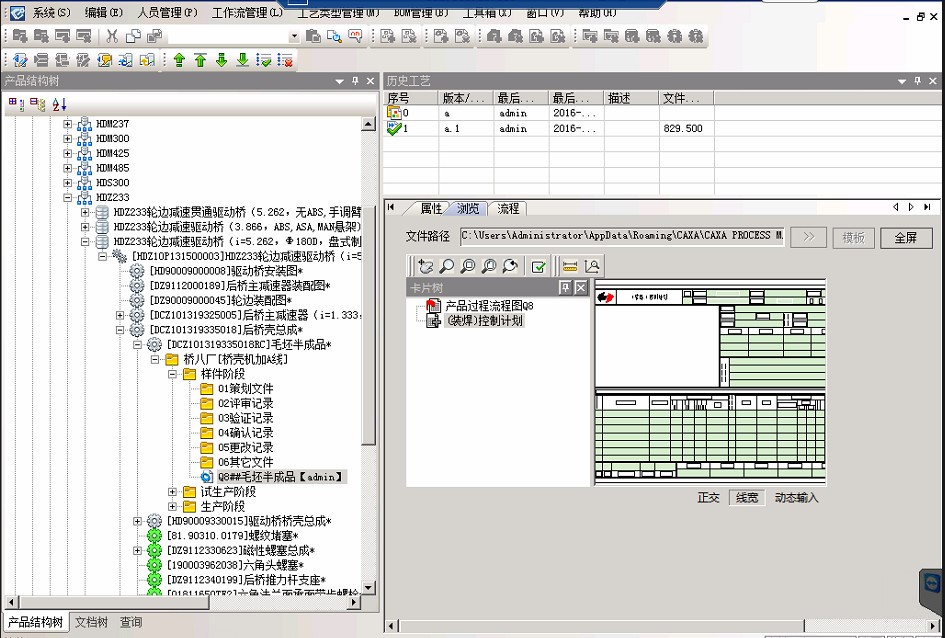

4)工藝數據集中管理

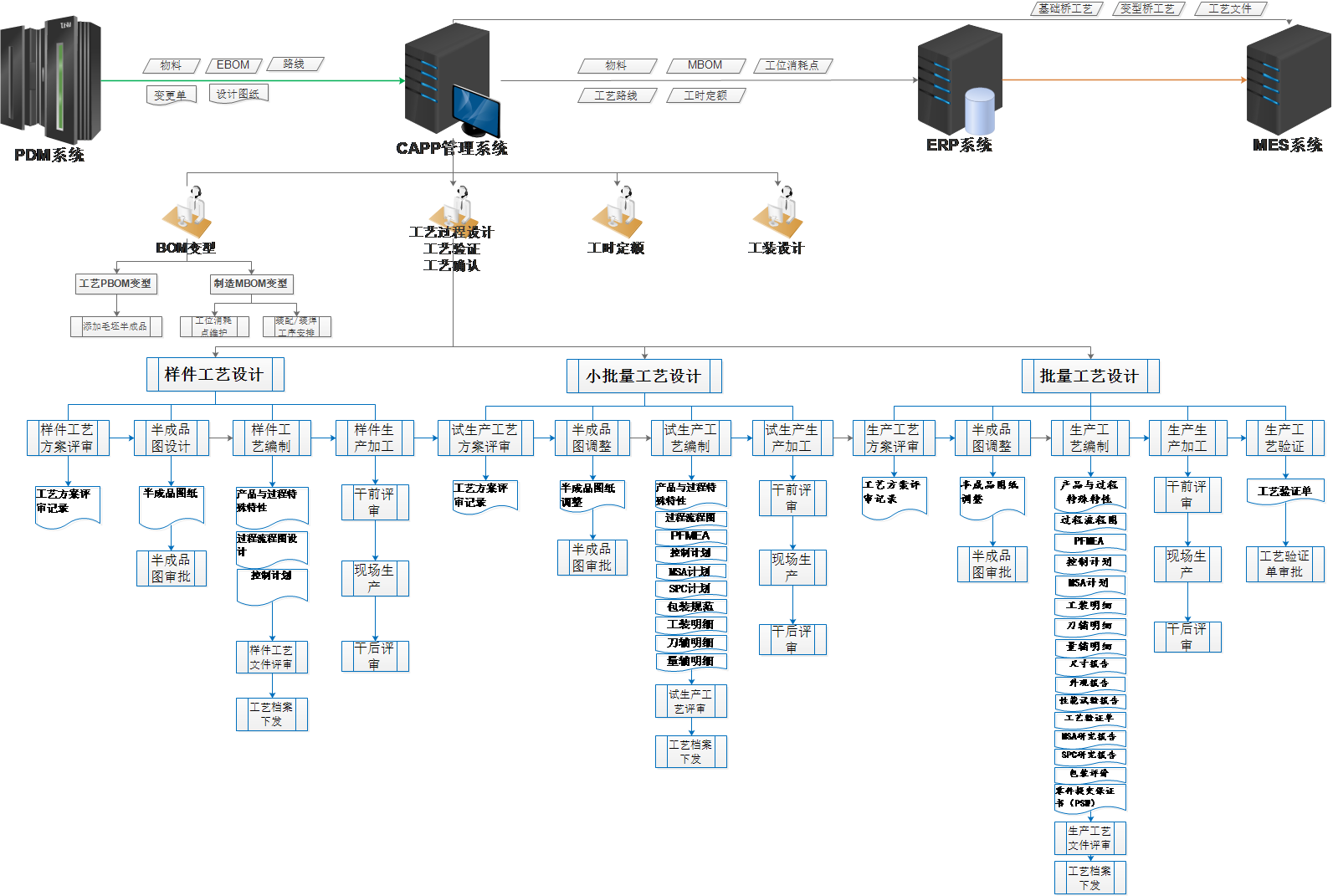

由于一個零件存在多條同時有效加工線，每條生產線工藝設計過程都會經過三個階段：樣件、小批量、批量。在每個階段中會出現：計劃階段文件、工藝評審階段文件、過程設計階段文件、驗證階段文件、確認階段文件、生產評審階段文件，零部件工藝文件按照生產線，階段（樣件、小批量、批量）分類集中管理。

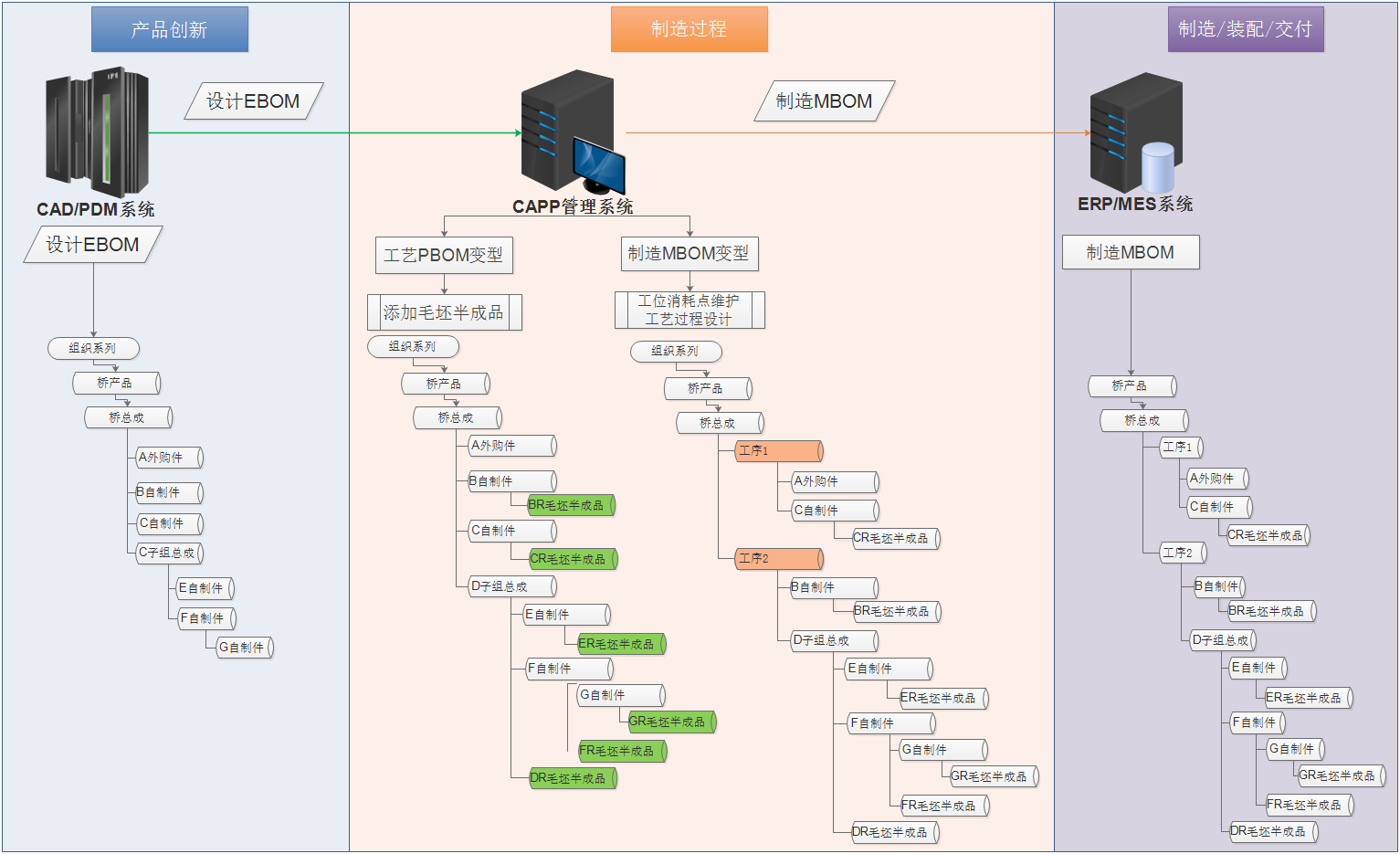

5)產品BOM轉換及數據傳遞

接受PDM中EBOM，裝配分廠和機加分廠同時對一個產品的BOM進行管理，MBOM變型方式不同，裝配分廠維護的對應BOM的工序和MES貨架信息，機加分廠通過裝配工藝卡片維護工序BOM信息；

四、成效

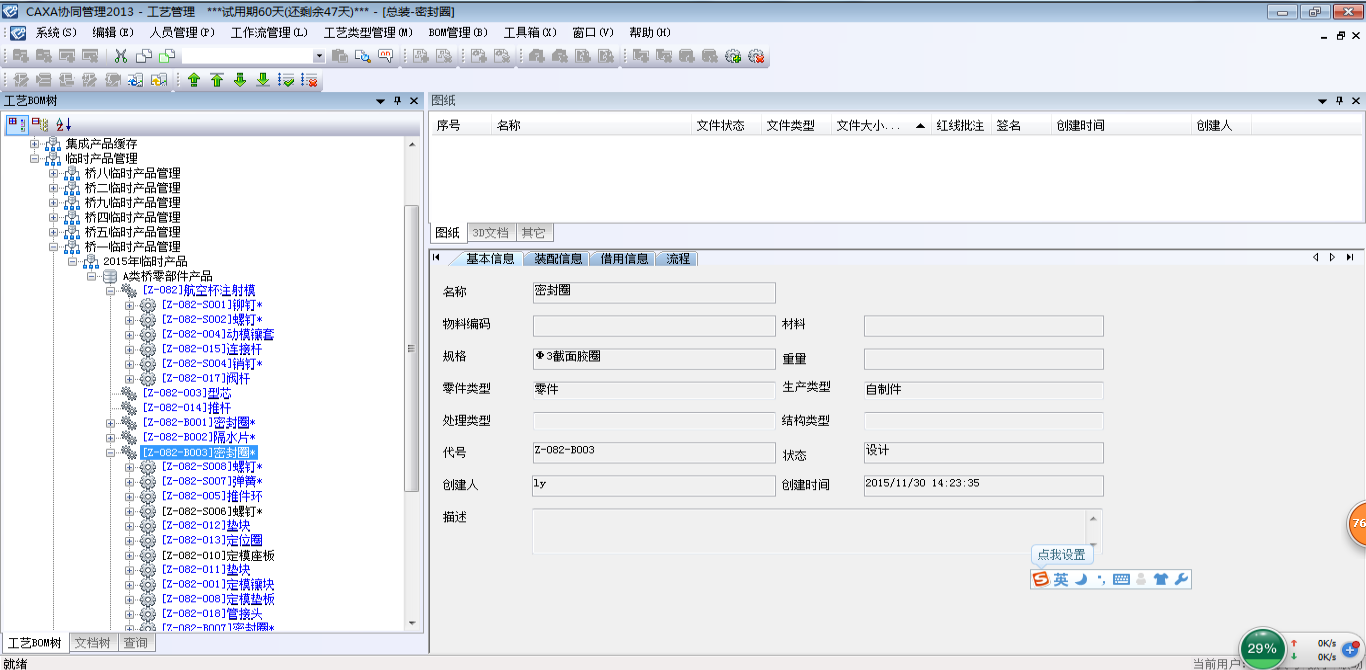

漢德車橋通過CAXA CAPP建立工藝數據管理平臺，從而建立結構化的電子文檔管理環境，實現對產品工藝數據和標準等技術文檔的集中在線管理。實現產品工藝設計活動的上線運行。

實現了工藝設計管理一體化平臺的搭建，建立結構化的電子文檔管理環境，實現對產品數據和標準等技術文檔的集中在線管理。實現工藝設計活動的上線運行。主要建立面向全公司的協同應用產品工藝數據管理（CAPP）平臺，保證各個工藝部門的產品工藝數據都能進到系統中管理，實現業務流程梳理和貫通，幫助用戶真正實現工藝一體化的應用，實現了不同部門的業務密切協同和數據完全共享，從而顯著提高工作效率。

深化與拓展CAPP系統的功能和應用范圍，實現了產品過程開發的管理、工程項目變更管理，建立產品開發項目跨部門協同環境，提升工裝效率和產品質量。

實現了各系統集成和異地協同，集成包括：PDM系統與工藝CAPP系統集成；工藝CAPP系統與ERP的集成；寶雞廠區和西安廠區異地協同。解決企業在深化信息化管理應用后面臨的部門之間協作以及企業產品數據全局共享的應用需求，實現企業工藝數據與制造數據統一管理，并支持企業跨部門的數據處理和業務協作。
