CAXA三維CAD兩種設計模式的區別
2013-03-26 作者： 來源：
目前在實體設計中有兩種設計模式：創新設計模式和工程設計模式。兩種設計模式同時存在一個設計系統中，具有一些共同點，比如拖放式設計、智能捕捉、草圖繪制等等都是一致的。
當然兩種設計模式也各有特點：
（1）創新設計模式是CAXA實體設計特有的設計模式。零件中的圖素之間沒有嚴格的父子關系，可以自由設計，可以方便的編輯其中的某些特征而不影響其它特征。具有簡單、直接、快速的特點，是一種方便有趣的如同堆積木一樣的設計方式。
（2）工程模式建模是基于全參數化設計，使模型的編輯、修改更為方便。

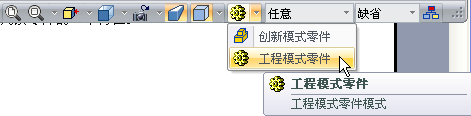

新建一個零件是工程設計還是創新設計模式，取決于在狀態欄右端的選擇。如圖所示。一個零件只能使用一種模式，在設計樹上用不同的圖標可以區分。同一設計環境中可以有不同設計模式的零件，同一裝配體中也可以有不同設計模式的零件。
選擇設計模式
兩種設計模式的差別主要有以下幾點：
-
特征間父子依存關系

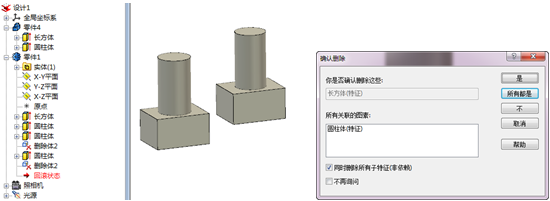

以原有特征為參考創建的新特征，創新模式的特征之間相互獨立，工程模式下新特征與原有特征之間形成互相依存的父子關系。如圖所示為兩個結構相同的創新模式零件和工程模式零件，如果刪除已有的長方體特征，創新模式下不影響新特征圓柱體；工程模式下則會彈出如圖所示提示，選擇“是”將刪除所有特征，選擇“不”將不刪除父特征和子特征。
兩個模式零件 刪除父特征會影響子特征
- 特征間位置關系關聯性不同
仍以上圖零件為例，兩個模式的零件均為圓柱體拖放到已有長方體的中心點。在創新模式下兩者之間的位置關系沒有關聯，而工程模式下則默認的在兩者之間添加了位置關聯。

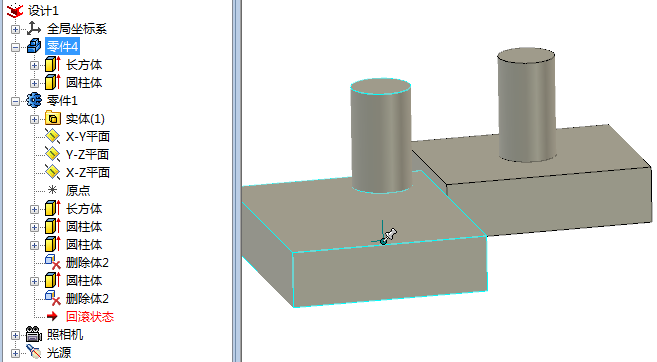

此時如果分別拖放改變長方體的尺寸，則創新模式中圓柱體將留在絕對坐標系中的原位，如圖所示。而工程模式下圓柱體的位置則跟隨長方體尺寸的改變而發生絕對值改變，但總保持在長方體的中心。
位置關系關聯性

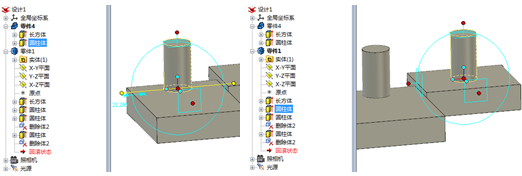

如果分別選中兩種模式下零件中的圓柱體圖素，然后打開三維球試圖移動圓柱體圖素的位置，會發現創新模式下可以自由移動，而工程模式下三維球無法移動圓柱體。這也是因為與父特征長方體之間位置關系關聯性不同。
創新模式下可以自由移動，工程模式下三維球無法移動圓柱體

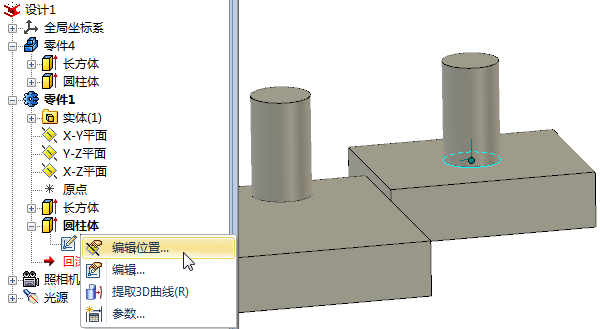

如果希望修改工程模式中子特征與父特征之間的位置關聯，則在圓柱體的截面上單擊右鍵，從彈出菜單中選擇“編輯位置”，如下圖所示。
截面右鍵菜單

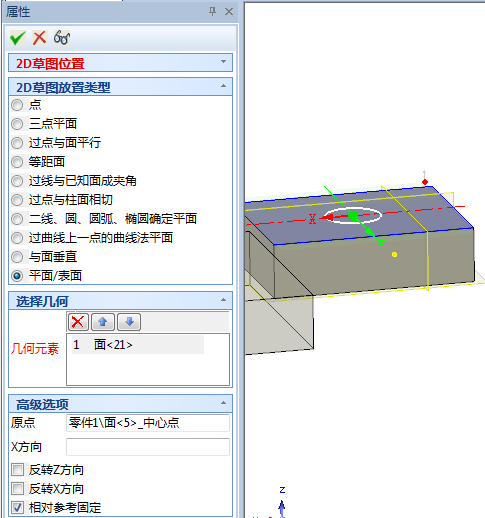

進入“2D草圖位置”對話框，如下圖所示。選中這些選項，即選項為紅色亮顯狀態時，可對其幾何進行刪除和修改。在本例中，如果刪除“原點”或不選擇“相對參考固定”，就可以隨意拖動圓柱體改變其與長方體的位置關系。
草圖位置編輯
- 特征的歷史順序
創新模式的特征之間相互獨立，工程模式下新特征與原有特征之間形成互相依存的父子關系。所以，創新模式特征之間的順序可以調整。如下圖所示，本來“鍵”在“孔類圓柱體”之后，左鍵拖動“鍵”將其置于“孔類圓柱體”之前，此時設計環境中實體也會發生改變，“孔類圓柱體”可以作用于改變到其前面的特征“鍵”上。
改變歷史順序
