CAXA實體設計（三維CAD）中的裝配定位方式多種多樣：既有三維CAD軟件常用的約束裝配，還有三維球、無約束、附著點等更加方便快捷的定位方式。下面的示例中我們將分別使用這幾種裝配方式定位。

1. 首先使用“裝配”功能區中的“插入零件/裝配”功能，將偏心柱塞泵中的各零件插入。如圖所示，插入零件可以隨鼠標移動，點擊鼠標左鍵確定零件放置位置。

2. 使用約束定位方式對柱塞泵中參與機構運動的零件進行定位。約束定位可生成一種永恒的約束。

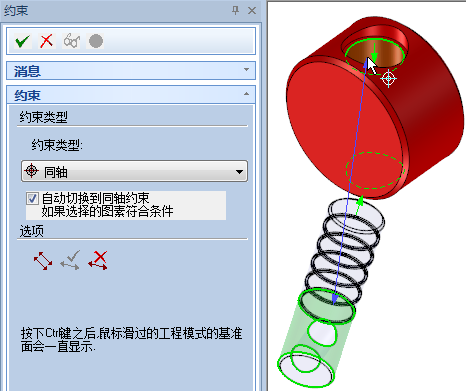

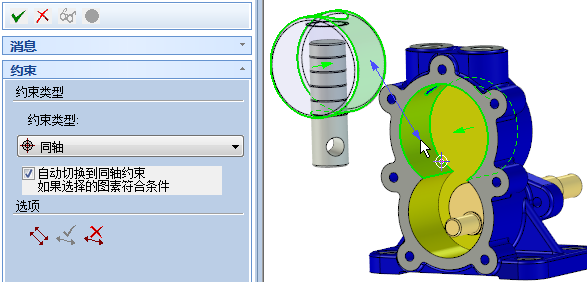

單擊“定位約束”按鈕，左鍵選擇柱塞軸，“約束類型”自動調整為“同軸”，然后用鼠標左鍵選擇圓盤孔，如圖所示。

鼠標形象提示此時可以按左鍵確認此約束，如果不正確可以按右鍵取消此約束。

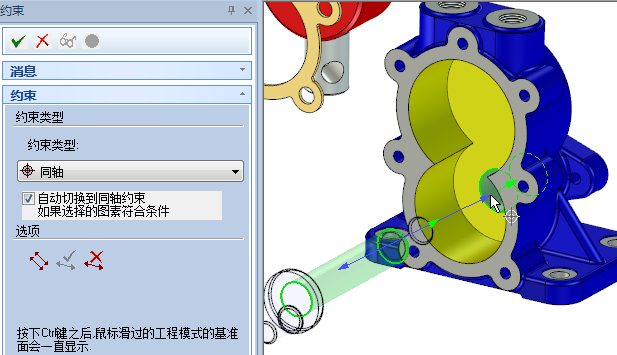

同樣選擇曲軸的主軸部分與泵體對應圓孔做同軸約束定位。

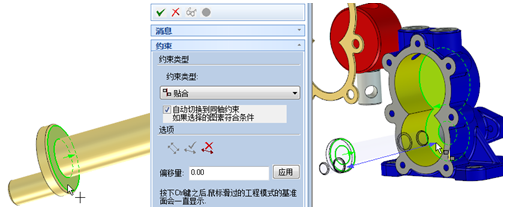

將曲軸大圓柱底面與泵體內表面做貼合約束。

圓盤軸與泵體大孔軸同軸。

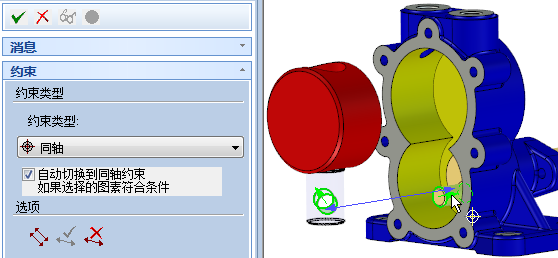

柱塞孔軸與曲軸小偏心軸同軸。

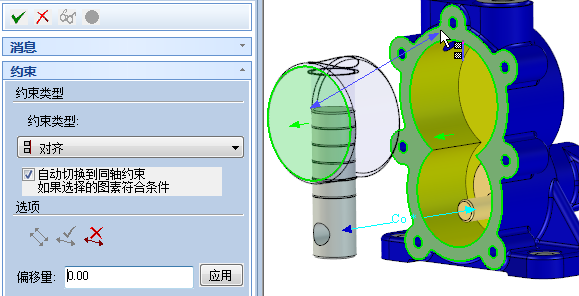

圓盤表面與泵體前表面對齊。

注：實體設計2013版中可以設置偏移量。

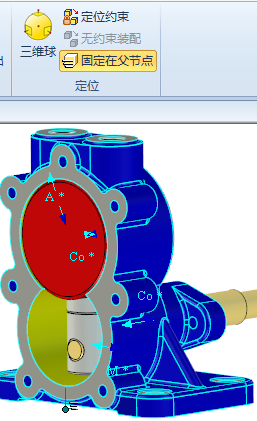

選擇泵體，單擊“固定在父節點”按鈕，這樣泵體零件位置為固定。

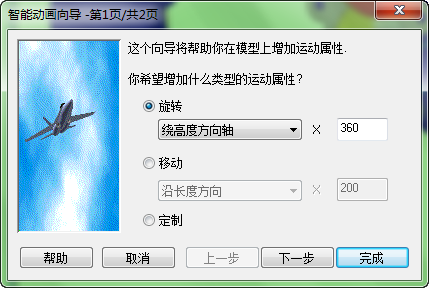

3. 選中曲軸，然后單擊“動畫”功能區中的“添加新路徑”按鈕，定位錨為動畫的參考點，給曲軸添加一個繞高度軸的360度旋轉。

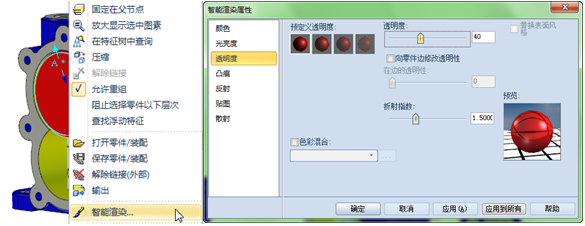

4. 為了能看清柱塞在圓盤中的運動，設置圓盤為半透明。選中圓盤，右鍵單擊，從彈出菜單中選擇“智能渲染”，在“透明度”選項卡中將透明度的值設置為40.

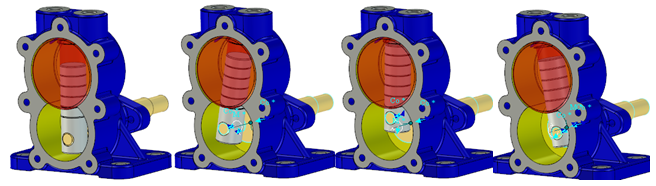

5. 依次單擊“智能動畫”功能區中的“打開”、“播放”按鈕，可觀察到曲軸、柱塞和圓盤的運動如圖所示。

6. 剩下的墊片、側蓋與后蓋，不需要參與機構運動，所以使用更為便捷的三維球、無約束裝配進行定位。

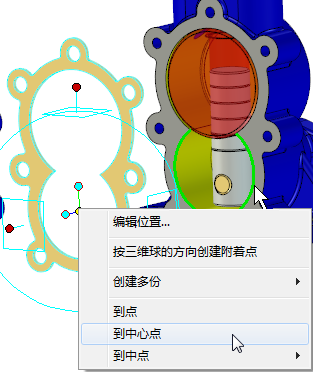

選擇墊片，打開三維球工具，將三維球位置調整到一些方便與泵體前表面對齊的特殊點，比如如圖所示的圓孔中心。右鍵單擊三維球的中心控制柄，從彈出菜單中選擇“到中心點”，然后左鍵選擇泵體上的對應圓即可定位。

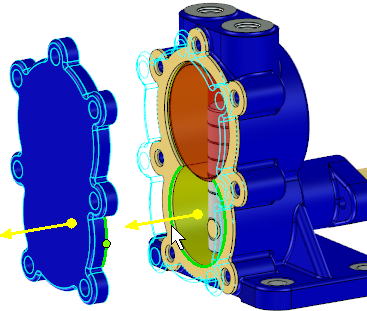

選擇側蓋，單擊“無約束裝配”按鈕，選擇側蓋上一特殊點，比如如圖所示的圓中心，然后將鼠標移動到目標零件墊片的對應位置，如果藍色輪廓顯示的側蓋位置不合適，可以單擊Tab鍵反向，預顯位置合適時單擊左鍵確認此次定位。

同樣無約束方法定位法蘭蓋，如圖所示。

至此，使用約束裝配將偏心柱塞泵中參與機構運動的零件進行了定位，使用三維球和無約束更快地將其余零件進行了定位。由此可見CAXA實體設計（三維CAD）的多種定位方式，可根據需要靈活方便地選擇，快速進行裝配定位。
