CAXA 3D實體設計提供拉伸、旋轉、掃描、放樣、螺紋等特征操作。通過在CAXA 3D實體設計中制做六向導管，與大家一起綜合熟悉旋轉，放樣，抽殼和倒圓角等基本命令，同時可以體會到三維球的方便之處。最后用貼圖的方式，把六向導管渲染成不銹鋼的顏色。

此文只是介紹一種造型思路，零件尺寸可以自由選擇，無須一定按范例中的尺寸做。

1、創建一工程模式零件，旋轉生成新零件：

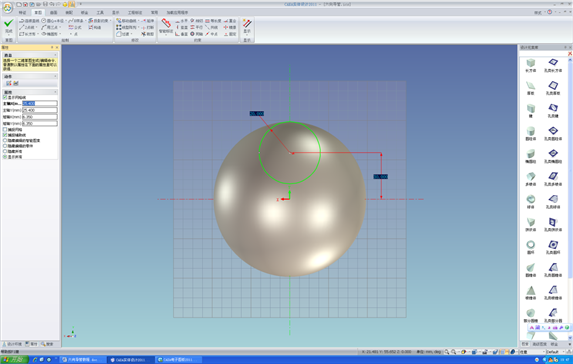

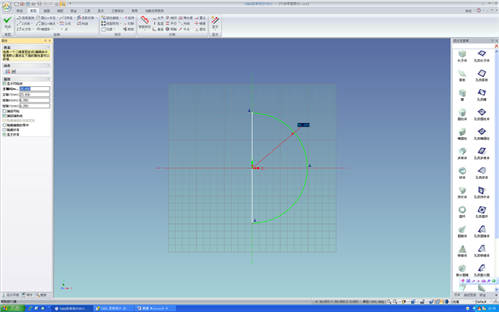

選擇XY 平面基準平面做一個半徑為R50的圓。

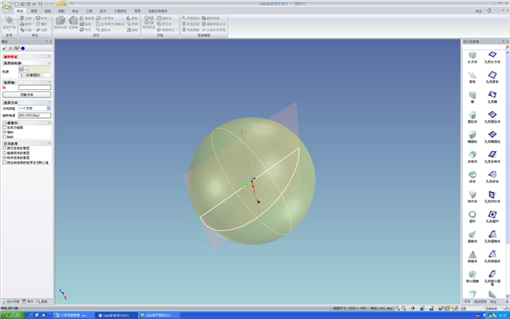

選擇角度選擇360°，選擇增料，預覽生成一個如下圖的球體，如圖。

2、右建點選六通管，選擇激活，這樣在取消激活前，所有的操作生成的特征都是該零件的子特征。如圖：

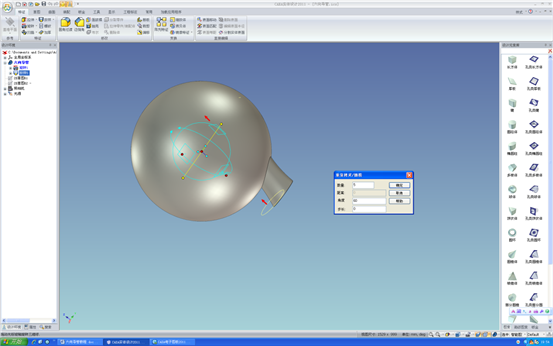

3、選擇放樣特征，在輪廓選項選擇XY平面為草繪平面，繪制如圖所示的圓，R為20，然后完成草繪。

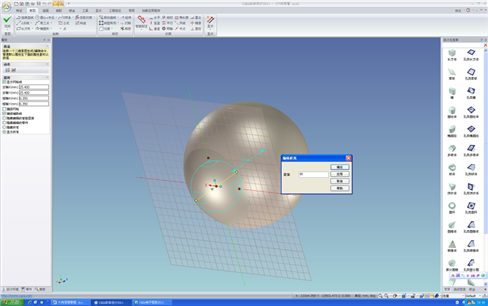

4、繼續選擇XY平面為草繪圖平面，進入草繪界面，然后按快捷鍵F10激活三維球工具,利用三維球將草繪平面往垂直遠離球心方向移動65，如圖。

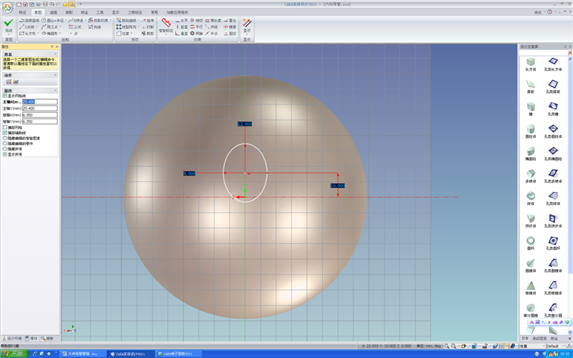

5、再次按快捷鍵F10取消三維球，繪制如圖的橢圓

這一步要強調的是，在別的3D軟件里，都必須先做等距的基準平面當成草繪平面，或者輸入第二個放樣面的深度，而CAXA實體設計可以在事先不用考慮基準面的具體位置，在繪制草圖的時候，根據需要，用三維球任意定位基準平面的位置，這一點是CAXA三維球的靈活之處）

6、用三維球拷貝5個放樣特征如圖

7、分別倒圓角

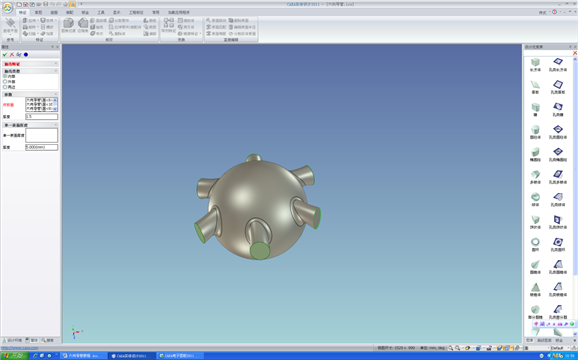

8、抽殼：選擇抽殼命令，然后選擇放樣體表面為開放面，厚度為1.5，如圖。

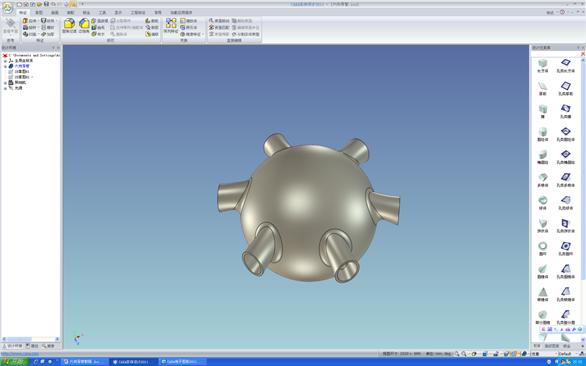

完成抽殼后，整個建模已經完成，效果如圖。
