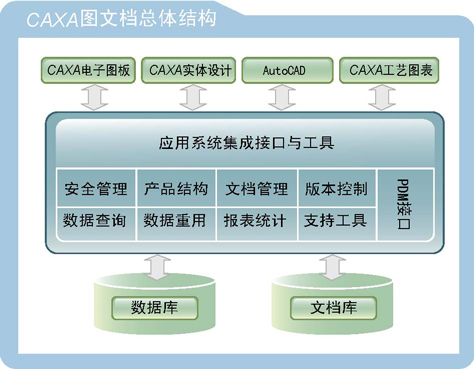

CAXA圖文檔（PDM）是面向中小型制造企業和設計單位， 為工程技術部門以及企業各部門提供易于部署易于使用的數據管理平臺， 重點解決各種圖紙和文檔的安全和協同共享問題。結合CAXA電子圖板（二維CAD）、實體設計（三維CAD）、工藝圖表等CAD/CAPP軟件工具，CAXA圖文檔為中小企業提供較為完整的創新設計與協同管理解決方案。

　　CAXA圖文檔采用電子倉庫對圖紙和文檔進行集中管理， 并在管理時提供數據加密等安全性措施。在數據集中管理的基礎上，實現圖紙版本管理，支持快速查詢。針對機械制造企業，系統提供產品結構管理，以結構樹的形式描述產品部件、零件間的裝配組成關系。

　　在數據共享的基礎上，CAXA圖文檔支持零部件的借用和復制，幫助工程師在基礎產品上快速構建新產品。

　　CAXA圖文檔支持到產品數據管理系統(PDM) 的擴展和升級。

　　今天，小編先跟大家介紹一下CAXA圖文檔的報表工具。

　　CAXA圖文檔的報表工具，能夠直接從產品結構樹上提取BOM信息，進行匯總分類。避免了人為的數據錄入工作，保證了數據的準確性，減少了工作量，提供工作效率。同時也可以根據ERP需要的報表格式，進行報表格式的自定義，與ERP實現無縫集成。

　　CAXA圖文檔報表工具可以支持多種格式的報表輸出，如：外購件報表，自制件報表，標準件報表，圖樣報表，分類報表，分級報表等等，下面讓我們先來看看分級報表功能。

報表的生成

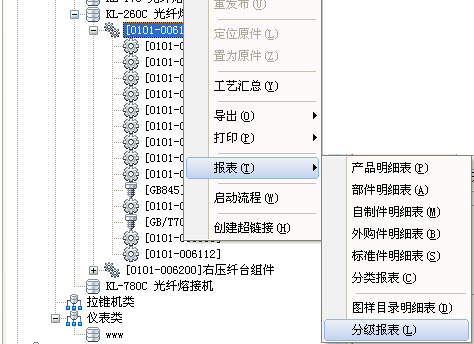

　　我們可以將圖紙批量入庫到圖文檔，然后自動形成產品結構樹，點擊右鍵的菜單，選擇報表生成工具，就可以自動生成出分級報表。操作如下圖：

　　報表導出

報表的匯總

　　我們可以預先定義好報表的格式，在將設計BOM導出時，可選擇預先定義好的報表格式，進行匯總輸出。如圖：

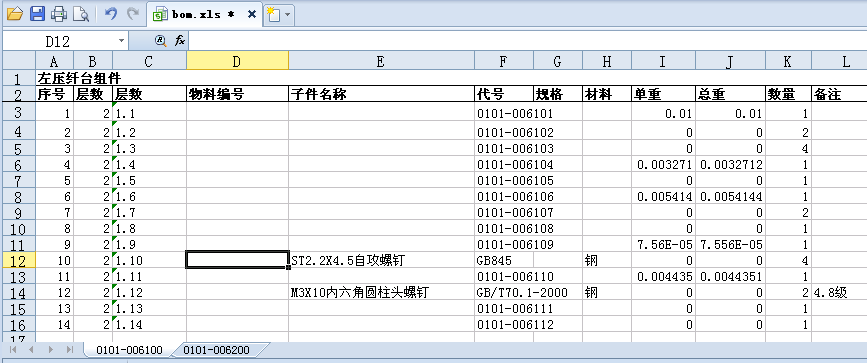

　　分級報表1

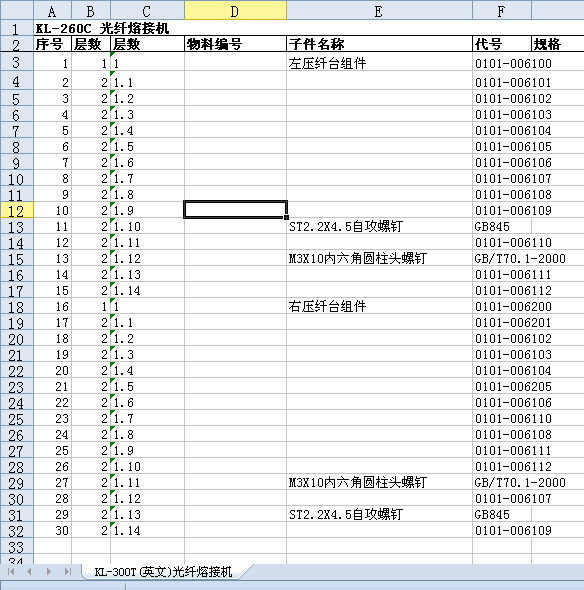

　　分級報表2

　　這樣通過CAXA圖文檔的報表工具，就可以實現報表的分級管理了，能夠?qū)ξ臋n進行集中管理、提高工作效率
