CAXA PDM圖文檔 面向中小型制造企業和設計單位，定位明確，重點實現在CAD等工具廣泛應用之后，電子圖檔管理存在的安全與共享問題。CAXA圖文檔系統具有集中、有序、安全、高效的特點。其系統實現基于CAXA協同管理PLM平臺，具有很強的開放性，可配置和可擴展的能力。

一般企業中，不同的項目所需要的文檔分類一般比較固定，如果每次新項目都要手動去新建文件夾或復制文件夾，都會顯得比較麻煩，CAXA PDM圖文檔中就解決了這個問題，在新建一個項目的同時，可以把默認的文檔結構也新建出來，提高了新建項目文件夾的效率。

接下來，我們就給大家分享一下如何設置項目的默認文檔結構。

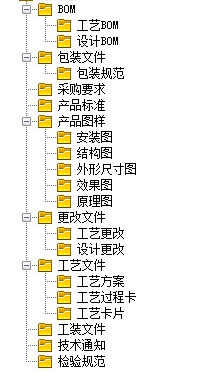

以下圖為例，要建一個多層次的文件夾結構，我們該怎么設置呢？

首先，要找到配置文件默認文件夾的配置文件productfolder.xml，路徑為C:\Users\Public\CAXA\CAXAVAULT\10.0\Syscfg\ Commcfg，我們所需要的結構都在這個文件中配置出來。

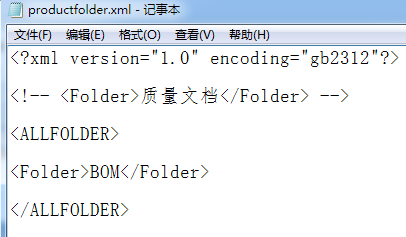

接下來，可以對productfolder.xml進行配置，右擊productfolder.xml文件，選擇編輯，打開productfolder.xml，若想新建一個名為“BOM”的文件夾，則設置為，在與之間填寫文件夾名字，如下圖：

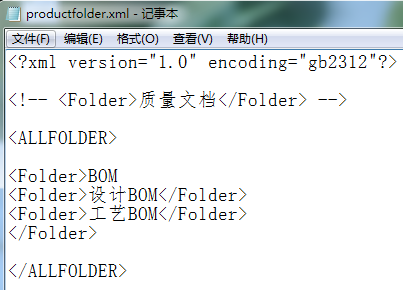

如果BOM有子文件夾，就在BOM的與之間再建文件夾信息，設置為：

如下圖：

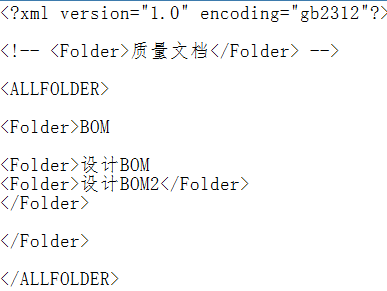

如果建立子文件夾的子文件夾，就在子文件夾里再建文件夾，以此類推。如：

如下圖：

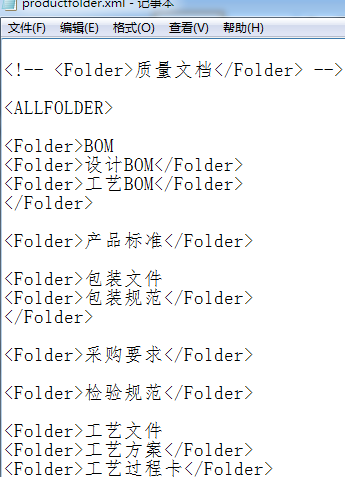

依上述方法，依次建立其他文件夾，如下圖，然后保存productfolder.xml文件，重啟圖文檔客戶端。

需要注意的是，以上所有文件夾必須建立在之間。

新建的文件夾信息，代表開始，代表結束。如果在所設置的信息前后分別加表示為注釋，如下圖，質量文檔不生效。

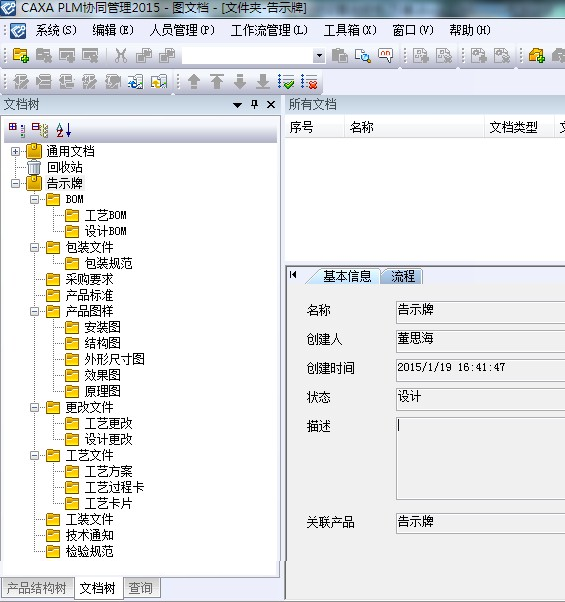

最后,我們在圖文檔中新建一個產品，測試一下設置是否正確，在圖文檔中新建產品“告示牌”打開文檔樹，即可看到設置后的文檔樹就是我們想要的結果。

怎么樣，這個設置方便吧，操作起來也不是很困難，大家學會了嗎，趕快試試吧。
