CAXA圖文檔為工程技術部門以及企業各部門提供數據管理平臺，重點解決各種圖紙和文檔的安全和協同共享問題。在國內擁有最廣泛客戶群，成熟穩定、易于部署、快速見效……

CAXA圖文檔2011新增功能詳解：

多電子倉庫

支持電子倉庫管理服務器分布部署，企業不同部門、不同階段產生的文檔可以存放在不同的電子倉庫內，這樣可以支持更大量的產品數據的存儲，同時也極大提高了對電子倉庫中的文檔進行并發存取的性能。

多電子倉庫部署

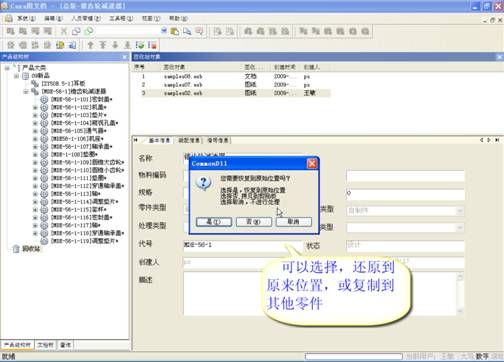

回收站還原

支持各類產品數據刪除后回收再利用，用戶在進行刪除操作時，可回收的對象及其關系在刪除后被存儲到回收站中，用戶如果需要再次利用該類數據，可以從回收站中還原該類數據到它原先被刪除的位置上去。

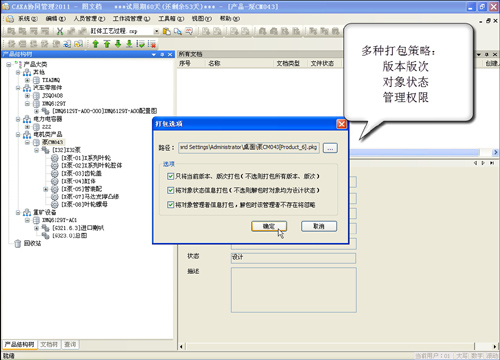

打包與解包

支持產品數據打包導出、解包導入的能力，對于一個異地分布的企業，企業內部存在異地交換數據的需求，通過打包功能，可以將企業一個地方的產品數據打包導出生成一個數據包，在另一個地方，通過將這個數據包解包導入，實現兩地的數據交換。

產品打包可選項：

• 是否包括所有版本、版次
• 產品零件的狀態信息
• 產品零件的管理權限信息

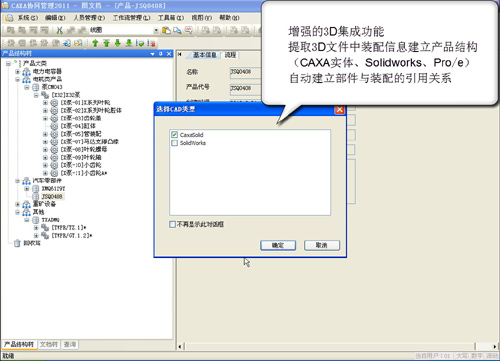

增強的產品結構的3D管理

3D數據作為零部件的圖紙數據直接與產品結構關聯，系統提供從3D數據中直接讀取產品數據形成產品結構的能力，同時也提供將產品結構輸出形成各類BOM的能力。3D文檔之間的引用關聯的處理得到增強，實現圖文檔系統與3D CAD系統之間的高度集成。

• 讀取3D模型的產品數據，生成產品結構
• 自動建立3D文檔之間的引用關聯
• 3D圖紙可以基于零件集中存放
• 保留文檔樹的3D文檔管理功能

用戶與權限管理

1.  人員、部門、角色使用樹型結構列出，便于用戶進行人員、部門、角色的管理。

2.  可以將角色直接設置為對象管理者

在對象管理者的授權中，可以將整個角色作為對象的管理者，角色相關人員的增、減引起的權限變化能直接生效。

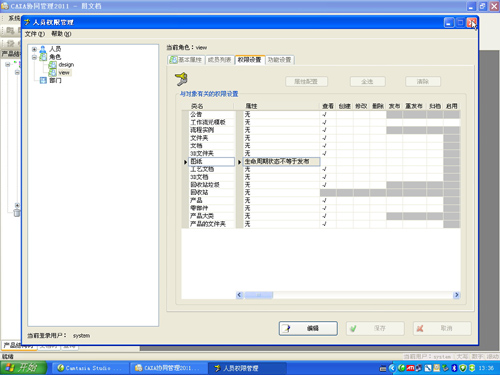

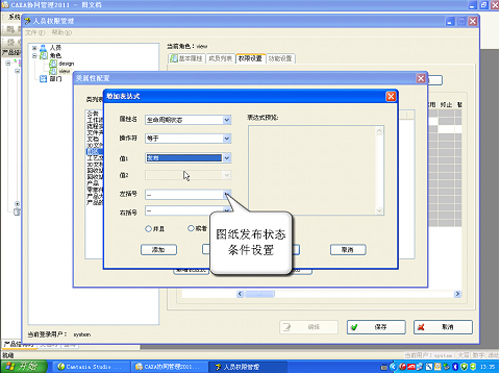

3.  增加按照屬性進行權限管理的設置

CAXA 圖文檔中，各類對象 （產品 、零部件 、圖紙 、文檔 等 ） 在不同的階段具有不同的狀態，狀態發生變化時， 對應的操作權限也會發生變化。CAXA 圖文檔可以根據狀態進行授權，滿足用戶在不同狀態下對數據進行不同操作的需求。

參數化定義多應用模式

系統的服務和客戶端有七十多個界面可定義的設置項，278個初始配置文件。能非常靈活的適應用戶的個性需求。

界面增強

   沒有查看權限的對象在樹、列表中直接不可見，增強了數據的保密性。（通過，設置“無瀏覽權限是否展開樹節點”實現）

以前版本顯示情況：

2011版本可以選擇增強模式：

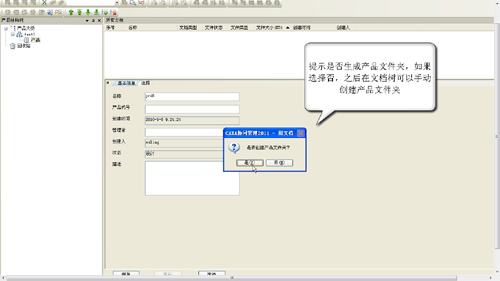

產品文件夾的可維護性增強

   新建產品時其產品文件夾是否同步創建是可配置的，同時創建的產品文件夾也可以刪除。可以選擇同步創建，不創建，或提示是否創建。

行為方法是否需要審計

可以選擇設置系統是否要記錄審計信息。系統可以記錄每次操作的信息，包括人員，時間，操作內容等。

是否允許相同的用戶在不同機器同時登錄

可以控制不允許同一用戶多次重復登錄。從而避免一用戶占用多節點的情況。可以設置成，允許，禁止或提示。

是否支持單點登錄

可以設置用戶在同一客戶端，使用不同的應用時（如使用圖文檔，同時也在電子圖板中用集成功能訪問電子倉庫），是否需要重復輸入登錄信息。

文件版本管理完善。

版本、版次對應不同的數據模型，發布與重發布對應版本的變化，出庫與入庫對應版次的變化。一個文檔對應有多個版本，可以對其中一個版本進行復制、選擇操作；支持在版本和版次對象上進行控制。

文檔樹管理的增強

文檔樹的文件夾可以掛接圖紙、工藝、3D文檔和文檔等四類文檔對象，這四類文檔對象在文檔列表中可以分類存放也可以統一存放在一起。文檔樹上的圖紙、工藝、3D、文檔可以被借用到產品結構樹上，反之也可以。

               分頁顯示的文檔列表

             合并顯示的文檔列表

產品結構管理的增強

   產品結構樹中的產品可以掛接圖紙、工藝、3D文檔和文檔等四類文檔對象。

對象與流程的關聯處理

  在對象的屬性表單中添加了相關流程的信息展示，在流程中使用的關聯對象能夠通過此界面展示其在流程中的運行狀態。

文檔導入對外部引用的智能檢測處理

   文檔在入庫、導入時，系統提供提取其外部引用的能力，其外部引用的文檔系統提供展示界面提醒用戶是否同步入庫、導入。

 公告與交流

系統提供了用戶之間信息交流的工具，便于用戶之間的溝通，同時系統提供了公告板的功能，便于用戶在此平臺上發布個人、部門、企業的公告信息。

流程功能的增強

增強了工作流引擎對全局?jǐn)?shù)據的并發處理，確保全局?jǐn)?shù)據在流程流轉過程中的一致性、正確性，另外對流程數據的查詢方式做了增強，用戶可以通過產品、項目等入口對相關流程進行統計，對任務的查詢匯總也提供支持。

印的增強

提供了對CAXA電子圖版、工藝、AutoCAD文件的拼圖打印和批量打印的兩種方式（以前只有拼圖打印）。

性能優化

對樹、列表類UI展開數據進行了性能優化，極大提高了這類數據的展示效率。

高度靈活性與可定制性

系統采用元模型驅動技術，不僅實現了產品各類靜態數據的可定義，也實現了數據動態的業務處理邏輯的可定義，同時，系統還提供了外掛嵌入的方法加載用戶特定的業務處理實現業務的擴充，另外，用戶在定義時可以替換或者跨越現有的業務邏輯，重現實現新的業務邏輯或者增強現有的業務邏輯。

 數據模型定義。

不僅實現產品各類靜態數據的可定義，也實現了數據動態的業務處理邏輯的可定義，同時，系統還提供了外掛嵌入的方法加載用戶特定的業務處理實現業務的擴充，另外，用戶在定義時可以替換現有的業務邏輯，實現業務邏輯的個性化處理。

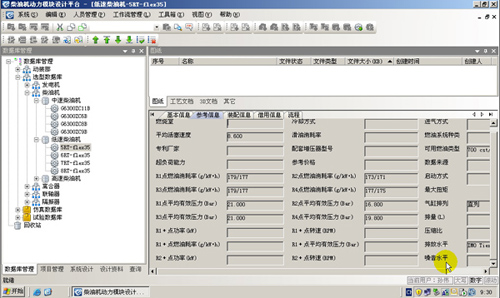

定義一個新增的零件類型

應用界面定義。

界面布局、系統菜單、數據表單可定義；應用界面上的行為傳播方式可定義；控件內的數據展現方式可定義。并且，界面上各功能點支持腳本外掛和應用程序外掛，全面支持應用模型的個性化處理。

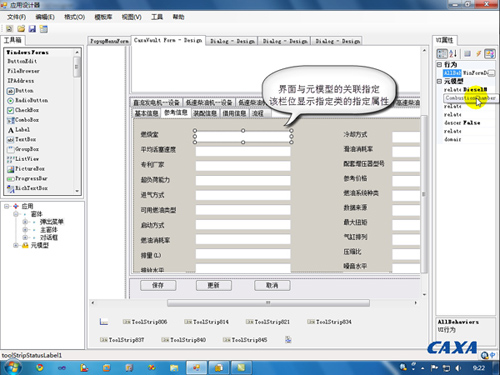

定義界面的顯示效果

定義菜單

定義的實例：
