國產CAXA 3D2021SP1正式上線 首月免費試用
2021-06-01 作者： 來源：
2021年5月28日，數碼大方的CAXA 3D實體設計2021SP1版本正式上線，新用戶首次下載安裝，免費試用1個月。
在 2021版本的基礎上，CAXA 3D實體設計2021SP1實現了線架繪制功能及交互優化，CATIA裝配結構及零部件屬性獲取、CATIA 模型同步更新，多項功能點增強，以及集成AMPS CAE for CAXA 3D專業工具，對提升用戶設計效率、三維軟件用戶遷移、仿真設計有顯著幫助。
線架繪制功能及交互優化，實現易學易用、便捷的三維曲線操作
CAXA 3D實體設計2021SP1對線架繪制功能做了重大的更新，將三維曲線和三維曲線編輯功能從原來曲線曲面選項卡中獨立出來，在新的三維曲線功能中采用了新的交互方式，功能也大幅增加。

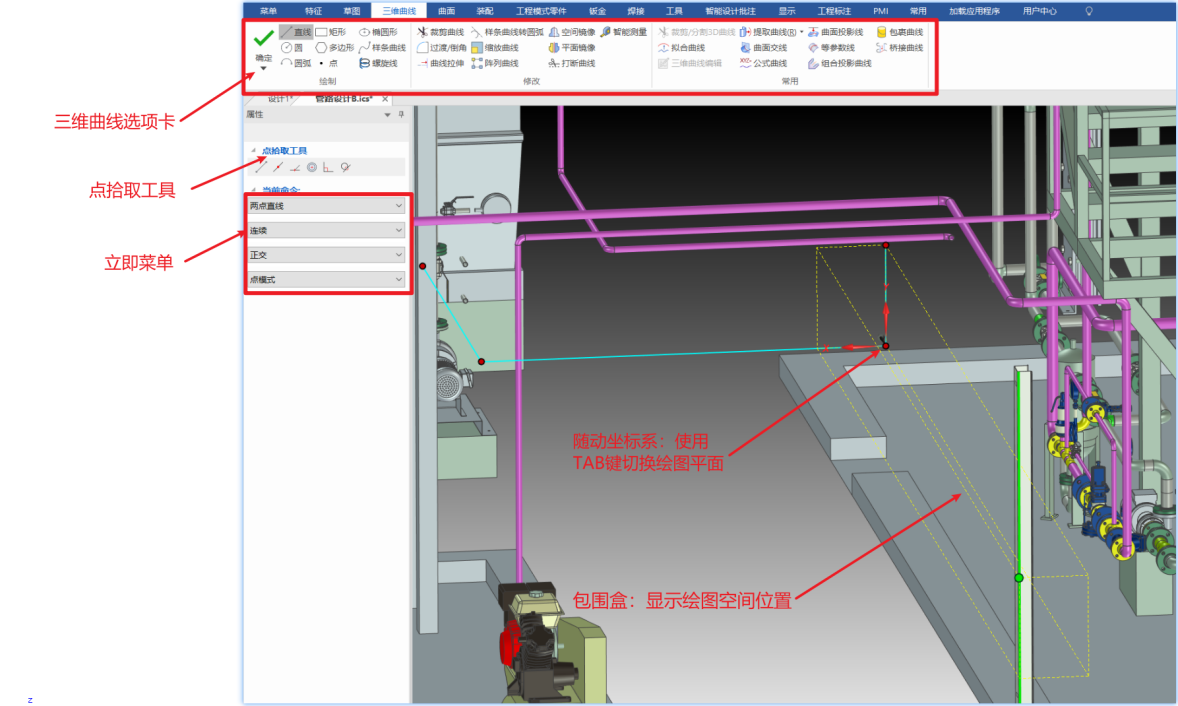

圖 三維曲線
交互方式優化：使用“點拾取”工具精確捕捉幾何上的特征點，使用“三維球”工具對曲線進行移動拷貝，使用快捷鍵切換繪圖平面、切換繪圖視角、指定繪圖坐標系、坐標輸入、直線繪制沿正交方向和45度移動、結束當前繪制等。同時，增強了直線、圓、樣條曲線、螺旋線等曲線的繪制功能，以及裁剪曲線、曲線拉伸、陣列曲線、空間鏡像、平面鏡像、樣條曲線轉圓弧等曲線編輯功能。
優化用戶遷移 自動獲取CATIA裝配結構及零部件屬性、模型同步更新
CAXA 3D實體設計具有業內領先的數據交互能力，兼容各種主流的3D軟件，支持多種常用中間格式數據的轉換，特別支持DXF/DWG、Pro/E、CATIA、NX、SolidWorks、Solid Edge、Inventor等系統的三維數據文件，并實現特征識別、編輯修改和裝配。

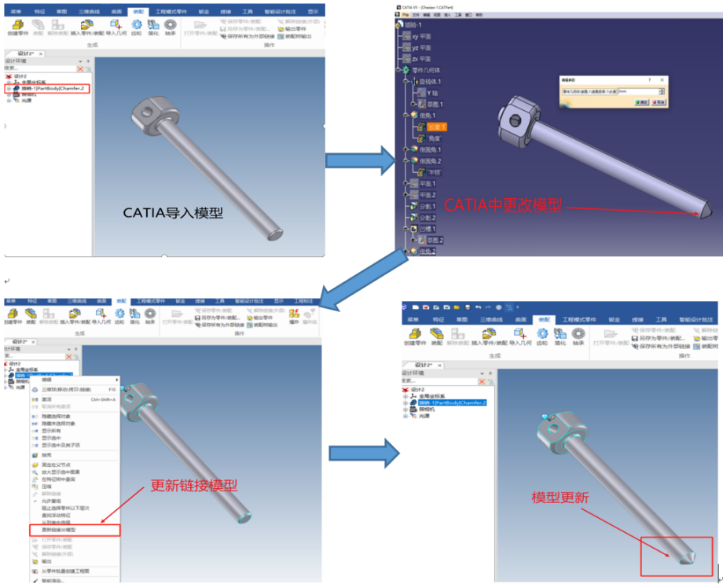

CAXA 3D實體設計2021 SP1通過三維接口對CATIA 模型讀取進行智能優化，導入到CAXA 3D實體設計的模型會自動接收CATIA 的零組件基礎屬性信息。其中，零件名稱，代號，密度等會自動寫入到零件屬性列表的對應位置，其他自定義屬性則寫入到零件屬性的【定制】列表中。當CATIA模型及集成相關內容變更后，對應實體設計（三維界面）中的模型、結構、尺寸等同步更新。
多項功能點優化，提高設計效率
為進一步提升用戶使用CAXA 3D實體設計進行產品設計的工作效率及體驗，2021 SP1版本還在草圖、工程圖、鈑金特征、格式兼容方面進行了不同程度的增強和優化。例如允許用戶選擇并將二維參考曲線（直線、圓、橢圓、圓弧、橢圓弧、B-spline等）投影到草圖中；增強草圖折彎功能，同時支持折彎和切割；支持通過指定主視方向和垂直方向快速定義工程圖的主視圖方向。

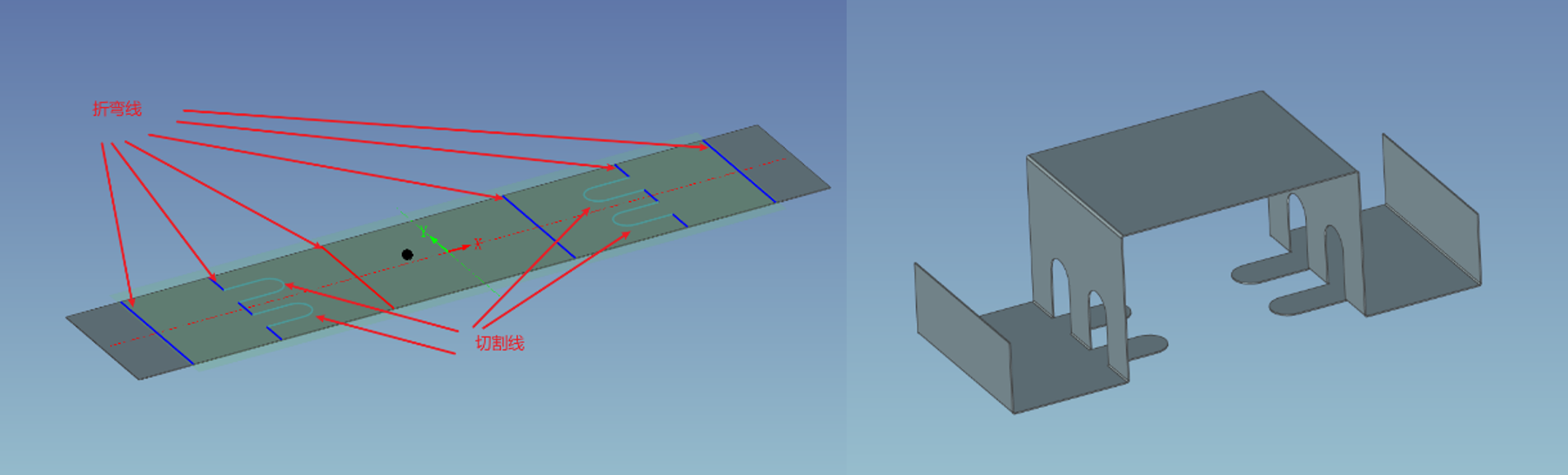

圖 草圖折彎功能
在新的版本中支持對使用沖孔折彎生成的鈑金特征進行鏡像操作；對點云導入功能進行改進，支持將多個點云文件導入到同一個ICS文件中，當導入點云數據時，提供新的選項來過濾減少點云數據。
CAXA 3D 2021 SP1數據接口支持讀入Rhino的.3dm格式文件；在導入外部幾何時提供選項，將導入的裝配體的裝配體屬性默認設置為一個零件。
設計仿真優化 集成AMPS CAE for CAXA 3D集成工具

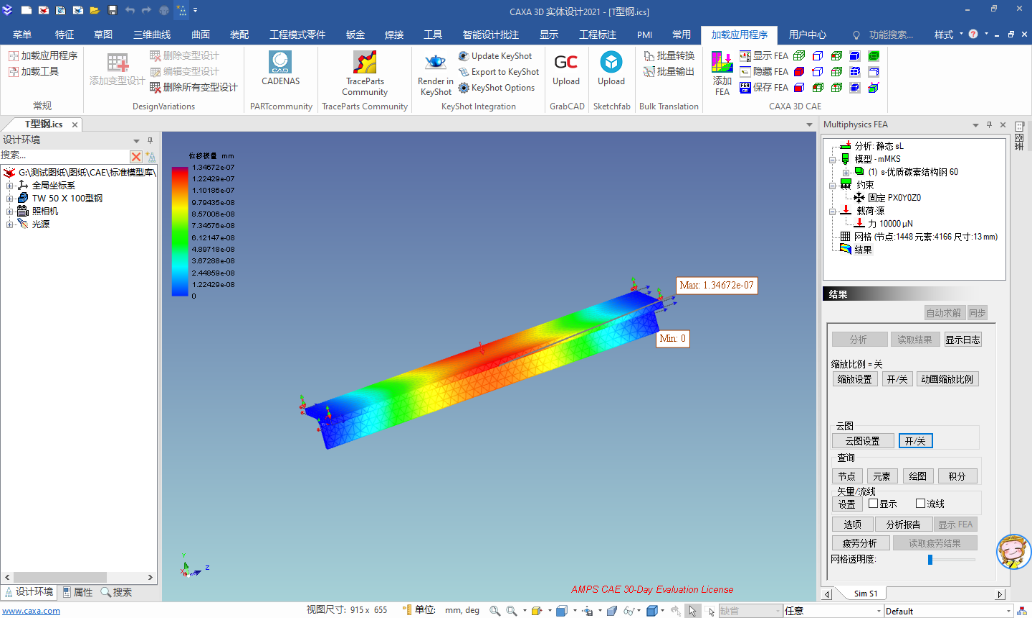

AMPS CAE是特別針對CAD環境中的CAE模擬而設計開發的高級多線程CAE設計軟件。CAXA 3D實體設計2021 SP1無縫集成了AMPS CAE for CAXA 3D專用工具，便于用戶對產品進行仿真、驗證、優化。用戶可先進行一次CAE分析后復制，然后根據分析結果優化CAD模型。修改CAD后，用戶不需再次進行CAE設置，可使用同步在幾秒內更新并再次求解，就可以方便地比較模型更改前后CAE分析結果的變化。
CAXA 3D實體設計是集創新設計、工程設計、協同設計于一體的新一代3D CAD平臺解決方案。具有完全自主知識產權，易學易用，穩定高效，性能優越。 它提供三維數字化方案設計、詳細設計、分析驗證、專業工程圖等完整功能。可以滿足產品開發和定義流程中各個方面的需求，幫助企業以更快的速度、以更低的成本研發出新產品，在專用設備設計、工裝夾具設計、各種零部件設計等場景得到了廣泛的應用。
CAXA人不忘初心，用中國人的智慧開發自主可控的國產設計軟件。未來，CAXA將永不止步，不斷迭代、進步，為用戶提供更好的產品和服務。
