公司簡介
　　浙江諾力機械股份有限公司是一家專業的倉儲搬運設備制造企業，公司現有員工1200多人，產品廣泛運用于現代物流的各個場所，其主要產品有：手動液壓托盤車、手動堆高車、平臺車、剪式叉車、等搬運設備，并暢銷美洲、歐洲、亞洲、非洲等100多個國家和地區，占據了歐盟市場35%的份額和全球市場25%的份額。據權威部門統計，2005年生產和銷售的諾力牌手動液壓托盤車在2003年、2004年、2005年產銷量連續三年名列世界同行業首位。企業并于今年獲得國家馳名商標稱號。
　　應用軟件：30節點CAXA圖文檔、35套CAXA電子圖板、15套CAXA實體設計、5套CAXA工藝圖表、1套CAXA工藝匯總表。

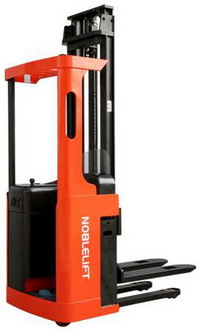

電瓶叉車	全電動堆高車	電動搬運車

機遇和挑戰
　　我國物料搬運機械行業從上世紀五、六十年代開始建立并逐步發展壯大，已形成了各種門類的產品范圍和龐大的企業群體。2005年12月統計，我國物料搬運機械制造業企業數量達1193家，行業的銷售額已有1272億元，前9個月的產品出口額達到33.75億美元。據專家預測，"十一五"期間運輸機械產品工業總產值、銷售收入和利潤總額的年平均增長率將會超過15％。到2010年，行業的工業總產值將達到2670億元，銷售收入將達2560億元，利潤總額將達148億元。
　　雖然有如此廣大的市場空間，國內的搬運機械制造商對此也并不感到十分從容。一方面因為是國內市場開放程度大幅度提高，而行業出口又受到發達國家技術等壁壘的限制；另一方面我國市場對高質量、高水平的物料搬運設備需求旺盛，我國行業的技術競爭能力卻有待提高。
　　面對這種機遇與挑戰并存的局面，提高產品創新能力，推廣先進設計、生產、制造技術是企業提高自身競爭能力，迅速占領市場的重要前提。
　　諾力機械技術部負責人劉杰說："傳統的二維設計已經不能滿足我公司的需求，市場部門經常需要與客戶溝通產品的各項性能，技術生產部門也需要形象化的產品示意，由于二維圖紙是一種比較抽象化的表達方式，導致我們與客戶之間、部門與部門之間的溝通變得復雜化，導致交貨周期延長。我們曾經也想上過三維設計軟件，但是眾所周知，傳統的三維設計軟件學習難度大，技術人員不容易掌握，導致產品的設計周期的延長。"
　　"我們在02年就上了金蝶ERP K3系統，但是沒有應用CAXA解決方案以前，自制件、標準件、外協件以及工藝BOM等都是靠excel軟件和人工查找等手工統計匯總，不但造成BOM統計等輔助工作占用大量時間，而且統計的正確性存在問題，對后續工作會產生許多隱患，不能有效利用ERP提升我公司的信息化水平。"于是，諾力機械決定選擇一套解決方案來解決產品設計、工藝、生產中出現的問題。
　　劉杰說："之所以選擇CAXA自有我們的考慮。我們需要的是能夠為我們企業實現定制的解決方案，而不是進行簡單的產品羅列，而且我們的產品設計周期非常短，遇到問題就需要馬上得到供應商的幫助，所以就必須考慮合作伙伴的服務快捷性。而CAXA為我們提供的解決方案是經過我們相互協商產生的，并且CAXA在我們公司附近設有技術中心，在業內也有良好的口碑，其服務完善性不言而喻，所以我們選擇了CAXA。"

實施方案

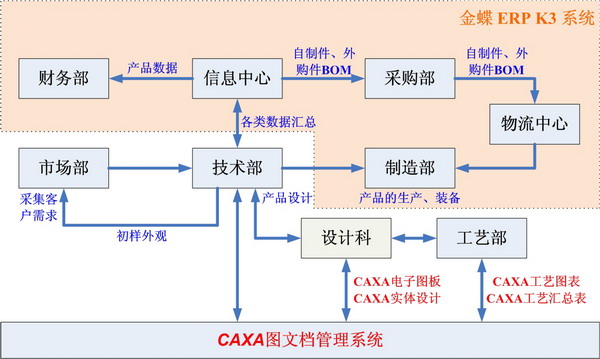

　　經過浙江諾力機械和CAXA技術人員的探討，共同制定了一套切合公司實際的方案，如下圖所示：

　　1.市場部采集客戶需求，制定出技術文件，轉達給技術部門。
　　2.技術部門使用電子圖板進行產品二維設計，再使用實體設計進行三維制圖，進行產品干涉性分析，出效果圖，并交給市場部與客戶作進一步協商。

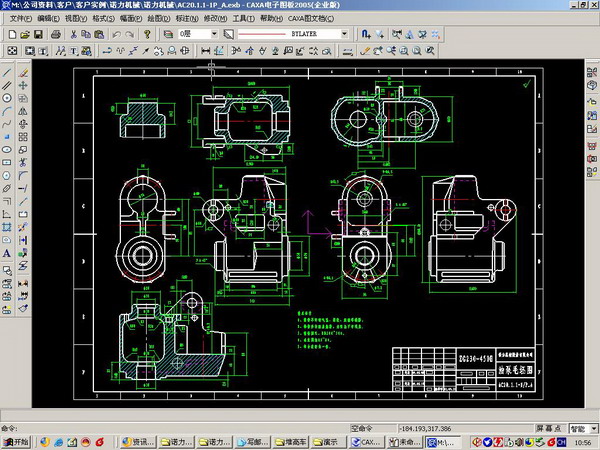

二維設計圖紙

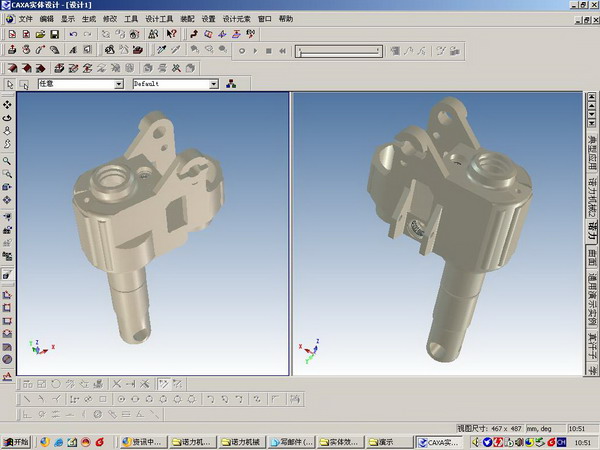

三維設計圖紙

　　如果外觀和技術指標符合客戶需求，工藝部門從圖文檔的電子倉庫中提取數據，使用工藝圖表和工藝匯總表進行工藝編制和各類產品數據匯總。

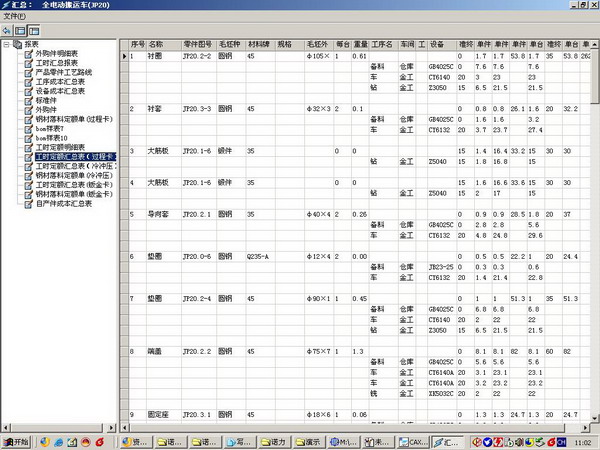

工藝卡片與數據匯總表

　　3.二維圖紙遞交制造部進行產品的生產與裝配；各類匯總數據傳輸給信息中心的金蝶ERP K3系統；采購部門依據匯總數據分配外購件的采購。
　　4.圖紙和工藝數據與CAXA圖文檔的電子倉庫保持數據同步。

圖文檔數據結構

應用效果
　　 "CAXA實體設計為我們提供了快捷的拖放式操作方式和結構干涉性分析，工程技術人員不到幾天就掌握了，為我們企業實行客戶快速響應機制，避免因設計缺陷而產生的制造部門返工造成的工時浪費奠定了基礎。并且CAXA實體設計提供了三維造型產品的渲染功能，可以渲染成逼真的產品虛擬效果圖，方便我們與客戶之間、部門與部門之間的交流。"
　　"CAXA工藝圖表可以幫助我們方便快捷的編制各種工藝卡片，且CAXA工藝匯總表所生成的各類匯總數據解決了以前手工統計匯總錄入ERP的復雜工作，并且產品一旦設計變更，系統可以對數據重新進行匯總。為我們縮短了15%以上的工藝編制時間和提高了約80%的數據錄入速度。"
　　"我們的產品大部分都是改型產品，要用到大量的原產品圖紙數據，對于經常進行同類產品設計的人員，CAXA圖文檔的圖紙查找與借用功能可以幫助他們減少10%左右的重復設計時間。而且，圖文檔的版本控制功能也能避免因圖紙版本混亂造成的設計失誤。"
　　"現在，自從我們用上了CAXA解決方案，我們的總體工作效率提升了近50%。更重要的是，我們對CAXA的實施速度感到非常滿意，從前期溝通，到整理數據，再到實際應用，也就一個月的功夫，為我們加快產品設計進程，迅速提高企業信息化水平作出了貢獻。"
