數控加工編程精品

精：精品風范，頂尖利器       穩：穩定可靠，百煉成金

易：工藝卓越，易學易用       快：事半功倍，高效快捷

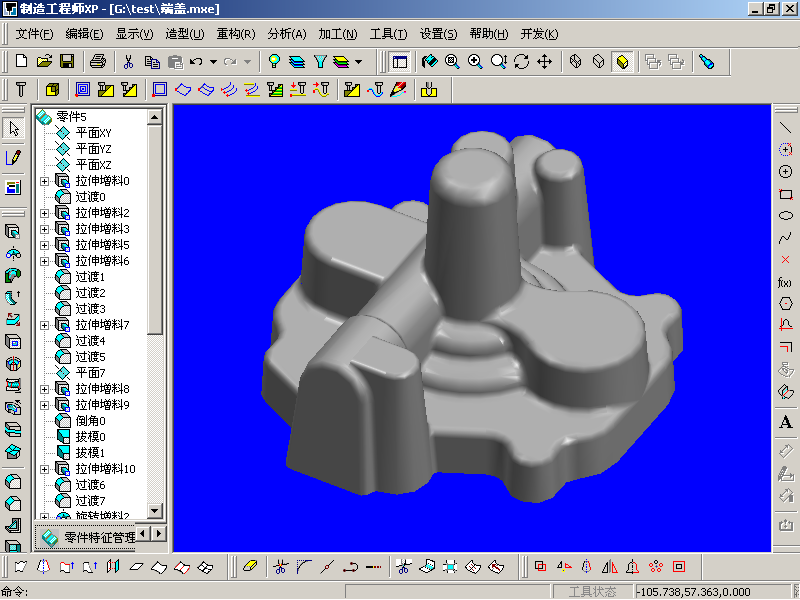

造 型

實體和曲面混合造型方法，可視化設計理念。

實體造型主要有拉伸、旋轉、導動、放樣、倒角、圓角、打孔、筋板、拔模、分模等特征造型方式。可以將二維的草圖輪廓快速生成三維實體模型。提供多種構建基準平面的功能，用戶可以根據已知條件構建各種基準面。

曲面造型提供多種NURBS曲面造型手段：可通過掃描、放樣、旋轉、導動、等距、邊界和網格等多種形式生成復雜曲面；并提供曲面線裁剪和面裁剪、曲面延伸、按照平均切矢或選定曲面切矢的曲面縫合功能、多張曲面之間的拼接功能，另外，提供強大的曲面過渡功能，可以實現兩面、三面、系列面等等曲面過渡方式，還可以實現等半徑或變半徑過渡。

系統支持實體與復雜曲面混合的造型方法，應用于復雜零件設計或模具設計。提供曲面裁剪實體功能、曲面加厚成實體、閉合曲面填充生成實體功能。另外，系統還允許將實體的表面生成曲面供用戶直接引用。

曲面和實體造型方法的完美結合，是制造工程師在CAD上的一個突出特點。每一個操作步驟，軟件的提示區都有操作提示功能，不管是初學者或是具有豐富CAD經驗的工程師，都可以根據軟件的提示迅速掌握訣竅，設計出自己想要的零件模型。

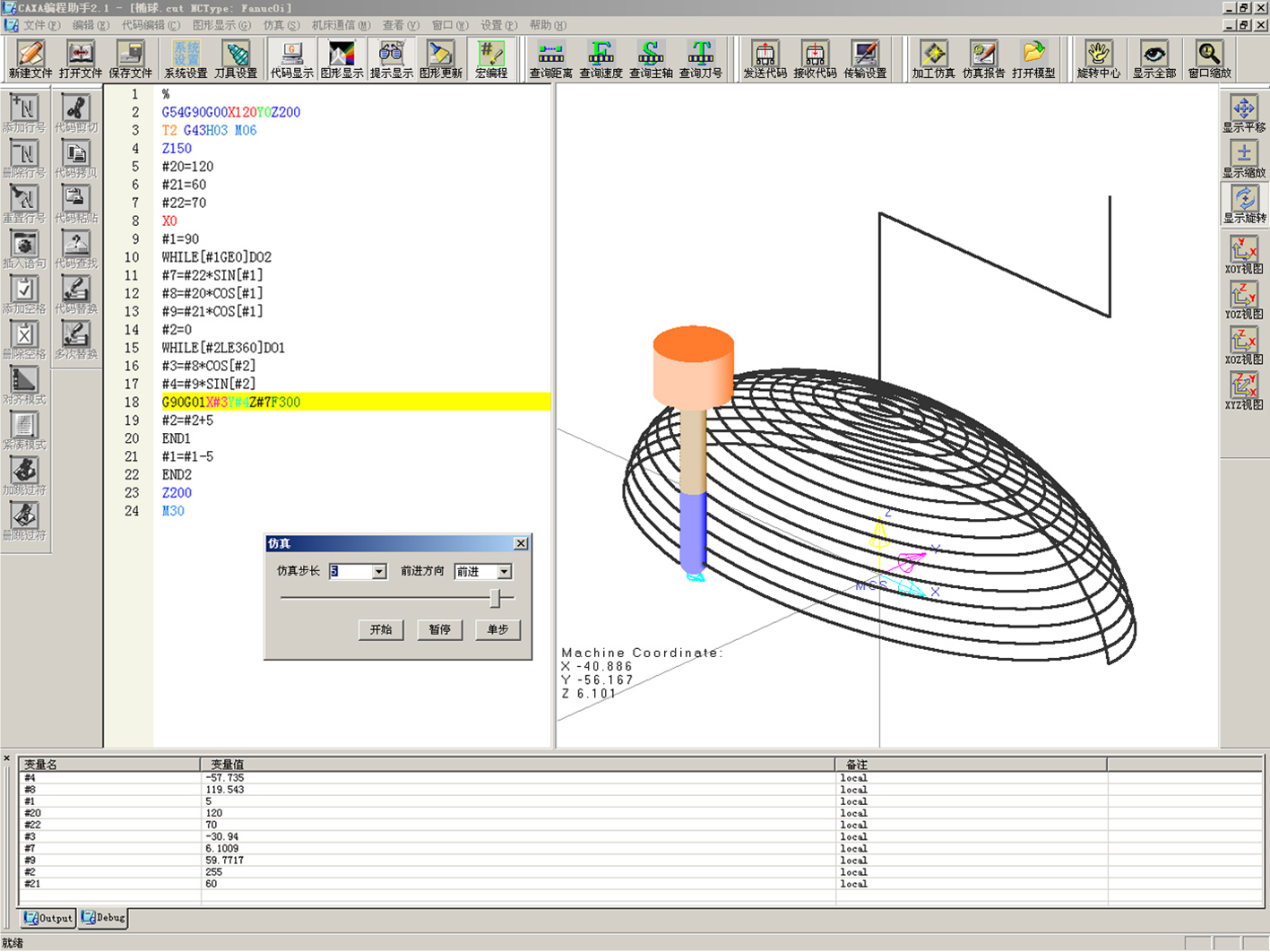

編程助手：

新增的一個數控銑加工編程模塊，它具有方便的代碼編輯功能，簡單易學，非常適合手工編程使用。同時支持自動導入代碼和手工編寫的代碼，其中包括宏程序代碼的軌跡仿真，能夠有效驗證代碼的正確性。支持多種系統代碼的相互后置轉換，實現加工程序在不同數控系統上的程序共享,還具有通訊傳輸的功能，通過RS232口可以實現數控系統與編程軟件間的代碼互傳。

加 工

多種粗、半精、精、補加工方式：

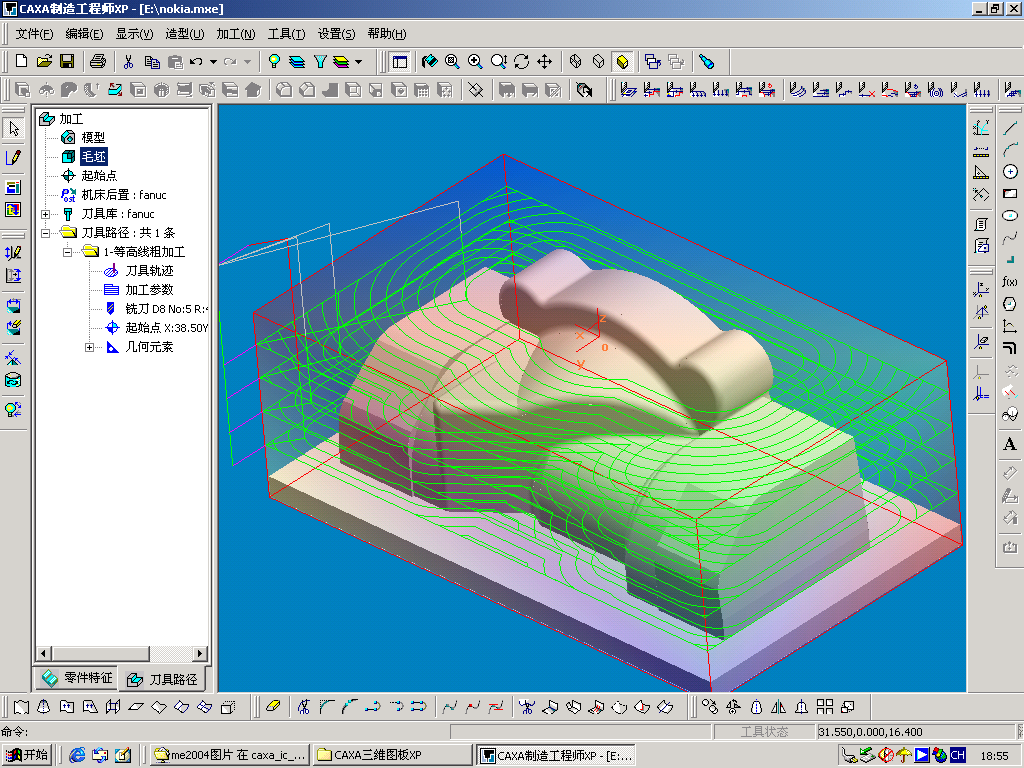

提供七種粗加工方式：平面區域粗加工（2D）、區域粗加工、等高粗加工、掃描線、擺線、插銑、導動線（2.5軸）。

提供14種精加工方式：平面輪廓、輪廓導動、曲面輪廓、曲面區域、曲面參數線、輪廓線、投影線、等高線、導動、掃描線、限制線、淺平面、三維偏置、深腔側壁多種精加工功能。

提供3種補加工：等高線補加工、筆式清根、區域補加工等多種補加工功能。

提供2種槽加工：曲線式銑槽、掃描式銑槽。

多軸加工：

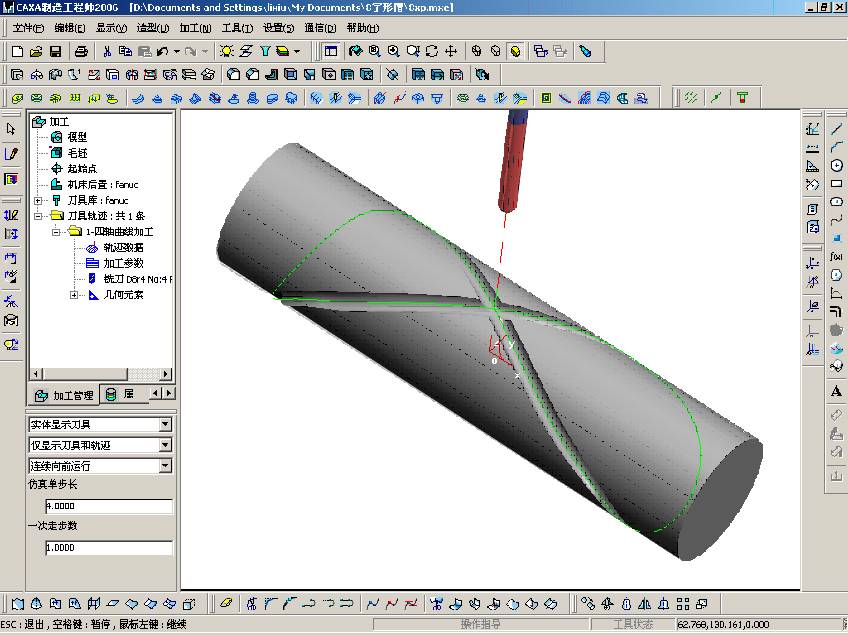

四軸加工：四軸曲線、四軸平切面加工

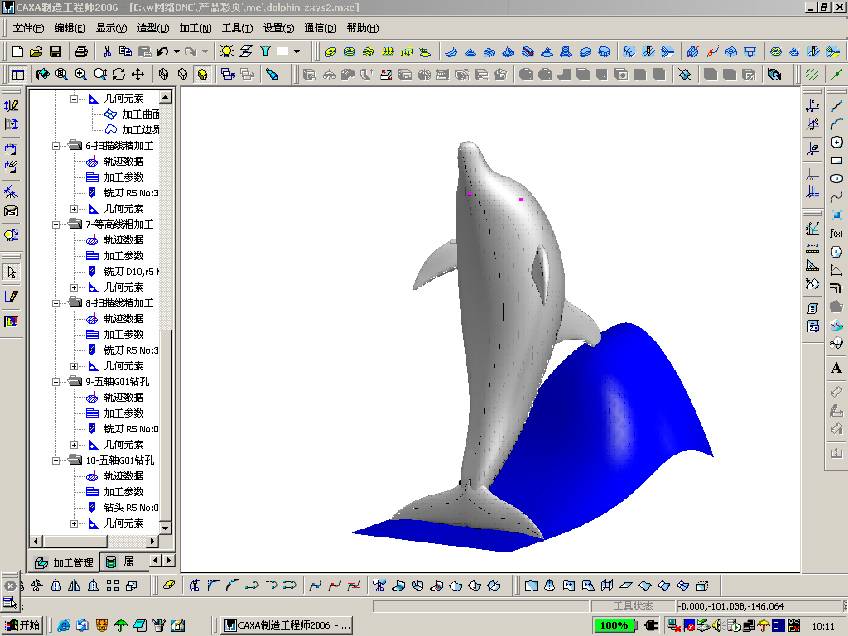

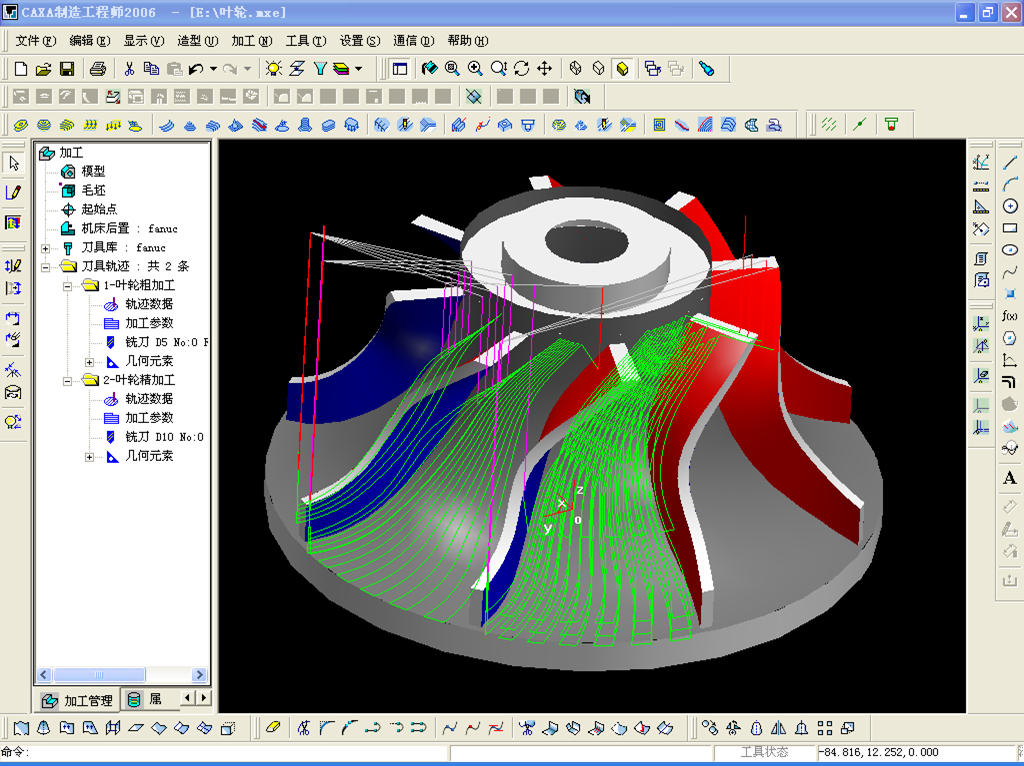

五軸加工：五軸等參數線、五軸側銑、五軸曲線、五軸曲面區域、五軸G01鉆孔、五軸定向、轉四軸軌跡等加工對葉輪、葉片類零件，除以上這些加工方法外，系統還提供專用的葉輪粗加工及葉輪精加工功能，可以實現對葉輪和葉片的整體加工。

宏加工：

提供倒圓角加工，根據給定的平面輪廓曲線，生成加工圓角的軌跡和帶有宏指令的加工代碼。充分利用宏程序功能，使得倒圓角加工程序變得異常簡單靈活。

系統支持高速加工：

可設定斜向切入和螺旋切入等接近和切入方式，拐角處可設定圓角過渡、輪廓與輪廓之間可通過圓弧或S字型方式來過渡形成光滑連接、生成光滑刀具軌跡，有效地滿足了高速加工對刀具路徑形式的要求。

系統需求

最低要求：英特爾“奔騰”4處理器2.4GHz，512MB內存；10G硬盤。

推薦配置：英特爾“至強”4處理器2.6GHz以上CPU，1G以上內存；20G硬盤。

可運行于Windows2000、WindowsXP等系統平臺之上。
