一、企業背景：

    佛山市康思達液壓機械有限公司創立于1964年，是國內首創一體化四柱拉伸液壓機、廣東省最大的專業制造液壓機械設備企業。公司主導產品有YZ28G系列、SGY系列四柱拉伸液壓機、YDK系列框架型液壓機、YSZ系列水脹形機、Y41系列C型液壓機、橡膠制品硫化機、菌體干燥機等，廣泛應用于不銹鋼、鋁制品和家用電器、汽車配件、摩托車配件、鐘表、眼鏡及小五金、食品加工等行業。
   目前，公司產品已銷往全國不銹鋼制品行業中規模最大的前20家企業如"蘇泊爾"、"雙喜"、"冠益"等，以及國內家電、食品著名企業如科龍、美的、喜之郎等，并暢銷全國二十多個省、市和日本、香港、東南亞、澳大利亞、非洲等國家地區。

  標準四柱液壓機~1650T                   標準框架液壓機~2500T

二、應用需求：

康思達公司之前一直使用高華CAD，然而，康思達副總經理張悅表示，“該軟件技術層面發展緩慢,跟不上發展要求。文件格式特殊,接口少,兼容性不好。基本無售后服務。”因此公司從長遠發展策略考慮，決定“長痛不如短痛”，改用CAXA電子圖板替換原有的CAD軟件。而且在成功使用CAXA電子圖板的基礎上，選擇CAXA圖文檔管理系統作為公司的技術管理平臺。為何要上圖文檔管理系統？
   1、采用計算機進行產品設計，積累了大量的技術資料，但是電子圖紙和文檔管理不善。文件資料的準確性和唯一性難以區分，如何更好地組織管理技術資料？
   2、在設計過程中調用歷史電子圖紙還是傳統的手工管理模式，沒有公共的設計資源共享平臺，查找資料花費的時間太多，造成效率低下。
   3、需要的基礎數據,很難在統一的數據源頭進行有效的設計圖紙匯總和保證實時數據的正確性。
   4、存在人員流動圖紙流失或圖紙外出拷貝的數據安全隱患（軟盤、郵件、U盤拷貝、手提電腦拷貝），完全依賴的計算機的硬件和人為管理制度下沒有很好的解決技術保密問題。
   5、圖紙反復修改或多次借用,很難確定圖紙版本的準確性，造成加工出錯。
   6、多間分廠，如何實現協同辦公？

三、方案實施：

針對企業的問題和需求，康思達公司和CAXA的技術人員進行了探討，共同制定了一套合乎企業需求的方案：總體規劃、分步實施、密切配合。先上CAXA電子圖板解決基礎數據囤積問題，然后實施CAXA圖文檔，實現電子倉庫建立，數據平臺打造，最后進行CAXA PLM流程化規范管理項目。

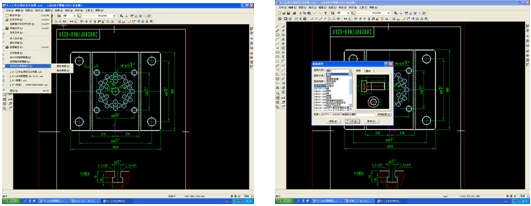

                                       電子圖板應用

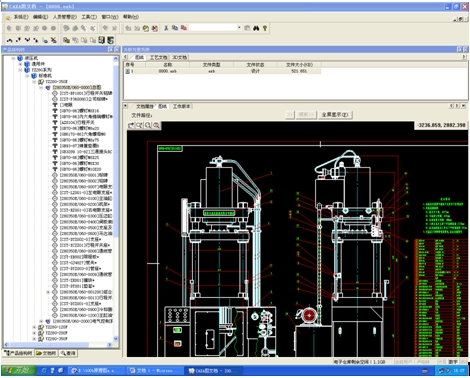

實施CAXA圖文檔：

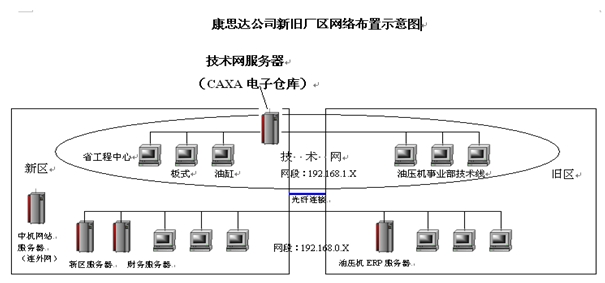

    1、解決了新廠、老廠協同辦公問題，解決了圖檔的及時共享問題。有效的保證各部門能及時共享數據，消除溝通障礙。文檔采用客戶/服務器方式，通過網絡將原來存放在個人計算機上的圖紙存儲在服務器保存。這就好比在企業網絡中建立一個電子倉庫，集中管理企業的電子資料，圖文檔以樹狀結構描述產品零部件之間的裝配關系，按照產品大類、產品細類、產品的順序組織結構樹，而這種有序的組織管理更加方便技術人員對數據的共享和再利用。

2、文檔的集中管理，保證圖紙的正確性、標準性、完整性。按照CAXA圖文檔管理規范對原有圖紙數據進行整理，以圖紙為核心關聯相關技術資料，保證其正確性，標準性和完整性，分類歸檔，全部入庫，做到集中管理。

3、圖檔的安全管理問題。系統提供有效加密方式，保證所有圖檔資料的安全。對技術人員進行組織，實現人員管理，角色管理，權限設計；對電子倉庫中數據文件格式及所在目錄進行加密，CAD內文件輸出進行控制，解決圖當的安全管理問題。

4、圖檔的版本管理問題。有效控制企業圖檔的版本，避免因版本錯誤而造成的損失。圖紙文檔經常需要發生更改。CAXA圖文檔提供版本管理的解決方案，很好的解決了版本更改的問題。對加入到服務器的文檔，系統自動生成一個版本號，更改完成入庫之后小版本號自動更新；當設計完成后文檔可以發布，發布后的文檔圖標、版本號都會自動更新，與原來設計狀態有區分；發布后的版本相當于企業圖紙的受控版本，若要更改必須經過負責人審核，并重新發布。
    5、有效管理企業的圖文檔資源。即使人員流動，崗位變化，也可以把圖文檔資源很好的保留。
    6、快速查找圖紙，提高工作效率。
    7、是設計人員資源共享、安全高效的工作平臺。集成設計工具軟件，BOM匯總，為ERP提供基礎數據。
三、應用效果：

   電子圖板：解決了以前高華軟件帶來的問題,并在電子圖板的基礎上開發了適用康思達液壓機產品的模塊, 大大提高了設計效率、縮短設計周期、降低成本,提高了圖紙的標準化和規范化。
   圖文檔:電子版的技術文檔安全得到保證，控制圖紙打印,老圖紙共享利用率大大提高，查詢速度提高了50％以上，數據的準確率提高了90%以上，版本得到控制，積累企業知識庫，集中規范放置管理各類產品數據,特別是發現糾正圖紙錯誤,提高報表匯總效率和準確性。
