公司簡介

吉林省恒業工程機械有限公司位于吉林省四平市，是我國最早生產輪式裝機五大生產廠家之一。主要產品為載重量1.5～8.0噸各種型號輪式裝載機及全液壓18噸振動壓路機，是東北地區最大的輪式裝載機生產廠家。企業現有員工500人，其中工程技術人員55人，目前企業固定資產2.5億元（人民幣），占地面積16.8萬平方米，建筑面積6萬平方米，擁有國內同行業中最大規格的雙面鏜銑加工中心及符合行業標準的整機試驗測試中心，并擁有往復式整機裝配線及程控式整機噴漆線各一條，各種型號輪式裝載機年生產能?chē)?guó)力達1000臺。

恒業工程機械有限公司是2003年吉林省恒業集團收購原四平工程機械廠的基礎上重新組建立而成的,為了增強企業的科技創新和產品研發能力,新的公司在不惜重金聘請人才外,還從設計工具和手段上投入大量資金,經過大量的市場調研和比較,最終決定選擇CAXA電子圖板和CAXA實體設計為設計開發平臺，因?yàn)閺膰?guó)內應用的軟件來看，CAXA應用范圍廣，易學易用，功能強大，性價比比較高。

因?yàn)槎鄶?shù)技術人員對計算機知識不太懂，更不用說用計算機進行產品設計了，但為了使產品盡早推向市場，即在ZL50G的開發過程中主要使用CAXA電子圖板，在以后的ZL80G開發過程中再應用CAXA實體設計。由于CAXA電子圖板比較易用，再加上我們的工作任務比較急，所以就沒進行集體培訓，采取邊干邊學互相交流的方法，不到半個月的時間，我們的科技人員就已經能夠完全熟練地應用電子圖板進行二維設計了。在開發完ZL50G后，CAXA的技術人員來公司對我們的全體技術人員進行了為期一周的CAXA實體設計培訓，經過培訓后，大多數設計人員已經能夠熟練地應用CAXA實體設計。

CAXA三維實體設計軟件（下面簡稱為CAXA）是我公司于2003年引進的全中文可視化三維設計軟件。它提供從二維到三維的創新設計，幫助完成產品的概念、外觀、總體、結構和零部件設計等功能。CAXA具有友好的設計界面和清晰簡單的操作，我們不必學習大量的抽象概念和掌握變化多端的專門技能，就可以進行設計。

繼ZL50G裝載機推向市場之后，為了領先于同行業，公司決定開發大噸位裝載機系列，產品最后定位在ZL80G上，該產品國內尚沒形成批量生產，此項目已被國家定為東北老工業基地的扶植項目，同時也得到了國家相關部門的肯定。

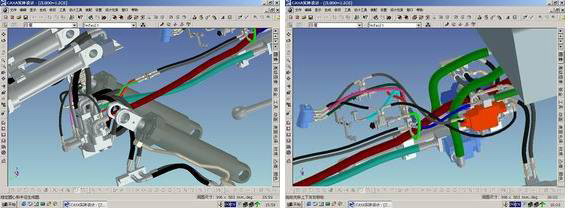

ZL80G裝載機的開發不同于以往的產品開發，以往的產品型號因?yàn)殚_(kāi)發的廠家比較多，多多少少都有參考的樣機，所以設計起來空間的布置不會太困難，可ZL80G裝載機的開發卻是一個全新的產品，無從參考，所有的設計及管路布置都要靠設計人員決定，如果沒有三維模型是很難確定的。采用CAXA實體設計后，使設計人員的設計理念能夠淋漓盡致表達出來，即避免了設計過程中的不和理現象，也給領導的審核過程變的簡單明了。

方案設計

在產品開發項目制定后，需組織多次方案討論會。按以往的方式，主管工程師需準備大量的設計方案圖，并提供計算書供大家討論，召集各部門領導和相關人員經過論證、修改、再論證的多次反復，方案才能最后定稿。這次在ZL80G型裝載機設計中，為了節省方案設計和方案匯報的周期，我們把由CAXA三維實體軟件設計的裝載機樣機模型及CAXA電子圖板繪制的零部件二維圖形，儲存于電腦中，供方案討論調用。根據要求，將每一個結構、每一層裝配關系都清晰、直觀地顯示了出來，并能當場作出修改后的模擬顯示，以及需增加的零件模型和裝配關系，保證了修改后結構的合理性和準確性。加快了方案的定奪。

結構設計及工程圖的繪制

ZL80G型裝載機中使用了相當數量的各種標準件，在傳統的圖紙?jiān)O(shè)計繪制過程中，這無疑將耗去設計者大量的精力去查去畫。在應用CAXA實體設計軟件后，由于它提供豐富的標準庫，包括螺釘、螺栓、螺母、墊圈、銷釘、鍵、滾動軸承、彈性密封件、鋼型材以及齒輪、板金的設計等,同時提供各種標準查詢、搜索和添加與預覽功能，在完成零件的三維設計后，通過布局圖輸出符合國標的二維工程圖，因而極大地方便和簡化了裝載機零部件設計過程，使設計人員可以將更多的精力用在創造性構思上。

輔助產品宣傳

利用CAXA三維實體設計軟件的高級渲染功能，我們把將把設計出的ZL80G型裝載機各零部件模型，輸出成具有照片級真實感的效果圖，在各銷售場所、企業網站等向客戶和代銷商進行宣傳，這樣沒等我們產品樣機制造出來，我們就讓大家先了解我們的產品，為產品推向市場作好前期準備，并且免去了以往利用技術圖紙進行產品描述所帶來的不便。此外在制作產品圖冊上提供了逼真的圖片，避免了以前產品樣本的手工繪制的煩瑣和失真。

CAXA軟件的應用感受

1.減輕了技術人員的工作強度，減少了查閱手冊的次數。

2.消除了重復工作。

3.提高了設計質量，使設計更合理、更準確，減少了設計成本，避免了設計誤差帶來的不必要損失。

4.縮短了產品開發周期。

5.為后來的工人培訓和產品宣傳帶來了方便。

6. 為產品的對外協作變得更容易溝通。

7.為產品的工裝設計和鑄、煅模的開模提供了方便。

結束語

CAXA三維實體設計軟件的應用，對縮短裝載機的設計周期，提高設計質量，降低成本起到了重要作用，是支持企業增強創新設計，提高市場競爭能力的強有力的手段。同時也為我公司設計人員更新設計觀念和推廣先進的工程設計手段作了有效的嘗試。祝愿CAXA越來越強！打造出我們中國人 自己的品牌軟件！
