企業背景

柳州市久源水輪機有限責任公司主要從事中小

型水力發電設備的設計制造。主要產品有：水輪機、水

輪發電機、勵磁裝置、同期控制屏、傳動軸，配套供應

閥門、調速器，提供機組安裝服務。到目前已累計生產

水輪機一千五百余臺，水輪發電機六百余臺及相應的勵

磁裝置和永磁機等輔助設備。所產水輪發電機組覆蓋了

我國除江蘇、臺灣兩省以外的所有省（區），共裝備了

六百余座水電站，產品部分出口到東南亞地區。

本廠是國內較早生產水輪機的少數企業之一，現有職工500多人，其中工程技術人員及各類專業人員100多人。擁有10000平方米的機加工及裝配的廠房，大、精、稀、關鍵設備及通用加工設備100多臺套。配備有較完善的試驗設備和檢測儀器，計量手段較齊全。產品設計繪圖采用計算機輔助設計，能制造單機容量≤1萬千瓦的水輪發電機組成套設備。

應用軟件

CAXA電子圖板15節點，CAXA實體設計3節點，CAXA工藝圖表1節點，CAXA 圖文檔15節點。

問題與需求

隨著公司步伐的加快和業務的擴大，計算機和CAD的應用和普及，圖紙及工藝文件急速增加，發現公司面臨諸多的問題，具體表現在：

1、圖紙和工藝文件在不同的電腦上分散存放，沒有集中管理；

2、查找圖紙、工藝文件等非常的困難；

3、圖紙和工藝文件等不能夠時時共享，各部門間數據交流很困難；

4、經常出現發錯圖紙版本，造成生產上的浪費；

5、手工匯總自制件、標準件、外購件匯總清單不準確并且非常的煩鎖；

6、圖紙、工藝文件的安全無法得到保證。

選擇理由

為什么會選擇CAXA？

1、版權問題

CAXA擁有自主知識產權的CAD、CAPP、CAM、DNC、PDM、MPM等全面的PLM軟件產品和解決方案，覆蓋了制造業信息化設計、工藝、制造和管理四大領域，截至2008年已累計銷售正版軟件超過28萬套。

2、服務問題

（1）非軟件開發廠家，無法解決個性化及應用深層次問題；

（2）多廠商不能保證服務響應的及時性。

3、信息問題

（1）CAXA是以產品為基礎的服務供應商；

（2）CAXA全國設有35個營銷服務機構，提供統一標準化服務，并且在柳州有本地化的服務機構；
（3）CAXA長期專注于制造業，擁有大量企業應用服務經驗，能提供專業水準的支持服務；

4、CAXA PLM是面向制造企業典型流程的普及型PLM解決方案，它結合各種CAD/CAM單元應用的集成技術，提供從設計、工藝到生產制造的各個環節的協同工作平臺；是廣大制造業企業普及PLM應用、提升企業產品創新能力的最佳選擇。

實施方案

1、統一以CAXA電子圖板做為二維的設計平臺，取代以前的沒有自主版權的CAD軟件；

2、進行軟件安裝，包括基礎數據庫系統、CAXA圖文檔系統，并且全部調通；

3、首先根據CAXA提供的圖紙整理規范對企業的原有的一個典型產品的圖紙進行整理，尤其是不符合標準的圖框、標題欄等；

4、選出一個典型產品，接下去的培訓、試運行都以該產品為例；

5、把二維的歷史數據全部導入到圖文檔系統的文檔樹當中進行集中管理，實現數據時時共享，快速查詢圖紙和文檔，提高查詢和繪圖的效率；

6、根據CAXA提供的圖紙整理規范對企業的原有的所有圖紙進行整理，尤其是不符合標準的圖框、標題欄等，整理好了之后批量入庫到結構樹當中生成產品的結構樹。

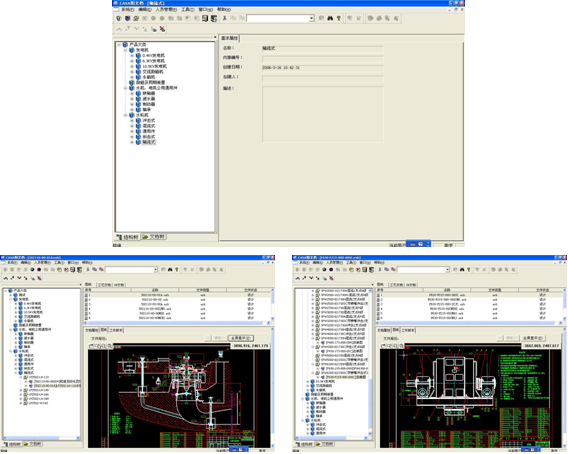

圖文檔集中管理界面

應用效果

自2005年4月起，我公司先后購買并使用了CAXA電子圖板，CAXA實體設計，CAXA工藝圖表和CAXA圖文檔管理系統，設計平臺的統一使我們公司的內部數據變得更加的暢通，通過使用CAXA圖文檔軟件，我公司在信息化管理方面的應用水平得到了大大的提高，圖紙，文檔等數據資料得到統一管理并可以時時共享，消除了公司內部各部門之間數據交流的障礙，同時也實現了圖紙和文檔的快速查找，提高了產品的設計效率，縮短了新產品的開發周期，降低了人為出錯的機率，提高了設計質量，保障了設計資料的安全，公司贏得定單的機會大增加，公司獲得的經濟效益成績顯著。

1、項目實施后對公司技術開發和管理的效果

（1）提高設計效率，縮短新產品開發周期；

（2）減少人為差錯，提高設計質量；

（3）提高設計資料安全性。

2、經濟效益

（1）直接經濟效益

圖文檔項目作為提升技術設計的一種手段，其實施后對技術設計產生了積極的作用，但確實難以分析直接經濟效益，只能以項目實施前后的一組財務數據進行對比：久源公司2004年底資產總額8153萬元，負債5473.5萬元，資產負債率67％，流動資金5874萬元，完成產值4000萬元，銷售額1578萬元；2005年底資產總額17337萬元，負債10438萬元，資產負債率60％，流動資金322萬元，完成產值3105萬元，銷售額2805萬元；2006年底資產總額21816萬元，負債11628萬元，資產負債率53％，流動資金2743萬元，完成產值4724萬元，銷售額2794萬元。

（2）間接社會效益

圖文檔項目實施后，公司技術設計的能力提高，供貨能力也相應提高，可加快電站建設速度，對緩解缺電現象，加快農村“以電代柴”項目實施，保護森林，保護生態環境，提高人民生活質量，促進國民經濟發展具有積極的意義。

——技術處處長：劉永濱
