導讀：

CAXA PLM系統搭建康尼電子產品數據管理平臺，實現產品數據集中管理，各部門內部協同設計、資料共享 ，提高圖紙管理的安全性 ，實現了設計BOM的自動生成，為ERP（SAP）提供了數據基礎 。電子審批流程，縮短了審批的周期，避免了圖紙異地間的傳遞，杜絕了傳遞過程中的安全隱患 ，也為車間無紙化打下基礎

一、公司簡介

南京康尼電子科技有限公司（簡稱康尼電子），專業從事工業自動化產品的研發與產業化。產品包括軌道車輛電子門控器和交流伺服系統等.

康尼電子是高新技術企業和江蘇省重點軟件企業。獲得江蘇省著名商標、江蘇省中小企業創新能力示范企業、江蘇省科技型中小企業、鼓樓區十佳創新型企業稱號。公司建有省級軟件企業技術中心，江蘇省軌道車輛門控系統工程技術中心。

公司自主研制的城市軌道車輛門系統，至今已應用于國內外110多個項目，累計銷售11萬余套，中國城軌車門市場占有率保持在50%以上。

公司自主研制的安全門系統已成功應用于北京、上海、南京等城市的軌道交通，累計獲得11個項目，194個站臺，10660余套單元門系統。

二、主要產品

軌道車輛電子門控器

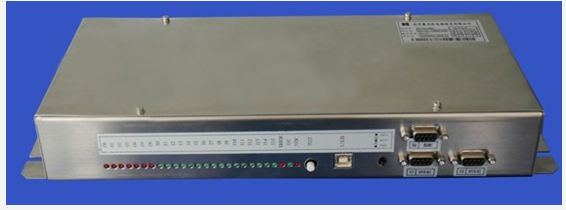

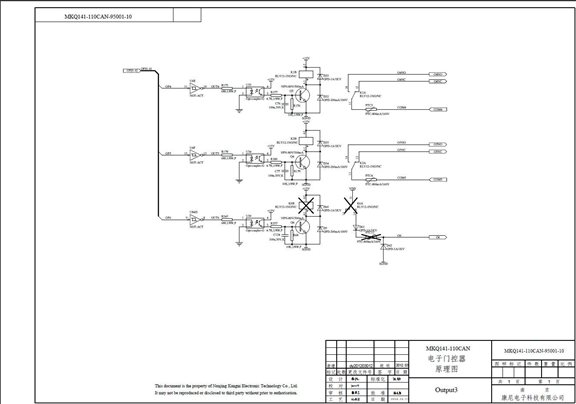

基于數字信號處理器技術的電子門控器（EDCU）至今已有十余萬套廣泛應用于城市軌道交通車輛門系統。通過了CE、CB認證，并通過德國西門子公司、北美龐巴迪公司和法國阿爾斯通公司的境外實驗室驗證。主要用于歐洲、北美及國內城市軌道車輛門系統、鐵路客車內門系統、高速鐵路客車塞拉門系統、站臺屏蔽門系統等。

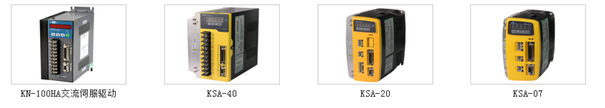

交流伺服驅動器

三、康尼電子PLM實施狀況

• 2014年——產品數據管理模塊上線

• 應用模式確認運行，研發圖紙及相關文檔正式開始上傳到CAXA  PLM中（SVN中禁止上傳）

• 從設計圖紙及LM文檔中提取產品的設計BOM（設計BOM自動生成）

• SVN集成（確定軟件代碼的管理模式）

• 2014年——流程模塊上線

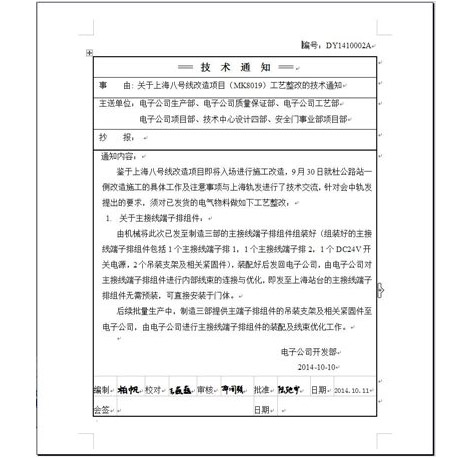

• 設計圖紙及相關文件開始走電子流程

基礎工作準備

對現有研發流程、標準、模板進行梳理，完成了如下工作：

1. 設計技術文檔模板收集整理（共計：116個）

2. 確定工作簽審流程38個

3. 電子簽名收集及制作（用戶共計 141人）

4. 軟件二次開發項 11項

5. 共發現、并解決項目實施問題74個（包括應用問題）

6. 軟件操作培訓共計培訓4場，100多人次（完成操作考核）

設計BOM

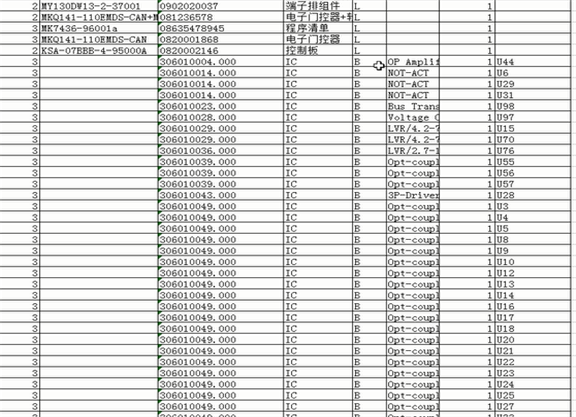

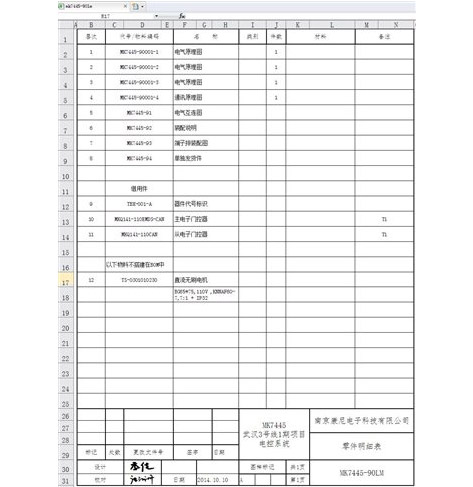

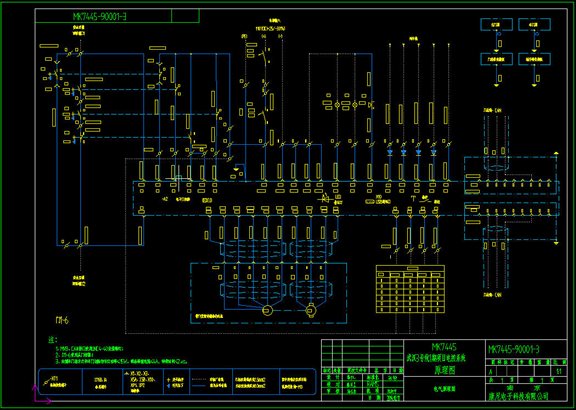

• 從LM（excel文檔）和設計圖紙（dwg）中混合提取

• 自動生成虛擬層

提取BOM時如過電子門控器和程序清單在同一層，則自動生成    一個虛擬的上一層“電子門控器+軟件”

• 支機械BOM和電子BOM合并

• 設計BOM轉工藝BOM

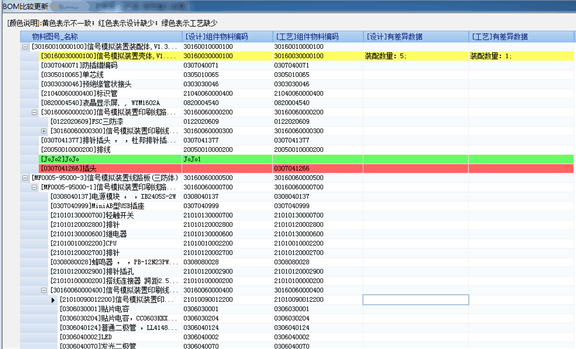

• 設計BOM與工藝BOM異同比較

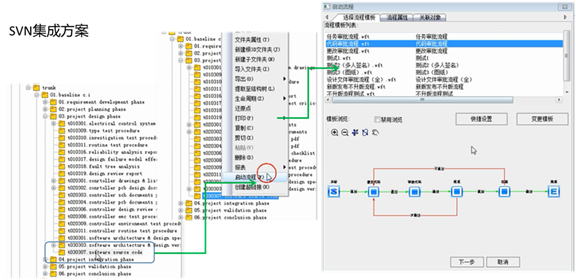

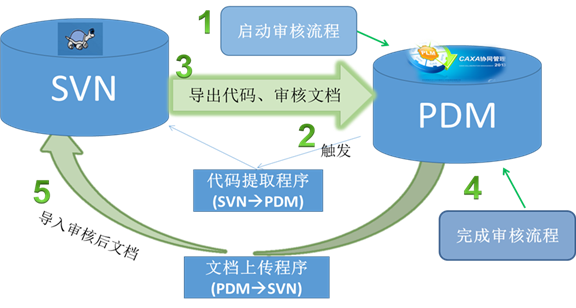

• SVN集成

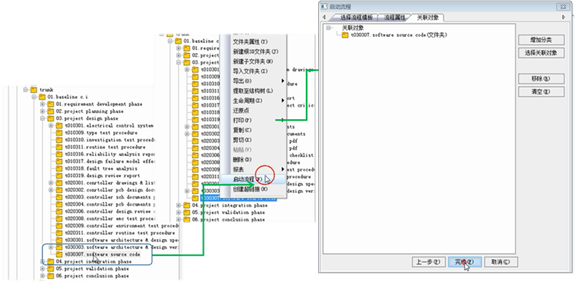

• 程序完成后，設計人員在代碼目錄啟動“代碼審批流程”

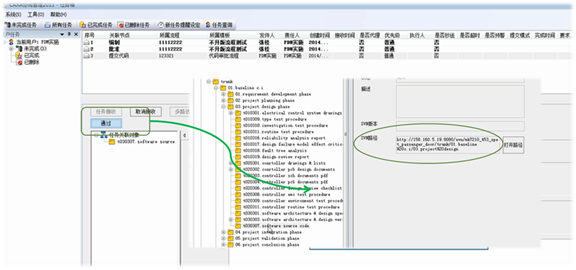

• 相關任務節點確認提交代碼

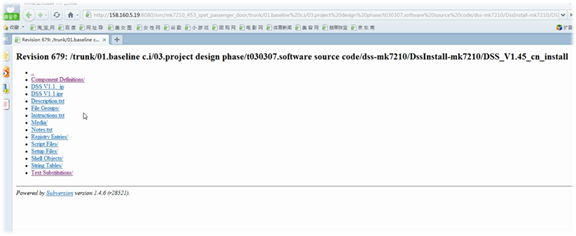

• 根據設置的SVN路徑提取

• 代碼導入到CAXA PLM

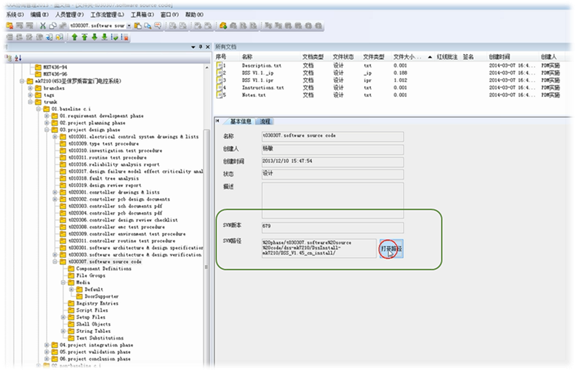

• PLM中查看代碼

• 瀏覽窗口可直接查看

• 可快速打開SVN進行代碼管理

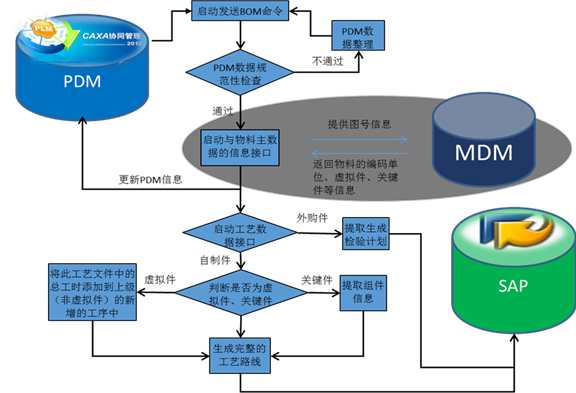

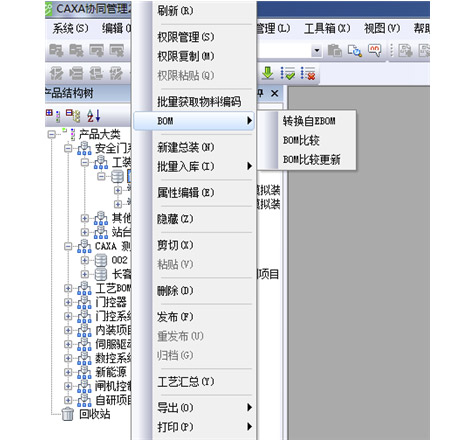

• PLM實現從MDM中取物料編碼的基本信息，并將BOM發送到SAP。

• CAXAPLM  MDM、SAP集成模塊應用

1. 應用情況

自上線以來，PLM系統中的文件數量如下（截止2015-10-27）：

• 設計過程運行流程1186個，已實現無紙化簽審

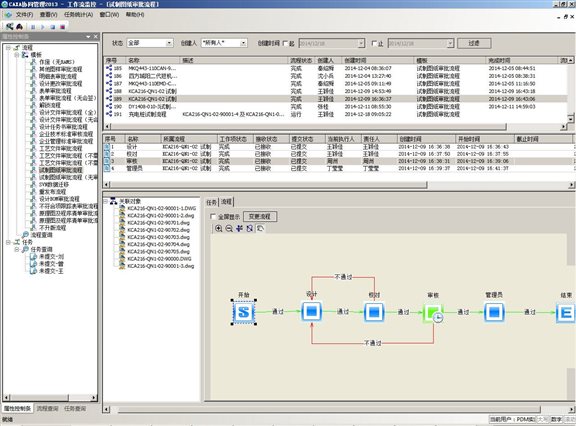

• 實現word、excel、solidwork、DWG、工藝CXP、pdf文件等常用文件的電子簽名。

• 程序完成后，設計人員在代碼目錄啟動“代碼審批流程”

• 相關任務節點確認后，自動上傳代碼
