企業背景

柳州五菱柳機動力有限公司始建于1928年，主要從事內燃機開發和制造，有50多年生產內燃機的歷史和經驗，先后設計和研制成功100多種型號的汽油機、柴油機及其配套產品，為國家大型二類企業，中國500家最大機械工業企業之一。

現有職工1800多人，其中工程技術人員395多人，具有年產60萬臺發動機的生產能力。主導產品有：LJ462QE型電噴汽油發動機系列；LJ465QE型電噴汽油發動機系列；LJ465Q-1ANE型電噴前驅動發動機系列；LJ474QE型電噴汽油發動機系列；LJ475QE型電噴汽油發動機系列；LJ491QE型電噴汽油發動機系列；LJ486QE型電噴汽油發動機系列；2缸（LJ276M、LJ265MQ）摩托車發動機系列和LJ462MW型大排量摩托車發動機系列等。

產品用戶主要有上汽通用五菱、東風渝安、漢中吉奧等。國際市場主要用戶有巴基斯坦亞盾公司，產品還遠銷印尼、土耳其、巴基斯坦、泰國、美國。近幾年，企業發動機產品的產銷量穩居全國汽油汽車發動機生產企業的前列。

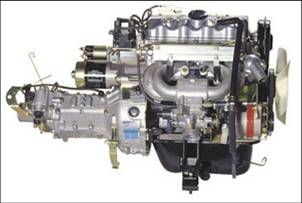

LJ474QE系列電噴汽油發動機                  LJ465QE系列電噴汽油發動機

應用需求

五菱柳機的業務模式主要是根據不同汽車廠商的需求，在公司現有的465和474兩個主系列產品的基礎上進行改型設計，技術開發部現有職能科室8個，不同的崗位27個，技術人員將近120人。首先，如何讓技術開發部圖紙和各種技術文檔時時共享，有效借用原有圖紙進行快速的改型設計，一直是部門領導困惑的問題；其次，每個產品的零件有6000~7000個，圖紙的數量非常大，如何對圖紙進行有效的管理是技術部的一大難題；第三，每個產品有80%的零部件外協采購，只有關鍵的零部件自己設計生產加工，而這部分零件或者某一個零件是整個產品的核心技術，圖紙的保密性是整個產品生命的重要問題。

五菱柳機技術開發部部長助理秦際武高級工程師介紹說，“為進行高效快捷的管理，我們提出產品系列化、模塊化的設計思路，以減少零件個數，實現標準化管理。但是如何使各個零件最大限度地實現借用？如何使各種資料保存便捷，查詢方便？如何更好的保護圖紙的安全性，這便成為我們急待解決的問題。”

針對五菱柳機的迫切需求和企業的狀況，技術部組織專門的信息化小組，對國內外的PLM廠商進行調研和考察，大家一致認為以CAXA圖文檔為基礎平臺的CAXA PLM方案，能有效的實現設計、工藝、數據管理的集成應用，而且實施周期短，能快速見效，最重要的是CAXA PLM方案在廣西有很多成功客戶，可以很好的借鑒已有的實施和應用經驗，保證柳機五菱的PLM方案快速實施快速見效。

方案實施

五菱柳機PLM方案的目標是：有效管理企業的圖紙和文檔；實現部門內部資料的時時共享；減少設計人員用于查找圖紙和文檔的時間；提高企業標準零部件重用的次數；縮短新產品開發的周期。五菱柳機和CAXA共同制定了有效的實施方案，專門成立實施小組來規劃和實施。方案的基本架構如下：

1. 技術部產品室（465室、474室）根據訂單需求，將產品設計任務分配到相應產品組，產品組通過圖文檔平臺查找和調用相近的產品的各種技術文檔，以及相近型號的設計圖紙，利用CAXA電子圖板CAD軟件進行圖紙修改設計。工藝室利用CAXA CAPP軟件進行工藝編制。
2. 標準化室對積累的大量技術文檔和老圖紙，以及新的產品文檔和圖紙進行標準化，統一為CAXA電子圖板軟件的格式，并整理歸檔在CAXA圖文檔中，供各科室進行查找和借用。
3. 關鍵零部件的圖紙在CAXA圖文檔中進行嚴格的加密和權限設置。
4. 生產車間利用CAXA電子圖板瀏覽和查看圖紙，指導車間加工。

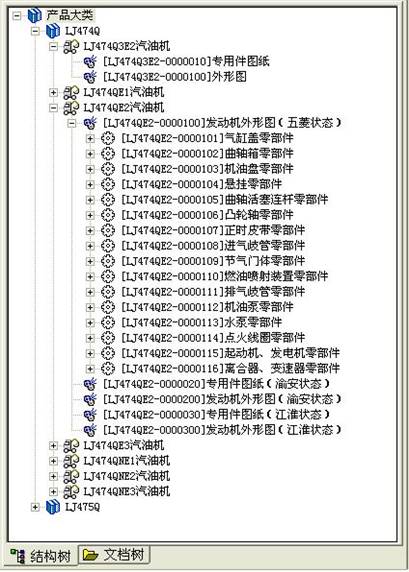

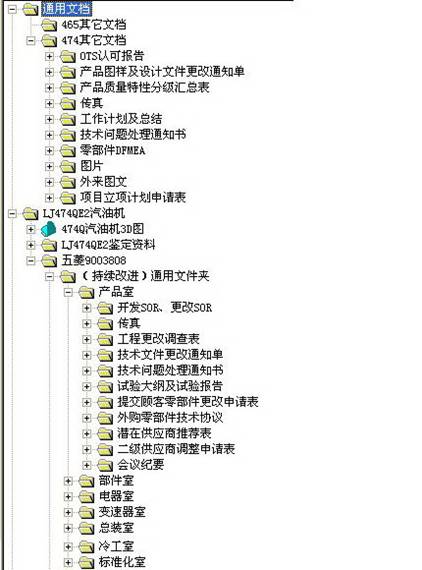

技術部文檔管理                              產品結構樹

應用效果

1. 圖紙文檔由服務器存放，實現權限管理——角色權限分配、人員角色分配、文件使用權限分配，保障圖紙共享安全——企業設計技術資料的安全得到了保障。
2. 按圖紙從屬關系構建產品結構樹，清楚，提高了文件檢索速度。
3. 由于圖文檔管理就產品設計所產生的圖紙、相關說明文檔按產品結構樹進行歸類保存，管理層可通過網絡隨時查看進度，有助于提高產品設計效率。
4. 設計經驗與設計數據的繼承，提高了產品的設計效率。系統還具有版本管理的功能，可以自動地以新的版本號進行保存，方便地確定有效版本，避免了因誤用圖紙造成的各種損失。
5. 從實施到現在一年多來，系統運行穩定可靠，已成為企業設計工藝重要的基礎管理平臺。
