公司介紹

湖南開關有限責任公司（湖南開關廠）創建于1952 年

湖南開關廠（集團）創建于1952年，總部位于中國中南地區的湖南省長沙市，系中國最大的綜合性電氣機械制造骨干企業之一，全國機電行業重點企業，湖南省內電子機械行業排名第一。 集團實力雄厚，擁有資產數億元，營銷網絡遍布全國各地及全球20多個國家和地區，在加拿大緬甸、孟加拉國、印尼越南等地設有辦事機構。

湖開（集團）的 核心業務包括輸配電、高低壓電器、電站設備、石油儲運設備制造及房地產業。企業經過50余年的發展，兼收并蓄，積累了豐富的制造經驗，通過走自主創新發展和引進開發吸收并行的研發道路，緊緊把握科技發展脈搏，形成了高起點、高效益發展的良好格局。

企業面臨的挑戰

湖開（集團）以“不斷完善，創新發展，用戶至上，成就輝煌”為使命，致力于打造國際化的品牌形象。堅持追求最佳的質量、效益和環保，走可持續發展之路。

但是在行業競爭日益激烈的形勢下，卻存在一些問題：

1. 企業利潤連年下降：行業內競爭激烈，產品質量下降，急需控制成本，提高利潤。
2. 圖紙安全無法保證：2006年10月份發生圖紙泄密問題，給企業帶來很大損失。
3. 圖紙標準化無法實施：各科室之間的圖紙?jiān)O(shè)計標準不一致，標準化室建立四年，但是圖紙的標準化工作卻一直無法實現。
4. 圖紙交流困難，無法實現知識共享：由于各科室相對獨立，科室之間圖紙交流、知識共享不暢通
5. 大量紙質歷史圖紙的積累，給變型設計、BOM匯總、圖紙查詢、車間生產帶來不便。

選擇CAXA

1. 2007年9月發生圖紙泄密事件，企業對圖紙安全更加重視。
2. 湖南開關廠是電子圖板的老用戶，了解到CAXA有圖文檔能夠?qū)崿F(xiàn)圖紙集中管理和控制。

電子圖板使用界面

方案的實施

針對企業的問題和需求，湖南開關廠和CAXA的技術人員進行了探討，共同制定了一套合乎企業需求的方案，該方案可以有效支持開關行業中基于基本型的變型設計。

在集中管理的電子倉庫中，產品按照產品大類和產品子類進行劃分，在每種型號的產品下，建立可以供設計人員查詢和借用的標準方案（基本型產品）。

設計人員在拿到用戶施工方案后，以標準方案為基礎，借用標準方案（基本型產品）中的零部件，然后根據合同、方案要求在標準方案的基礎上進行局部變型設計。下發技術更改單到生產車間，車間按照更改單查找發生變更的圖紙，然后按照?qǐng)D紙生產。所有設計資料全部歸入到圖文檔系統的電子倉庫中，這樣設計資料成為企業的共享資源，需要時，可以快速找到，并且可以避免因?yàn)槿藛T走動帶來的公司知識產權的流失。企業積累的歷史圖紙，暫時先導入到文檔樹上管理起來，待專人將歷史圖紙的標準化工作完成后再導入到結構樹進行管理。

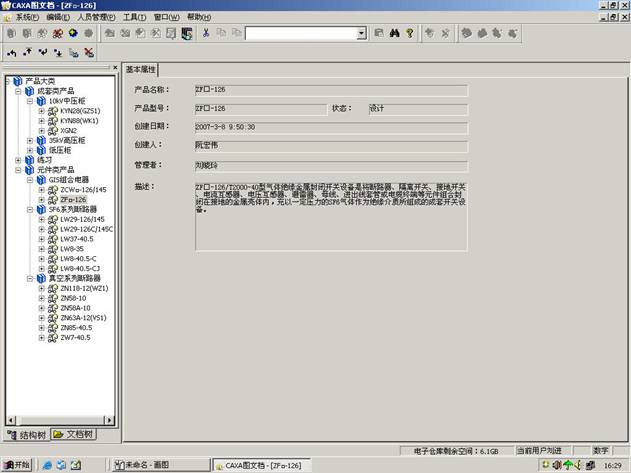

圖文檔系統應用界面

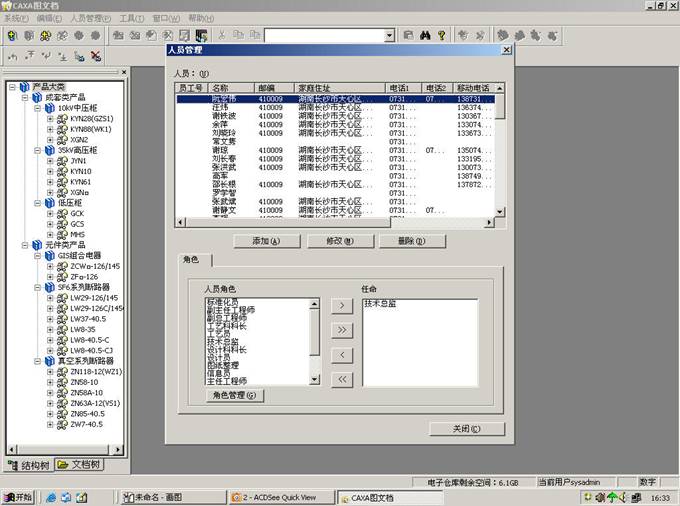

人員權限管理界面

應用效果

標準：形成了一套圖紙標準規范和日常操作規范

設計：電子圖板簡單易學，容易上手，能夠滿足日常工作要求

工藝：BOM匯總的工作量大大減少

管理：能夠?qū)崿F(xiàn)圖紙、技術集中管理和控制，能夠?qū)崿F(xiàn)知識積累和知識共享

安全：圖紙只能在圖文檔內瀏覽，圖紙安全得到有效控制
