公司簡介

合肥協力儀表制造有限責任公司是專業從事工程機械儀表的研究、開發、制造和銷售的高新技術企業，經過多年的發展，現已成為國內工程機械用儀表、機電信一體化集成控制系統生產及其研發的重要基地。產品包括數字化儀表、電器控制附件、線束、操縱箱、儀表臺等，為工程機械提供整體控制系統解決方案，產品廣泛應用在叉車、挖掘機、裝載機、電動車、推土機、壓路機、汽車船舶、軍工等領域，公司現已成為徐工集團、合力集團、杭州叉車、大連叉車、臺勵福叉車、TCM、JAC等集團的OEM供貨商，并為國際知名工程機械集團如德國林德、美國海斯特、日本小松、韓國大宇等在華公司進行配套供貨。公司在工程機械儀表行業，其技術水平處于領先地位，在國內同行業享有較高的知名度，其主導產品叉車儀表市場占有率為45％，位于國內第一。

機遇與挑戰

近年來，企業抓住國內工程機械高速增長的機遇，堅持技術進步和技術創新，集成國內外先進技術，實現工程機械儀表信息系統機電信一體化，使企業上檔次、上規模，爭創名牌，形成特色。公司同高起點的徐工集團、合力集團等大型工程機械制造集團合作，研發出叉車、裝載機、挖掘機、電動車輛組合儀表及控制系統，形成系列產品。

然而，隨著公司在快速發展，新的產品不斷增加，同時舊的產品也在不斷升級改造，至2006年底，公司已有200多種產品。越來越多的圖紙與文檔在管理與使用中帶來了諸多的不便：

1、因我們配套客戶不斷發展的需求，產品改良與更新現象極為頻繁，這就意味著圖紙與技術文檔不斷增多，版本也越來越多。同時文件命名也不是全都規范，當設計過程中急需調圖時，電腦都搜索不到，急煞眾人，有時卻徒勞無獲！只得找類似的圖紙來修改，或干脆重畫，造成大量的重復勞動。錯發或錯調圖紙與文檔的現象也難以避免。

2、由于產品種類多，電子檔案相當大，且由于圖紙、電路圖、以及工藝文件常因設計負責設計人員不同，存儲不同的電腦上，給查找?guī)淼脑S多困難。當當事人調動或離職時，電子資料交接的準確性、全面性也無法保障。

3、手工編制BOM表耗時相當大，且常容易出錯。

4、產品技術資料經網絡共享后，其安全性無法保證。

使用CAXA 圖文檔方案的原因

為了解決上述種種迫在眉睫的問題，公司于2006年，開展PLM系統應用方案調研，并最終選擇了CAXA PLM方案，包括CAXA圖文檔、工藝圖表、工藝匯總表、電子圖板等系列軟件產品。因為：

1、協力儀表從CAXA電子圖板CAD軟件98版開始即使用其作為公司二維CAD設計軟件，技術人員對CAXA軟件非常熟悉，利于在此基礎上推行CAXA其他軟件系統；

2．采用CAXA圖文檔能很好的同其二維設計軟件協同工作，無縫集成；

3．CAXA圖文檔非常適合中小企業的以圖檔管理作為重點的設計管理要求，基本滿足從設計、工藝、制造到管理等一整套的產品和服務，能基本有效的解決公司目前存在的種種問題；

4、CAXA圖文檔有很好的性價比；

5、CAXA能提供較好的售后服務與技術支持，也使得我們對該產品更有信心。

使用CAXA圖文檔的實施過程

1、圖文檔系統是管理軟件，要使用好，首先要做好基礎技術管理工作，如公司產品圖號、型號的建立，圖檔及明細表樣式的統一設計及規范等工作在圖文檔實施前必須完善；

2、建立系統的圖文檔應用管理規定，公司制定了“圖文檔管理系統實施管理辦法”，規定了具體的使用規范(如對用戶、角色、權限進行設置；每個圖紙和文檔的修改都受到圖文檔系統的管理和控制)及圖文檔應用全過程的要求；

3、系統的培訓，包括由CAXA工程師對我司相關人員進行的軟件功能及使用的培訓，及自己組織的針對公司應用要求的規范應用培訓，從而保證了該系統的有效、有序運行。

4、設立專門的圖檔管理員，對系統進行日常應用維護及系統管理，保證應用規范的持續貫徹執行；

CAXA PLM的應用成效

CAXA圖文檔經過三個多季度的實踐運作后，我司的圖紙與文檔的管理已有了明顯的改善。

1、公司所有的圖紙與文檔都統一存在CAXA圖文檔系統上，由資料室專員定期備份，同時又由于圖文檔系統用戶與角色權限的設置，這樣不僅使數據予以實時合理的共享，而且電子檔本身的安全性也得到了充分的保證。

2、CAXA圖文檔確保圖紙與文檔的快速、準確查詢及組合查詢，便于借用與編輯。解決多版本問題，避免了因用錯圖紙而造成的經濟損失。

3、CAXA工藝圖表為我們提供了工藝設計時需要處理的大量圖形信息、數據信息。同時，CAXA工藝圖表和工藝匯總表還可以自動生產工藝文件和工藝卡片，大大提高了工藝人員的工作效率。

4、CAXA圖文檔的另一強大優勢是快速、準確、自動生產BOM表的功能，工程師們再也不必因單獨制訂繁雜的BOM而煩惱了。

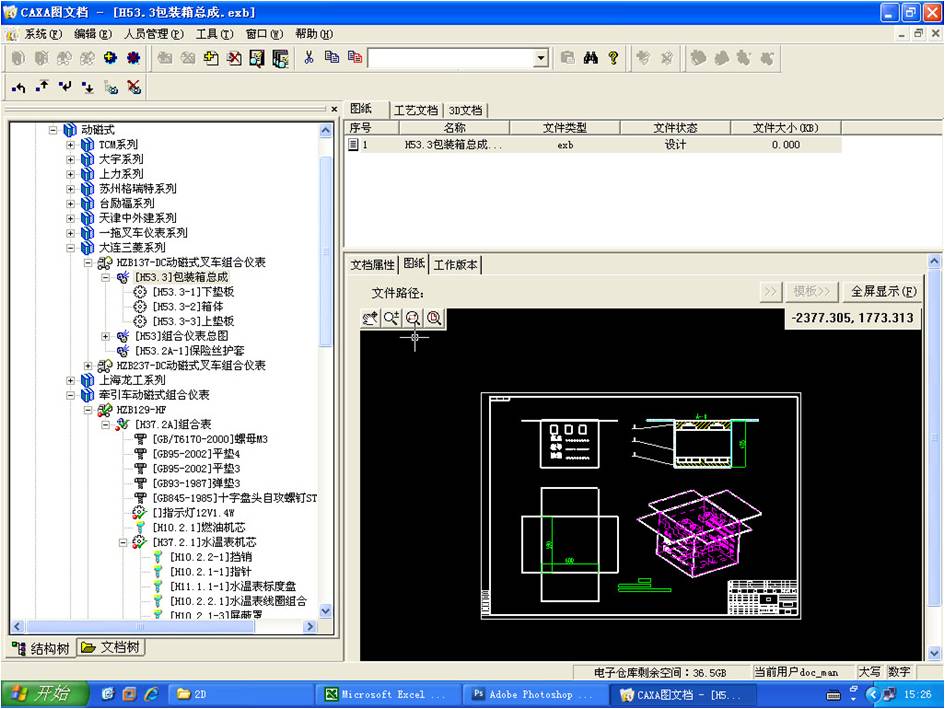

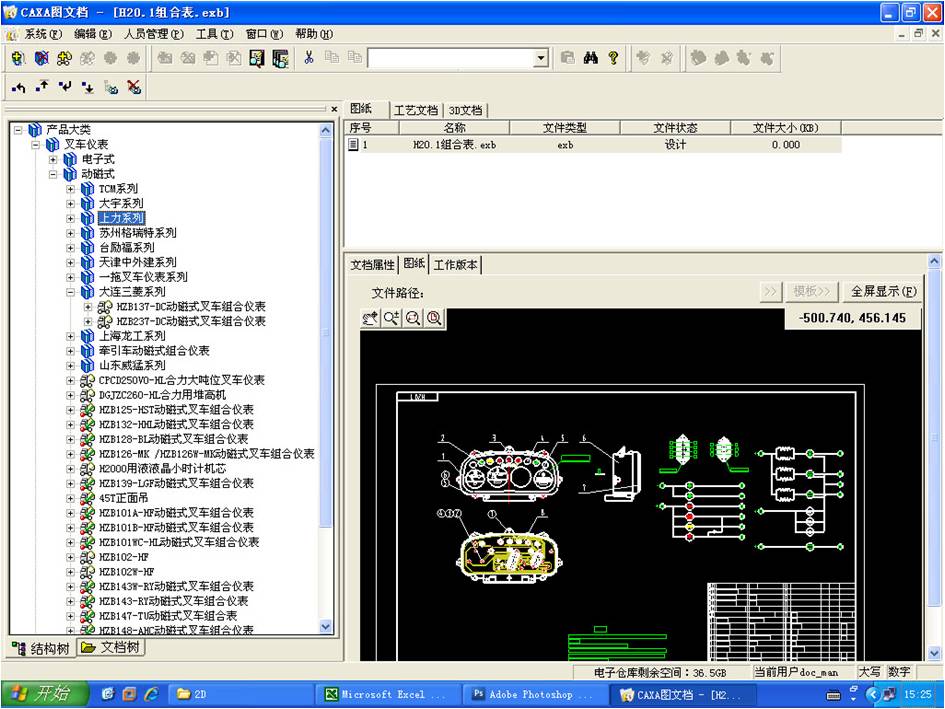

5、按圖紙從屬關系構建立產品結構樹，使文件一目了然。

6、CAXA有利促進了企業標準化的工作：全套標準的繪圖模板、BOM表模板、標準的文檔分類方法、及標準的圖號命名規范等。

另外，在我們應用CAXA軟件的過程中，每當遇到了一些問題時，CAXA工程師總是能及時地為我們排除疑惑，他們的服務讓我們很滿意。

CAXA PLM已明顯地提升了公司的整體信息化水平，同時也大大提高了設計開發人員的工作效果，減少了各種不必要的浪費，增強了各部門的協調運作效率。以CAXA圖文檔系統為基礎，包含CAXA電子圖板、工藝圖表和工藝匯總表的PLM系統已成為工程師們日常工作必不可少的支撐平臺。
