2008年5月8日至10日，由廣東省教育廳主辦的“2008年全國職業院校技能大賽廣東選拔賽”在深圳華亞數控股份有限公司隆重舉行。我們廣州鐵路職業技術學院代表隊與十幾個兄弟院校24個隊并肩攜手，經過兩天激烈角逐，最終喜獲二等獎，創造了佳績。
賽前一個多月，經過實操演練，重重篩選，遴選出三個優秀學生選手代表學院參加這次的數控模具比賽。我們參加的技能項目是“注塑模具CAD設計和主要零件加工”。項目任務包括注塑模具的設計和實際裝配，利用CAD/CAM軟件對模具型芯和型腔建模并進行數控加工兩大部分。雖然我們學生是讀數控專業，但沒學過模具設計，也還沒系統接觸過CAM軟件，時不我待。如何在短時間內“惡補”這一部分知識，高效率地強化實戰技能就是擺在我們面前十分迫切和非常重要的一大難題。所謂“工欲善其事，必先利其器”，選擇什么樣的CAD/CAM軟件來進行模具設計和數控加工？對我們是嚴峻考驗！第一：軟件要簡單易學，上手要快，要有很好的技術服務。因為我們從訓練到競賽的時間已經不多。第二：功能要達到競賽的要求，如果我們選擇一個不能完成競賽所有題目的軟件那就是前功盡棄。第三：必須是有版權的軟件，因為大賽規定賽場中使用的軟件必須的正版有版權的。針對我們的實際情況和當時逼人的形勢狀況，我們經過認真的分析比較，最后果斷選擇了CAXA公司的CAD/CAM軟件包括CAXA制造工程師2006、CAXA電子圖板和CAXA實體設計這三款軟件。
選擇CAXA軟件后，我們自學一些時間發現CAXA軟件不僅功能強大而且還很容易入門，后來在加上CAXA廣州辦事處的楊國安技術工程師給予我校選手詳細的培訓和對我們疑難問題的耐心解答，我們選手學得很輕松，進度很快，在短時間內能完全掌握了大賽所要求的所有理論知識、軟件造型、分模設計、電極制作、裝配、出工程圖、編程和機床操作等技能。根據大賽的要求，要完整地把一套模具從設計到加工制造完成，再實現裝配，主要有兩部分工作。第一部分是模具CAD設計：一套完整的模具三維設計、模具的二維裝配圖（包括明細表、標題欄、圖框、主要部件型腔或型芯的工程圖）；電極二維工程圖設計；根據制件模型在CAXA實體設計等CAD/CAM軟件系統中選擇模架或自行設計模架。第二部分是型芯、型腔等主要零件加工：根據圖紙的要求，利用CAD/CAM軟件進行零件的繪制和建模，進行工藝分析和刀具路徑的生成，編成程序然后進行數控加工。這些對于CAXA來說完全可以輕松地做到。也正是借助于CAXA軟件本身及其優秀的服務，我隊才能在2008年全國職業院校技能大賽廣東選拔賽取得佳績。
CAXA集多功能于一身，形成自己的特色，CAXA有三個基本的模塊，即CAXA制造工程師，CAXA實體設計與CAXA電子圖板，三者有機結合，三劍合璧，使我們能夠在整個生產過程中實現真正的并行設計。近年來CAXA軟件廣泛用于廣東的機械、電子、輕工、汽車、裝備等領域的數字化產品創新設計、制造與管理，為企業加快產品上市與更新速度、贏得國際化市場先機的關鍵工具和創新引擎！
下面我將以競賽題目為例，講述參賽隊如何根據給定競賽任務，按照塑料模具制件要求，如何利用CAXA軟件（CAXA實體設計、CAXA電子圖板、CAXA制造工程師2006）平臺完成整套注塑模具設計、電極設計及編程，并利用數控銑床和數控車、電加工機床加工出型芯或型腔等主要模具零件。
模具設計、模架選擇與裝配設計
首先分析模具圖紙。根據給定的三維模型進行分模面的確定，然后分出具體的上、下模，接著用CAXA實體設計模架庫選出合適本模具的模架，再根據競賽圖紙要求，把模架的上、下模板、型芯、型腔裝配好，最后做出流道及水口等。
1、 模具設計
利用CAXA實體設計里的造型設計，曲面設計等功能將圖形分成如下圖的上下模及側抽。（由于步驟較多，這里就不詳述了。）
分模結果圖
2、模架選擇
CAXA實體設計的具有一個開放的目錄式設計元素庫。可以很方便的從屏幕右側的庫中將想要添加的元素拖放到設計環境中?？梢越⒆约旱脑O(shè)計元素庫（如模架庫），將自己的圖和零部件保存到新的設計元素中，以便于以后的調用。
下圖模架庫為大賽提供。

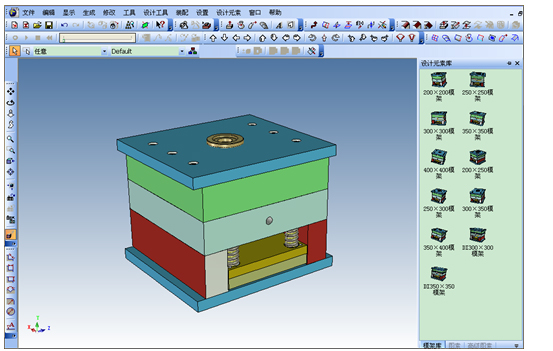

CAXA實體設計模架庫
3、 裝配設計
CAXA實體設計的裝配設計與零件設計是一個設計環境下完成，可以自由組合、解散裝配體。其裝配分為無約束裝配和約束裝配，無約束裝配可快速定位零件，并且可以根據設計意圖修改、解除、改變裝配。約束裝配可保留配合關系。其裝配設計比較快速、自由，動態修改方便（尤其是將一個零件調整到另一個裝配體時更為方便）。
另外，CAXA實體設計在添加螺栓聯接時很方便，找到需要添加的點，可以直接將螺栓、墊圈、螺母作為一個裝配體加到適當?shù)奈恢谩?
工程圖設計
在CAXA電子圖板中讀入剛才設計好的模架圖，利用“讀入標準視圖”功能把模架圖轉成三視圖，對一些線框和線型進行修改和編輯，填寫明細欄和寫出技術要求，最終轉變成符合國標的模具三視圖。如上圖五電子圖板工程圖設計。
CAXA電子圖板更加貼近我們的設計習慣，我們在使用中體會它具有以下特點：低成本運行環境，高速度圖形顯示；自由的定制操作；符合標準的開放體系，全方面開放的開發平臺；快捷的交互方式，標準快捷的國標設計，動態導航定位。在操作習慣、數據接口方面與AutoCAD兼容，提供更多快捷繪圖的手段并在打印排版等多個方面都非常卓越。
產品造型、編程與數控加工
根據圖紙運用CAXA制造工程師2006的各種繪圖功能畫出型芯和型腔，設置好工件坐標系，生成工件的刀具路徑和加工程序。雖然在加工過程當中遇到一些困難，并且當時也非常緊張，但是我們還是保持好心態，也配合得很好，很有次序地進行加工，最終還是很順利地的型芯和型腔加工出來。
1、零件的建模與設計
首先，我們根據圖紙的要求，繪制競賽零件。圖相對簡單，先繪制出二維線框，再通過實體拉伸和實體切割建模該零件。也可先繪制該零件的上模，再通過自動分模命令，分模出下模。

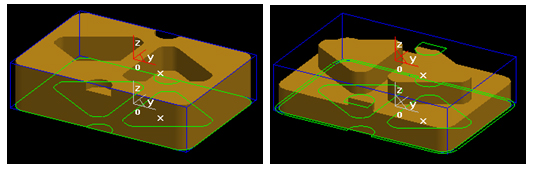

零件的上模和下模
2、零件的數控加工軌跡
CAXA制造工程師快速高效的加工功能涵蓋了從兩軸到五軸的數控銑床功能以及數控車床、鉆床、線切割和加工中心。利用CAXA制造工程師的三維模型，針對數控加工設備，可以在軟件提供的多種工藝參數中任意定義和選取搭配，直接拾取造型中需要加工的部分，即可生成多樣的數控加工軌跡。
3、零件的仿真加工和代碼校核
CAXA制造工程師提供了多種道具軌跡仿真手段以檢查數控代碼的正確性。對于已有的數控代碼也可以通過CAXA制造工程師的代碼反讀功能將數控代碼轉換成圖形顯示的加工軌跡，真實仿真切削結果。
4、零件的數控機床加工制造
零件的仿真加工和代碼校核正確后，我們就可以到數控機床上進行加工，一個學生負責FANUC系統加工中心的操作加工，對該零件的上模和下模進行加工制造。一個學生則負責華中數控銑床的操作加工，對配合該零件的滑塊和銷釘進行制造加工。大家分工合作，把該套模具的型芯，型腔，滑塊，斜塊完整地加工出來。
