CAXA實體設計（三維CAD）擁有兩種建模方式，并且有多種操作方法：既可以從設計元素庫中直接拖放，可以通過草圖進行特征操作，還可以利用直接建模方式進行面操作建模。

CAXA實體設計提供拉伸、旋轉、掃描、放樣、螺紋等特征操作。草圖可以在實體設計中全新繪制，也可以輸入電子圖板或AutoCAD中已有的圖線。

本節我們要設計泵體、墊片和側蓋三個相關零件。

泵體零件的設計可以分成幾個部分來完成：使用拖/放式操作，利用“圖素”庫中的圖素生成底臺長方體、筋板等部分；用拉伸特征命令，利用原有的二維截面及二維繪圖命令生成上面主體部分；利用工具中的“自定義孔”生成系列螺紋孔。這里主要介紹草圖與拉伸特征操作。

（一）泵體零件

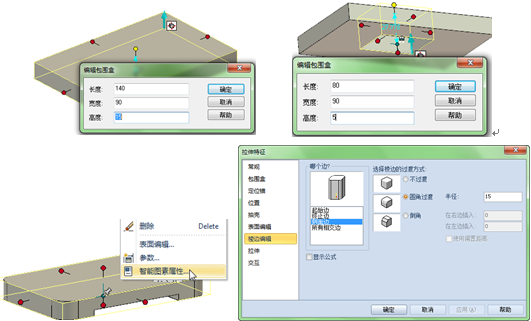

1. 拖放生成長方體和底面長方孔、邊過渡：長方體尺寸為140、90、15；孔類長方體尺寸為80、90、5；在長方體智能圖素屬性中的“棱邊編輯”對話欄中選擇 “側面邊”-〉“圓角過渡”，半徑設置為15，確定。

2. 拖/放“工具”庫中“自定義孔”至長方體表面圓弧過渡圓心處，在“定制孔”對話欄中選擇“沉頭孔”，孔設置為φ10x15，沉頭設置為φ24x1，確定。用三維球生成自定義孔矩形陣列，輸入如下圖數據。

3. 在“特征”功能區中選擇拉伸命令，保留“從設計環境中選擇一個零件”選項，左鍵選擇完成的底板，在方向1中輸入高度值 30，“選擇的草圖”一欄中單擊“新建草圖”，在底座對稱線上距底面100mm的位置創建草圖平面。

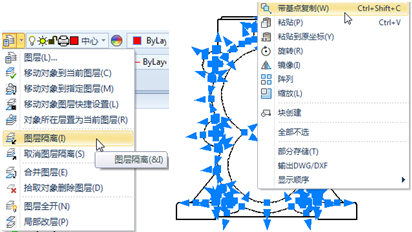

4. 打開CAXA電子圖板文件“泵體.exb”，在“常用”中圖層按鈕下拉菜單中選擇“圖層隔離”，然后左鍵選擇圖形輪廓，右鍵結束選擇，圖面僅剩粗實線層以方便選擇。框選如圖所示部分圖線。

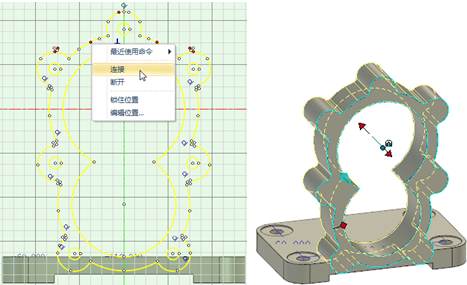

5. 切換到三維設計環境界面，Ctrl+V直接粘貼。草圖中的紅色點表示此處不封閉，如果是連續線段，可在紅點單擊右鍵從菜單中選擇“連接”，再編輯刪除一些多余的線段。圖線全部封閉后完成草圖、完成拉伸。使用三維球將該拉伸特征向前移動2mm。

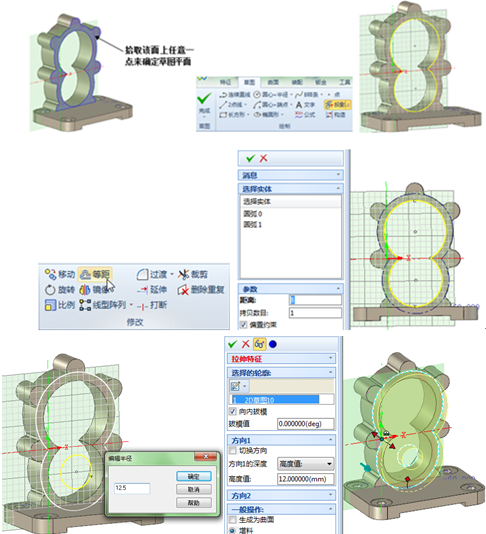

6. 再次選擇拉伸按鈕，選擇零件，選如圖所示平面確定草圖平面。通過“投影約束”快速獲取參考輪廓線。使用“等距”命令，向外側等距8mm得到實際輪廓線，然后刪除投影曲線。使用“圓”繪制半徑為12.5的圓，完成繪圖，將拉伸高度值調整為12mm，完成造型。

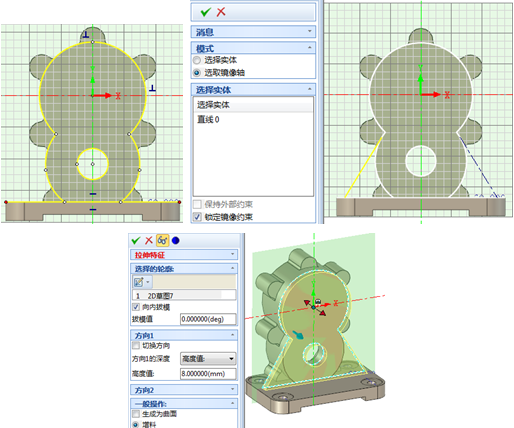

7. 再次選擇拉伸按鈕，選擇零件，選如圖所示平面確定草圖平面。投影如圖所示圖線，然后從小圓上繪制切線 并鏡像 此切線，使用“裁剪”等工具編輯草圖圖線如圖所示。編輯拉伸高度為8mm， 完成造型。

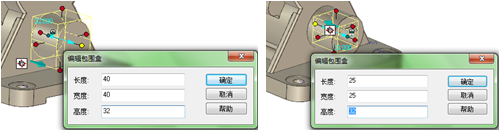

8. 從“圖素”設計元素庫中拖出一圓柱體，利用智能捕捉放到圓孔中心，編輯包圍盒為40、40、32，再拖放一圓柱孔到圓柱中心，編輯包圍盒為25、25、32。

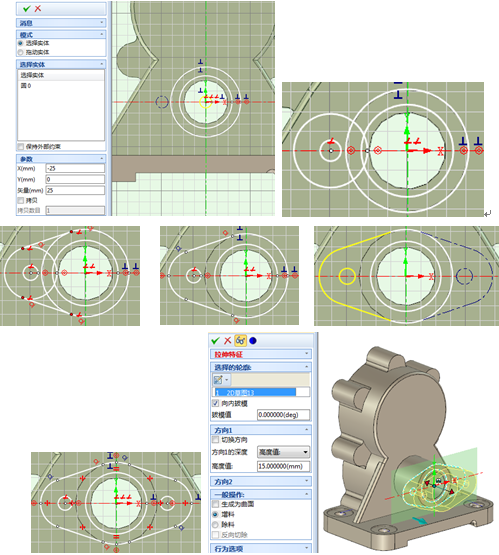

9. 選擇零件，執行 命令，鼠標拾取圓孔中點作為草圖繪制平面坐標中心點，繪制草圖。首先以原點為中心，繪制三個半徑分別為3.4，15，20的同心圓。然后將小圓延X軸移動25mm。以小圓中心為中心繪制半徑12mm的圓。再繪制切線，裁剪圖線，鏡像部分圖線，再裁剪半徑為20mm的圓，完成草圖。調整拉伸高度值為15mm， 完成造型。

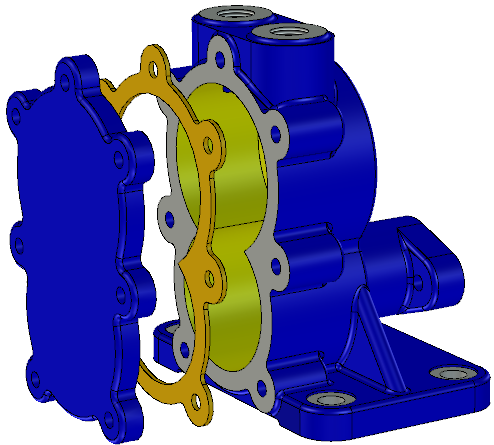

渲染后泵體零件最終造型如圖所示，其它部分拖放式操作這里不再詳述。

（二）墊片零件

點擊“拉伸”按鈕，選擇“新生成一個獨立的零件”，在拉伸特征對話框中將拉伸高度設置為2mm，然后選擇泵體的前表面，完成造型即快速生成了墊片零件。

（三）側蓋零件

點擊“拉伸”按鈕，選擇“新生成一個獨立的零件”，在拉伸特征對話框中將拉伸高度設置為10mm，點擊新建草圖，然后投影墊片表面，刪除中間兩段圓弧，完成造型即快速生成了側蓋零件。

至此，零件造型完成。

由此我們熟悉了幾種在CAXA實體設計中創建草圖的方法：拷貝粘貼電子圖板中已有的圖紙、現有實體投影、繪制；并了解了可以利用三維中的現有輪廓直接特征操作生成零件。
