看了很多CAXA大賽的作品，感覺很贊！可是回頭想想多人都把CAXA的精髓忘了，我一直認為CAXA 3D實體設計是工作應用中所有三維工業軟件里最好的（沒有之一）造型軟件（本人用過破衣、SW、ug），尤其是在新產品研發中，絕對是所有三維工業軟件中的第一！可能是因為領域不同，個人感覺我們工作中用到的功能很簡單，但是這些簡單背后卻不簡單，很多人認為復雜的、好看的、有創意都要必須用到類似曲面、放樣等命令，可是我不這么認為，像我前面說的，CAXA的精髓是什么？搭積木、無約束裝配、三維球，這個應該是CAXA最顯著的特點了吧！簡約而不簡單，蘋果的手機幾乎一個樣，很簡單，可以說是一個簡單的倒圓角長方體，但是不得不承認他很完美漂亮，說了這么久很多人或許會說我光說不練，所以也在這里用最簡單的元素畫一些所謂的復雜的有創意東西，希望給大家一點提示，拋磚引玉吧，希望大家能夠喜歡，同樣的喜歡CAXA。

很高興在這里和大家分享簡易航母的建模過程，建模過程中的一些不足之處希望大家海涵。

思路：把自己想要的東西的樣子外型自己必須有概念，不過很多人做不到，這里教大家一個技巧，找到相應的圖片，把工作環境中的背景換成你想要的東西的圖片，然后就是靠你自己的感覺了，不停地拖曳、拼搭圖索、簡單的修改，很快就能發現你想要的東西出來了。

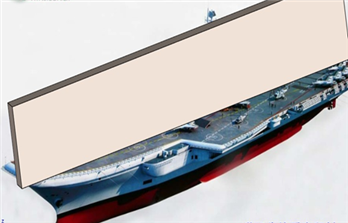

添加一個航母圖片做背景（如果有模型、圖紙、尺寸就沒有必要了），拖出一個長方體根據自己的感覺調整好大小：

根據圖片及感覺在上面接著拖放長方體，直到自己滿意為止。

在適當的位置加上倒角或者元素庫里面的加強筋：

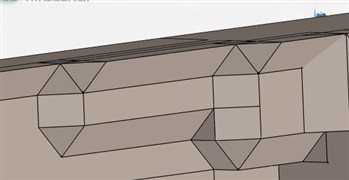

拐點出的細節處理主要是以下幾個圖素，其中一個要正方體切角：

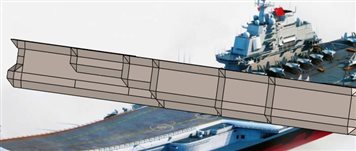

重復拼搭這幾個拐點塊即可得到類似的形狀：

然后一邊完成后直接鏡像過去，再做相應的調整完成。

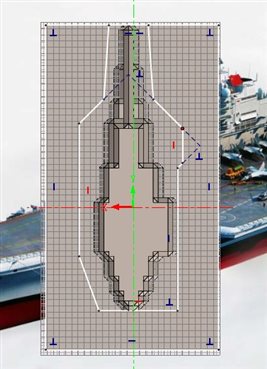

然后平面再根據船艙外圍畫大概尺寸：

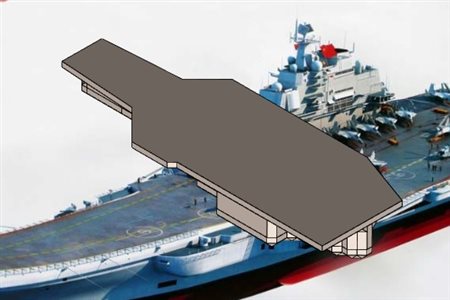

這樣一個粗糙的航母也就算是基本完成了，其他的一些附件大家隨意發揮即可。
