下面要介紹的是如何將零件渲染成不銹鋼的效果。很多3D軟件渲染不銹鋼都有一點難度，而CAXA 3D實體設計中，只要掌握技巧，渲染不銹鋼變得輕而易舉。

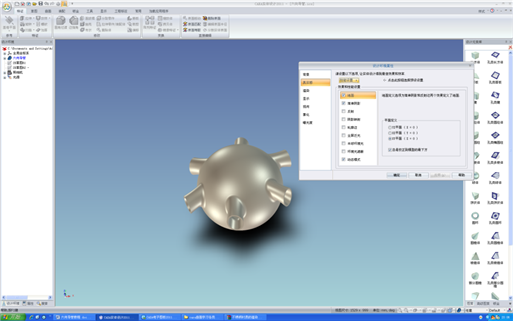

1、設計環境屬性設置：設計環境空白處單擊鼠標右鍵，從彈出菜單中選擇“設計環境屬性”，在其“真實感”選項卡中勾選“地面”和“簡單陰影”。

2、“渲染”選項卡中取消勾選“顯示零件邊”，如圖。

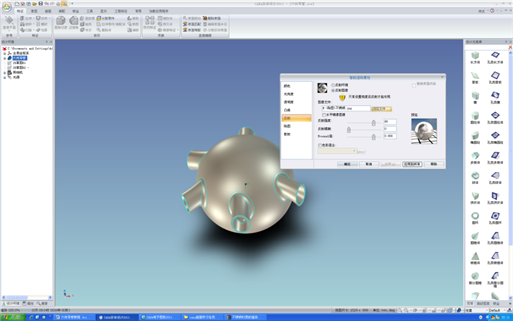

3、右鍵單擊零件，從彈出菜單中選擇“智能渲染”，選擇“反射”選項卡，  選擇“反射圖像”， 選擇不銹鋼材質做為反射圖像，確定。

不銹鋼材質的圖，大家可以拍照，也可以到網上去搜索下載。

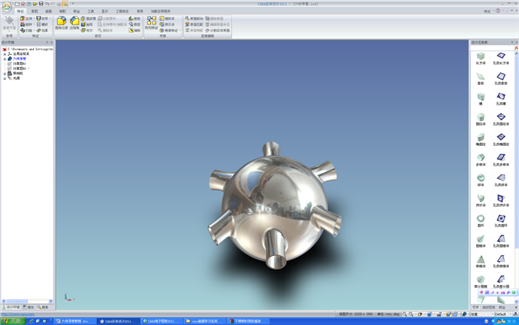

效果如圖所示。
