CAXA 3D 實體設計軟件不僅可以快速創建常規實體，還具有強大的鈑金功能，可以快速生成工業中常用的鈑金件。CAXA 3D 實體設計中的鈑金的設計過程開始于“鈑金”設計元素庫中的板料圖素，即板料、折彎板料、圓錐板料。鈑金中的其它圖素則需要附著在這三種基本板料之上，如折彎圖素、成型圖素和型孔圖素等。

板料圖素

CAXA 3D 實體設計的折彎以黃色圖標顯示，如圖所示。用于添加到平面板料上需要折彎的地方。

折彎圖素

從尺寸上來區分，折彎包含三種類型：折彎、內折彎、外折彎。后面我們就具體介紹一下這三種折彎。三種折彎的形式相同，區別在于它們相對于添加這些折彎的板料的對齊方式，如下所示：

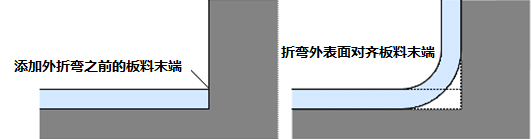

1．向外折彎：這種折彎圖素對施加該折彎的板料進行修剪，使折彎的外表面與板料末端原位置對齊，如下圖所示。淺色為板料，深色為參照物。

外折彎

2．向內折彎：這種折彎圖素對施加該折彎的板料進行修剪，使折彎的內表面與板料末端原位置對齊，如下圖所示。

內折彎

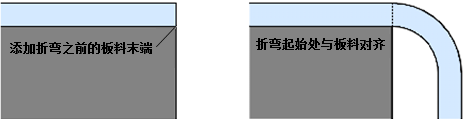

3．折彎：這種“折彎”圖素應用于板料上，但不作修剪，如圖所示。

折彎

這三種“折彎”綜合對比圖如下，如下圖所示。

三種折彎對比圖

折彎有這么多細分，足見CAXA 3D 實體設計的強大與細致，這樣就能滿足各種設計需求，也是CAXA 3D 實體設計在鈑金件設計方面的優勢之一。
