CAXA PDM是CAXA有關產品數據管理系統系列產品之一，其功能設置面向離散制造企業，定位明確。重點實現在CAD等工具廣泛應用之后，對產品的電子圖檔進行數據安全管理與數據共享。CAXA圖文檔系統具有集中、有序、安全、高效等特點。其系統實現基于CAXA協同管理PLM平臺，具有很強的開放性、可配置性和可擴展能力。

在企業日常工作中，結構樹上的每一個產品，都對應文檔樹上的一個產品文件夾。文檔樹作為企業日常工作的主要區域，存在大量圖紙的導入導出。對導入圖紙的信息查看自然而然成了工作的一個基本需求。CAXA PDM 2015版新增了在文檔樹上進行exb和dwg格式圖紙的信息提取，將零件屬性可以直接寫入到文檔屬性中，極大的方便了日常工作。

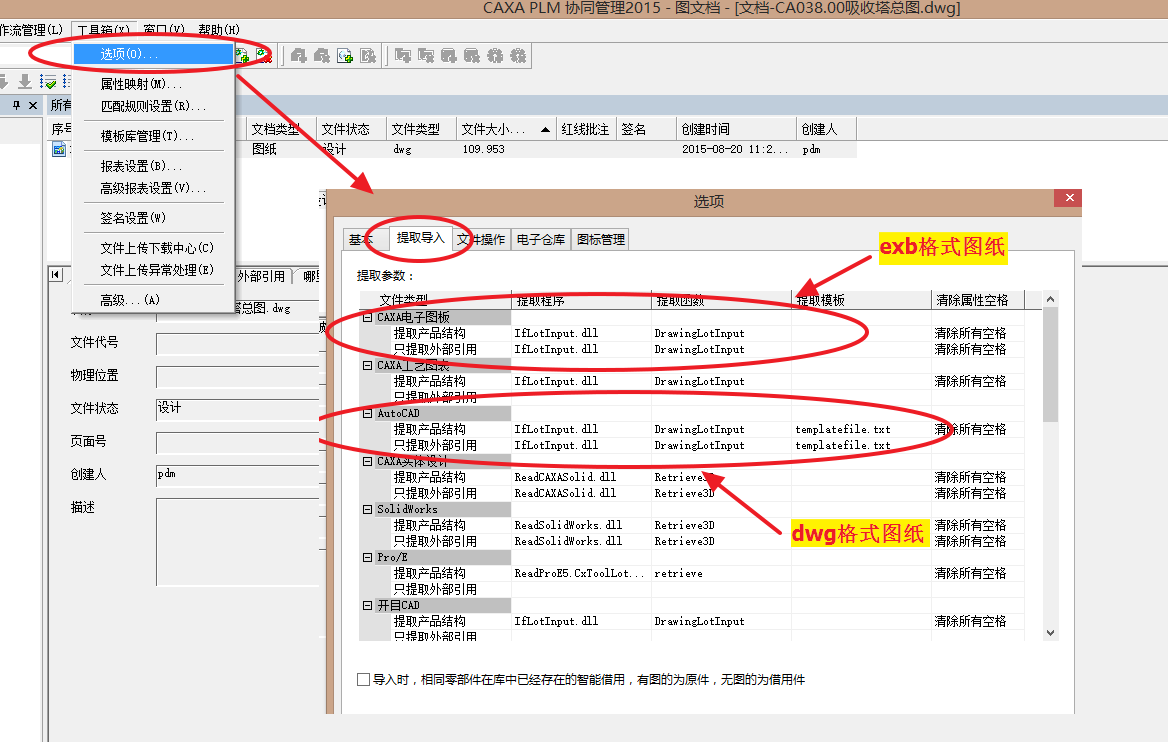

首先，對CAXA PDM系統進行設置：選擇工具箱中的選項，在彈出的對話框中點擊“提取導入”一欄。我們可以看到，對于每類圖紙，都對應兩種設置“提取產品結構”和“只提取外部引用”。 “提取產品結構”設置對應的是產品結構樹下的圖紙信息提取，而“只提取外部引用”對應的是文檔樹下的圖紙信息提取。

對“CAXA電子圖版”（即exb格式圖紙）和“Auto CAD”（即dwg格式圖紙），將他們的“提取產品結構”欄中的“提取程序”和“提取函數”復制、粘貼至“只提取外部引用”那一欄中。需要注意的是，對于dwg圖紙，還需要考慮提取模板的選擇。這樣，在文檔樹下exb和dwg圖紙也可以提取信息了。

下面我們來看一下設置更改前后圖紙的屬性界面對比：

1、Exb圖紙

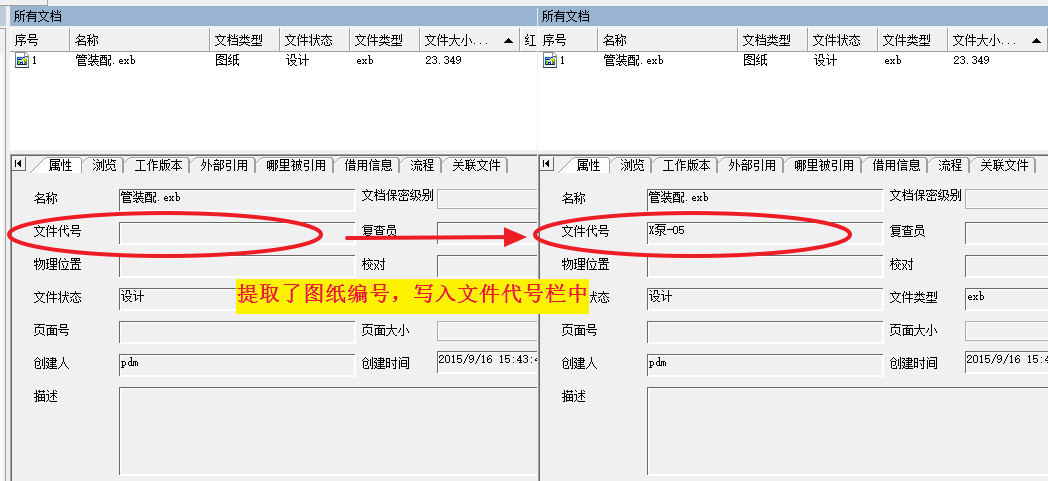

Figure 2 Exb圖紙信息提取對比

2、Dwg圖紙

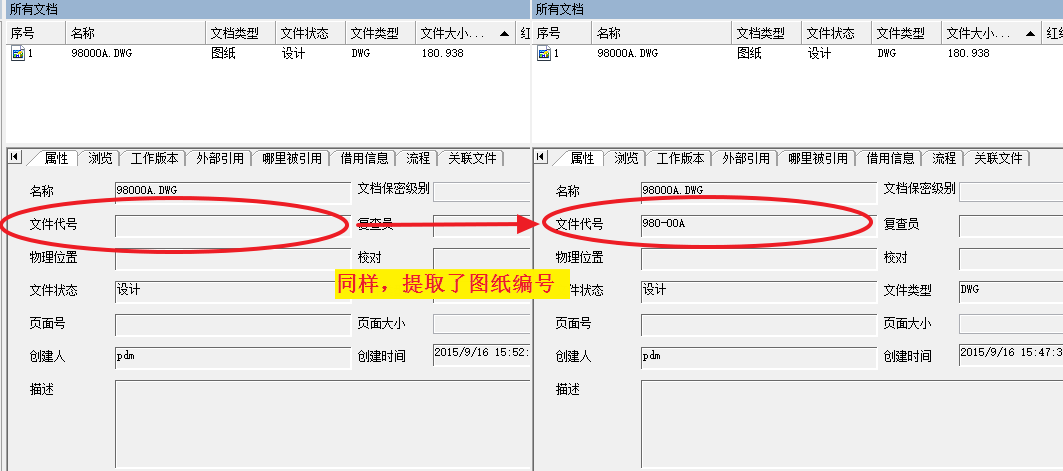

Figure 3 Dwg圖紙信息提取對比

由上面的兩幅圖可以看出，我們已經成功地在文檔樹上提取了exb和dwg的圖紙信息，并且寫入到了文檔對象屬性上。

CAXA PDM2015這一新增功能，給查看圖紙信息帶來了巨大的便利，同時，在對文檔查詢時，不僅能按照名稱等基本屬性查詢，還可以按照零件的其它關鍵屬性查詢，很大程度上實現了對圖紙內容的查詢功能。

是不是很方便呢？趕緊去試試吧！
