企業背景
　　威樂（中國）水泵系統有限公司是一家具有一百三十年歷史的致力于房屋建筑用水泵及其控制設備的研制、生產和銷售的專業集團公司，創建于1872年，公司發展至今，已形成以自動化生產為主的規模，居全球暖通空調用泵行業首位。主要產品包括：工業及建筑用循環水泵、供水泵、消防泵、深井泵及污水泵、全自動供水設備，水泵變頻調速設備等。

應用需求
　　威樂作為全球領先的水泵及其控制設備的專業公司，是一家典型的離散型制造企業，其特征是多品種、小批量，完全按客戶要求進行設計制造為基礎的生產方式。威樂自2000年進入中國以來，公司各項業務穩步發展，市場局面逐漸打開。但是，隨著訂單的日益增多，公司原有的信息化手段已經遠遠不能適應公司業務的發展，也無法實現企業內部產品數據的有效管理與流動，從而制約了產品研發效率的提升。綜合表現如下：
　　1、產品個性化需求較多，交貨期短，新產品的開發管理和跟蹤要求較高，但是公司原有的產品設計管理都是通過打電話、面對面等方式進行交流，無法做到對產品設計的實時管理和跟蹤查看；
　　2、大量積累的二維圖紙等產品數據無法很好的管理起來，不易查找且圖紙版本混亂，無法知識重用，影響產品創新速度；
　　3、紙制文件作為最終的有效文件，由于圖紙版本的更迭，造成電子文件與紙制文件不一致；
　　4、工藝編制完成后，需要手工統計出多種報表，浪費時間；
　　5、工藝路線和工序信息無法自動提取，不能為以后ERP的實施提供基礎數據。
　　以上問題受到了威樂公司管理層的高度重視，并成立了相應信息化小組，在對國內外多家PLM供應商長達半年的精心考察、產品選型活中，CAXA作為中國領先的PLM解決方案和服務提供商，以其完善的設計、工藝、管理、制造解決方案和強大的實施服務團隊和強勁公司發展勢頭贏得了威樂山姆遜信息化小組的青睞。

方案實施

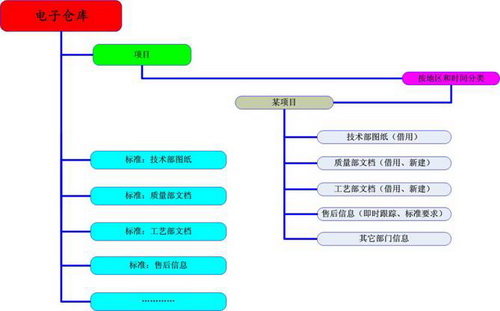

　　經過威樂和CAXA的技術人員探討，共同制定了一套符合公司現階段發展的一套方案，如下圖所示：

1. 由于威樂公司是典型的離散制造型企業，產品多為小批量，定制型，在CAXA圖文檔中建立技術部、質量部、工藝部和售后部等部門的標準文檔，當各個部門調用的時候，大都可以借用原有數據進行產品設計和生產，以及日后的售后跟蹤，可以幫助相關人員提高效率，避免重復勞動。
2. 工藝人員可以在圖文檔中自動提取BOM，一改以前手工抄寫BOM的方法，可以準確而高效的為各個部門提供數據支持，加快產品零部件的采購速度和提高庫存利用水平。
3. 圖紙全都加密保存到CAXA圖文檔中，并且能夠為每個項目人員設置權限，有效防止公司資產的流失。
4. 公司的二維設計全都使用CAXA電子圖板完成。并且，CAXA電子圖板完全支持讀取和保存為AutoCAD格式的圖紙，可以方便地與上下游廠商的信息交流。

CAXA電子圖板圖紙

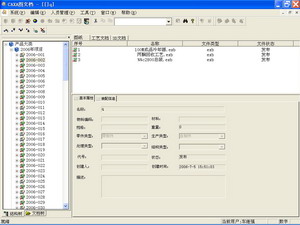

CAXA圖文檔結構樹

應用效果
　　現在，CAXA PLM解決方案已經在威樂公司得到了很好的應用，信息化水平顯著提高，具體表現如下：
　　1、隨著CAXA PLM解決方案的實施和應用，散布在企業中的各個信息孤島被連成一體，在設計、工藝、計劃、生產、車間、財務、銷售、外貿、售后等部門之間建立了一條完整的信息鏈，形成了一動全動、一有全有的協同工作環境，逐步建立起敏捷制造、快速響應的企業網絡，使原本深藏在各個角落的信息和知識得以匯集、整理、分析，并將很多企業產品設計制造的活動用可分析處理的數據表達出來，幫助管理者們憑借這些數據做出正確的決策，
　　2、在CAXA 圖文檔的查詢功能模塊中，零件查詢條件可以為零件代號、名稱、類型、創建人、創建時間、編碼、種類、備注、材料、質量、安全級別、設計人、產品型號中的任意一項或多項的組合，同時具有非條件，可以對結果進行更加嚴格的篩選和界定，選擇對零件的當前版本、歷史版本進行查詢，從而提高了約70%的設計效率和避免了因圖紙版本混亂而帶來的損失。
　　3、在CAXA圖文檔中建立了產品結構樹，可以對產品的組成層次了解得一清二楚，進而支持產品的改型和優化設計，并且對設備生產的過程文檔和售后服務技術反饋管理提供了支持，隨時可以查詢跟蹤產品的技術檔案。
