新鄉市起重機廠有限公司創建于1980年，職工800余人，各類專業技術人員150人，年產值3億元，是集科研，設計，制造，安裝于一體的高新技術企業，河南省唯一的起重機械工程研究中心成立于該公司。主導產品有帶抓斗電解鋁多功能起重機，冶金專用吊，多用途旋轉鋁鑄錠夾鉗起重機，過軌吊，架空軌道，螺旋式輸送機，煤礦用井口房懸臂起重機等5大系列50多個型號。

電解鋁多功能起重機	取物裝置	通用起重機系列	電動葫蘆

企業發展面臨的挑戰：

技術人員流動性高達30%以上，設計資料保存不完整、圖紙流失尤其嚴重，導致企業知識不能有效沉淀和傳承，開發成本居高不下。

90%以上的產品均需改型設計，單個產品的圖紙數量多達1000張以上，版本多，管理混亂。新產品交付周期長達1年左右，合同交付前，圖紙資料和技術保密性難以得到保障。

導致企業面臨上述挑戰的原因：1、缺乏科學規范的技術資料管理系統；2、缺乏企業知識、人才智慧的充分利用和傳承。

CAXA PLM項目實施：

應用CAXA產品：電子圖板、實體設計、圖文檔。

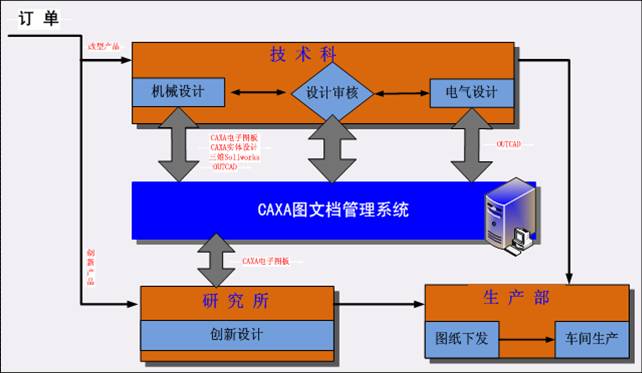

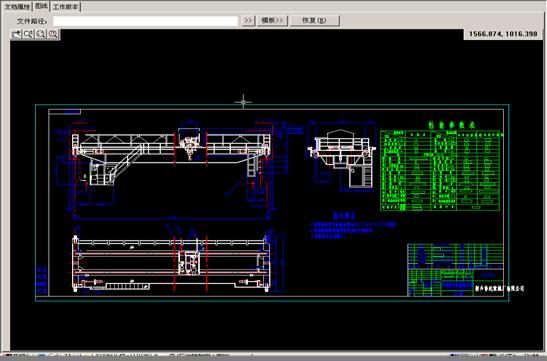

1、應用CAXA電子圖板統一了二維CAD設計軟件平臺，建立起了一整套標準的企業繪圖模板、工藝模板，使公司圖紙達到初步的標準化，企業工藝編制完全標準化、規范化。然后，針對起重機械制造的行業特點，制定了相適應的設計流程和模式。

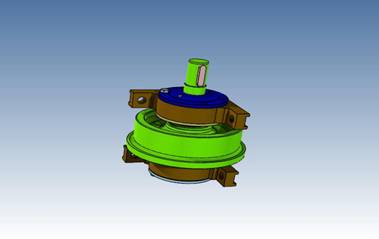

 2、利用CAXA實體設計對新產品進行快速造型、并對虛擬樣機進行有限元分析、干涉檢查和仿真運動等，確保產品質量隱患被消除在設計階段。

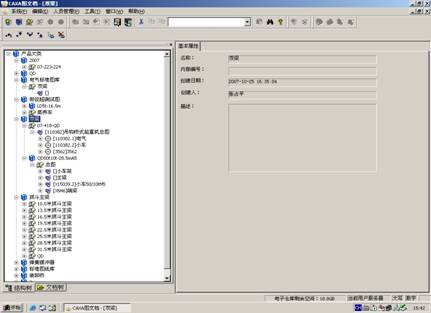

3、利用CAXA圖文檔，建立起完整的技術文檔管理體系，實現產品技術文檔的電子化和成套管理，使產品數據處于有效與有序管理中，相關人員可通過文件的分類、文件的屬性、文件檢索、產品結構樹等方式對文檔進行查詢、瀏覽等，方便借用和輸出報表等。每個技術人員設計的圖紙和編寫的文檔全部提交到電子倉庫中進行集中管理，數據可通過集中加密，系統登錄人員身份認證，歷史操作自動記錄、使用人員或訪問人員的權限設置等方式確保設計數據不易流失或被任意操作。

應用效果評價：

設計：規范了產品開發設計流程，利用二維設計統一了公司的設計平臺，通過三維設計試制樣機，節省了新品開發20%以上的時間。

管理: 電子版的技術文檔安全得到保證，老圖紙共享利用率大大提高，查詢速度提高了50％以上，圖紙借用率提高30%以上，減少技術人員2/3以上的重復勞動。

人力： 公司使用CAXA方案后，技術部補充的新人通過利用CAXA軟件管理平臺，從中吸收公司寶貴的知識資源和核心人員的智慧，這為公司降低了技術人員流失的風險，同時為新員工的快速成長搭建了有效的平臺。
