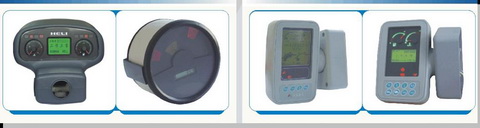

合肥協力儀表制造有限責任公司（簡稱合肥協力儀表）是專業從事工程機械儀表研究、開發、制造和銷售的高新技術企業。其產品包括數字化儀表、電器控制附件、線束、操縱箱、儀表臺等，被廣泛應用于叉車、挖掘機、裝載機、電動車、推土機、軍工等領域。公司現已成為徐工、合力、杭州叉車、TCM、JAC等集團的OEM供貨商，并為國際知名工程機械集團，如德國林德、美國海斯特、日本小松、韓國大宇等外資企業配套供貨。公司在工程機械儀表行業處于國內領地位。經過多年的發展，合肥協力儀表已成為國內工程機械用儀表、機電信一體化集成控制系統生產及其研發的重要基地。

企業面臨的機遇與挑戰

近年來，企業抓住國內工程機械高速增長的契機，堅持技術進步和技術創新，集成國內外先進技術，實現工程機械儀表信息系統機電信一體化，使企業上檔次、上規模，創名牌。然而，隨著公司快速發展，新產品不斷增加，老產品不斷升級改造，越來越多的生產圖紙與文檔由于管理的混亂，給企業的生產與管理帶來了諸多問題。

圖紙文檔管理混亂。隨著產品改良與更新的頻繁，圖紙與技術文檔不斷增多，版本也越來越多，由于圖紙和文檔的管理混亂，錯發或錯調圖紙與文檔的現象時常出現。由于圖紙和文檔命名不規范，設計過程中急需調圖時，卻無法快速準確地搜索到急需的文檔和圖紙。情急之下只得找類似的圖紙重新修改，或干脆重畫，造成大量的重復勞動，既延誤生產時間，也增加了勞動成本。

圖紙文檔和技術的安全性難以保證。圖紙、電路圖以及工藝文件常因設計負責人員不同，而存儲在不同的電腦上，這給查找帶來許多困難。當技術人員調動或離職時，電子資料交接的準確性、安全性、全面性無法得到保障。產品技術資料經網絡共享后，安全性無法保證。此外，手工編制BOM表不僅耗時大，而且容易出錯。

與CAXA精誠合作

為了公司的長遠發展，上述問題的解決已迫在眉睫。公司決定引進PLM產品全生命周期管理系統，提升企業管理水平。在經過對國內外多家公司PLM系統應用方案的調研，最終選擇了CAXA PLM方案。CAXA是國內領先的PLM方案和服務提供商，具有強大的本土化優勢，不僅產品具有較高的性價比，還能提供較好的售后服務與技術支持。經過與CAXA技術工程師的反復溝通，針對企業需求，企業選擇了CAXA圖文檔管理、工藝圖表CAPP、工藝匯總表BOM、電子圖板CAD等系列軟件產品。

協力儀表從引進CAXA電子圖板CAD軟件入手，將其作為公司二維CAD設計軟件，由于企業技術人員對CAXA軟件非常熟悉，便于在此基礎上推行CAXA其他軟件系統。采用CAXA 圖文檔能很好的同其他二維設計軟件協同工作，無縫集成。而CAXA圖文檔有很好的性價比，非常適合中小企業以圖文檔管理作為管理重點的需求。通過這些軟件產品和解決方案的實施可以基本滿足企業從設計、工藝、制造到管理等整個生產流程的信息化需求，能有效解決公司生產管理中存在的種種問題。

項目實施

為了更好地使用圖文檔管理系統，首先要做好基礎技術管理和標準化工作，如建立公司產品圖號、型號，規范圖檔及明細表樣式等。建立系統的圖文檔應用管理體系，企業制定了《圖文檔管理系統實施管理辦法》，規定了具體的圖文檔使用規范及應用要求，對用戶、角色、權限進行設置，每個圖紙和文檔的修改都受到圖文檔系統的管理和控制。設立專門的圖檔管理員，對系統進行日常維護及系統管理，保證應用規范的持續貫徹執行。

為了順利推進圖文檔系統的有效實施，公司展開了系統的培訓。首先由CAXA技術工程師對公司相關人員進行軟件功能及使用培訓，此外企業自身也組織了針對公司軟件應用要求的規范應用培訓，從而保證了CAXA圖文檔管理系統的有效和有序運行。

實施效果

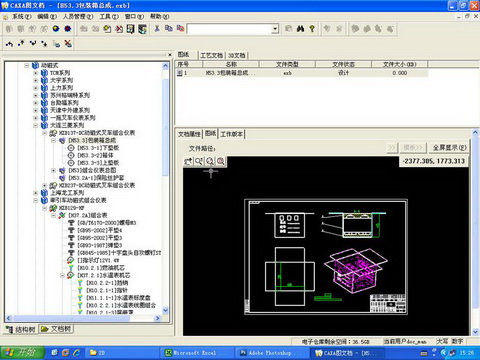

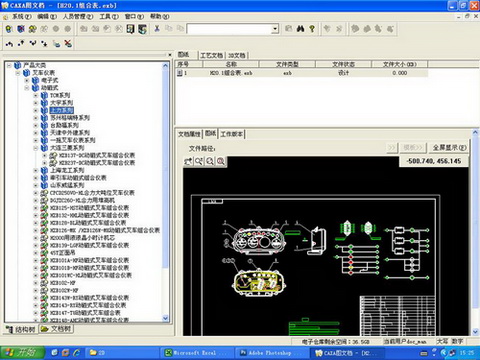

CAXA  PLM系統經過三個多季度的實踐運作后，企業的圖紙與文檔的管理有了明顯，改善。公司所有的圖紙與文檔都統一存放在CAXA圖文檔系統上，由資料室專員定期備份。由于采用了圖文檔系統用戶與角色權限的設置，圖紙和文檔不僅可以合理共享，而且電子圖文檔的安全性也得到了充分保證。由于電子圖文檔具有查詢及組合查詢功能，便于企業快速準確地查找、編輯所需圖紙和文檔，同時也解決了圖紙多版本問題，避免了因用錯圖紙而造成經濟損失。CAXA圖文檔的另一強大優勢是快速、準確、自動生成BOM表的功能，工程師們再也不必因單獨制訂繁雜的BOM而煩惱了。

CAXA工藝圖表為企業提供了工藝設計時需要處理的大量圖形、數據信息。同時，CAXA工藝圖表和工藝匯總表還可以自動生產工藝文件和工藝卡片，大大提高了工藝人員的工作效率。按圖紙從屬關系構建產品結構樹，也使文件一目了然。

CAXA  PLM系統實施后，大大地促進了企業標準化的工作，企業設置了全套標準的繪圖模板、BOM表模板、標準的文檔分類方法、及標準的圖號命名規范等。CAXA PLM 系統現已成為工程師們日常工作必不可少的支撐平臺。

通過 CAXA PLM系統的實施，提高了協力儀表設計開發人員的工作效率和公司的整體信息化水平，減少了各種不必要的浪費，增強了各部門的協調運作效率。同時CAXA技術工程師精湛的技術和用心的服務也得到企業的高度贊揚，CAXA作為擁有完全自主知識產權的國產軟件，推動了合肥協力儀表實現高效管理的完美蛻變。
