一、企業背景

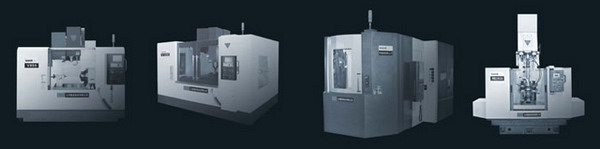

寧夏銀川大河數控機床有限公司地處寧夏銀川市，大河數控機床有限公司（原大河機床廠）是國內生產加工中心最早的廠家之一。 經過四十年多年的奮斗，在金屬切削機床設計、開發和制造上積累了豐富的經驗，成為全國機床工具行業三十二家骨干企業之一，是設計、制造具有國內外先進水平的立、臥式加工中心、數控珩磨機床、數控組合和專用機床及立式鉆床的國家大型二類企業，為國內及世界五大洲六十多個國家和地區提供各類機床6萬余臺，在國內外市場享有極高聲譽。

應用軟件：10節點CAXA圖文檔、15套CAXA電子圖板、2套CAXA實體設計、3套CAXA工藝圖表、1套CAXA工藝匯總表。

二、應用需求：

1、歷史圖紙很混亂，很多圖紙都是紙質圖紙，幾次搬家過程中，造成圖紙的混亂，查找不方便。

2、電子文檔目前現狀是存放在設計人員各自的電腦上。曾經丟失過整套圖紙。

3、匯總BOM表很復雜。圖紙BOM表的錄入都需要技術人員依靠制作WORD手工錄入和逐次校對，對馬上要進行的ERP實施初期數據錄入造成了困難。尤其是電氣部分的BOM匯總，因為沒有圖紙，所有零件都是外購件，造成了BOM沒有辦法方便快捷的統計提交給采購。

4、使用word進行工藝編制，比較繁瑣，而且工藝信息無法進行重新利用。

三、方案實施：

1、規范設計數據源頭

  公司應用CAXA電子圖板模板建立起了一整套標準的企業繪圖模板，規范了設計圖紙的圖框、標題欄、明細欄樣式、需要填寫的數據和填寫方式等，使公司圖紙達到初步的標準化和規范化。把一套產品中的圖紙全部轉化成電子圖板的標準格式，在總圖和部裝圖中添加明細表。

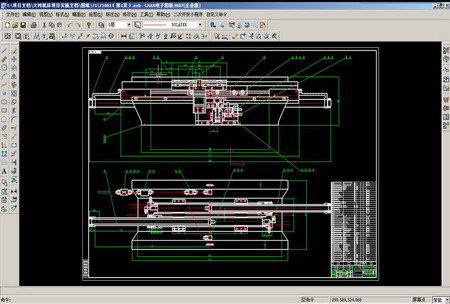

電子圖板應用

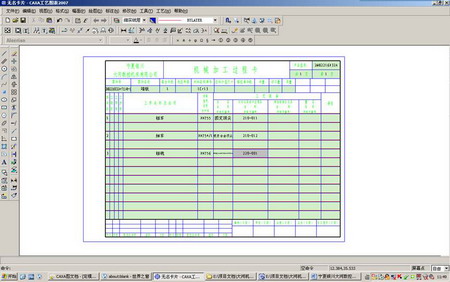

工藝圖表應用

2、自動提取數據和生成BOM表

設計部門需提供產品自制件、標準件、企標件、借用件統計報表，CAXA圖文檔可根據產品結構自動生成相應的報表。每個產品BOM表的提取和錄入僅需10分鐘左右，提高效率200倍以上；用戶還可以自定義報表中需要輸出的零部件物理屬性，并可進行報表的打印預覽、打印、文件輸出和修改等操作，通過用戶定制。

3、安全管理和共享設計數據和文檔

  在安全的企業產品數據訪問權限基礎上，有效地管理產品圖紙、明細表、BOM表和相關文檔的創建和共享，為技術、管理等部門提供準確、一致、完整的產品技術數據。并且建立起完整的技術文檔管理體系，實現產品技術文檔的電子化和成套管理，使產品數據處于有效與有序管理中，為相關人員提供方便的查詢、瀏覽、借用和輸出報表的工具。

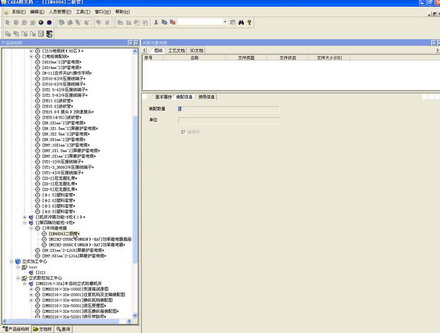

圖文檔應用

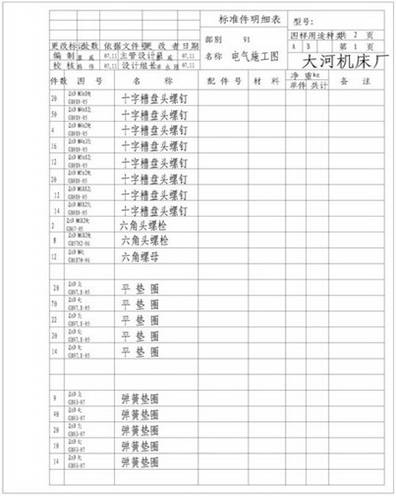

報表輸出

四、應用效果：

1、形成一套企業圖紙規范。圖紙總圖中全部重新按新的標準來繪制，將產品導入圖文檔系統中自動建立產品結構樹，零部件之間的關系清楚，并且可以提高文件檢索速度；

2、圖紙文檔由服務器統一存放，積累成為企業的知識庫；

3、由于圖文檔管理可以根據產品設計所產生的圖紙、相關說明文檔按產品結構樹進行歸類保存，管理層可通過網絡隨時查看進度，有助于提高產品設計效率；

4、通過圖文檔中的版本管理，工程師始終可以看到最新的圖紙版本。在設計數據借用過程中，當原始數據改變，借用數據也會跟著改變，保證了數據的一致性；

5、CAXA圖文檔、CAXA電子圖板，CAXA工藝圖表等軟件無縫結合，在數據交換和管理上更顯流暢；

6、可以快速的自動生成零件，外購件，借用件和標準件目錄表。生成的報表只需要輕微的修改就可以得到標準的匯總表格。
