    在CAXA電子圖板2007中，增加了可選模塊“轉圖工具”，轉圖工具主要功能是將其它軟件繪制的CAD圖紙的明細表和標題欄轉換為符合CAXA電子圖板專用的明細表和標題欄，為方便BOM表生成，明細表數據關聯、輸出，排版打印,以及與ERP或者PDM等軟件進行數據轉換提供數據基礎，也為圖形文件管理提供實施基礎。
　　轉圖工具包括幅面初始化、填寫標題欄、定義明細表頭、轉換明細表、補充序號五部分內容，從各方面完善圖紙轉換工作，以前半個小時甚至更長時間的工作量利用　　轉圖工具一分鐘即可完成，轉換后的圖紙標題欄和明細表信息內容準確完整，大大了工作效率。
　　轉圖工具操作簡單，易學易用，為企業存在的大量其他軟件繪制的CAD圖紙轉換為CAXA電子圖板的圖紙提供了一種新的方法。下面為大家介紹圖紙轉換工具的具體應用：

一、加載轉圖工具

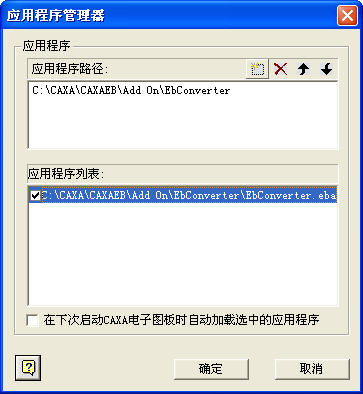

　　應用程序管理器是用來管理CAXA電子圖板二次開發應用程序的，在“文件”菜單中選擇“應用程序管理器”命令，然后選擇“轉圖工具”所在路徑，如圖1。

圖1 加載目錄

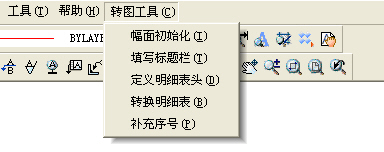

　　加載之后，在電子圖板的界面上就會増加“轉圖工具”的選項，如圖2。

圖2 轉圖工具加載界面

　　轉圖工具包括“幅面初始化”、“填寫標題欄”、“定義明細表頭”、“轉換明細表”、“補充序號”五部分內容。

二、轉圖工具的使用

1、幅面初始化
　　在“轉換圖紙”下拉菜單中，單擊“幅面初始化”選項，在彈出的對話框中可以設置圖紙的幅面、加長系數、圖紙比例以及圖紙的方向，如圖3。
　　如果現有圖紙的幅面大小未知，單擊進行拾取圖框，此時光標會變為拾取狀態，選擇圖框后右鍵確定。

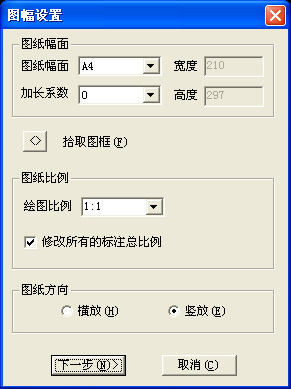

圖3 圖紙設置

　　確定后會彈出指定圖紙比例對話框，如圖4，選擇圖紙的比例然后單擊“下一步”，再一次彈出圖幅設置對話框，如圖5，此時可以發現，圖紙幅面和比例已經根據選擇圖框自動設置完成。（注意，如果圖紙圖框不符合國標規定，則圖紙幅面默認到自定義選項。）

圖4 設置圖紙比例

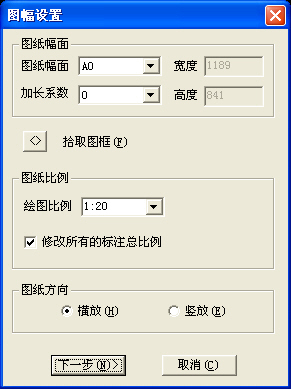

圖5 圖紙幅面自動生成

　　點擊“下一步”進入“圖框和標題欄”設置，調入圖框和標題欄，單擊“確定”按鈕，幅面初始化設置完成。

圖6 調入圖框和標題欄

2、填寫標題欄
　　在“轉換圖紙”下拉菜單中選擇“填寫標題欄”選項，此時光標變為拾取狀態，選擇圖紙中標題欄對角位置，如圖7中紅色矩形位置，完成后會彈出填寫信息，如圖8：

圖7 拾取標題欄

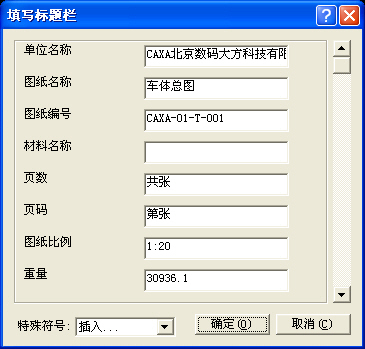

圖8 標題欄內容

　　各欄目中內容可進行修改，點擊“確定”按鈕后，圖紙標題欄中的內容將被轉換到新的標題欄中。（注意，如果定義的標題欄與拾取的標題欄格式、大小不一致，則讀取到的信息位置可能會發生變化）

3、定義明細表頭
　　在“轉換圖紙”下拉菜單中選擇“定義明細表頭”選項，此時光標變為拾取狀態，選擇圖紙中明細表表頭對角位置，如圖9中紅色矩形位置，完成后會彈出“定制明細表”填寫信息，如圖10所示：

圖9 拾取明細表頭

圖10 明細表頭定制

　　轉換后的明細表頭內容可以進行修改，使用方法與“定制明細表頭”方法相同。單擊“確定”按鈕后，明細表頭轉換完畢。

4、轉換明細表
　　在“轉換圖紙”下拉菜單中選擇“轉換明細表”選項，此時光標變為拾取狀態，選擇圖紙中明細表對角位置，如圖11紅色矩形位置，完成后，會彈出“填寫明細表”信息，如圖12所示

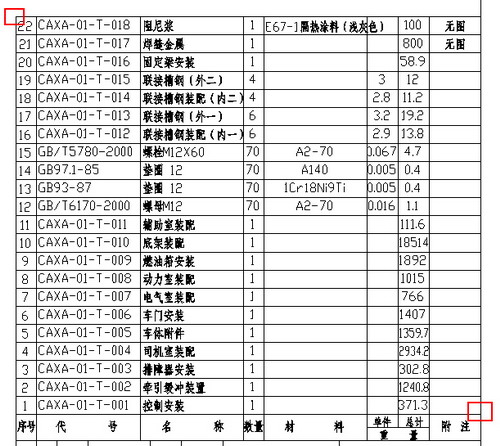

圖11 拾取明細表

　　單擊“確定”按鈕完成轉換。

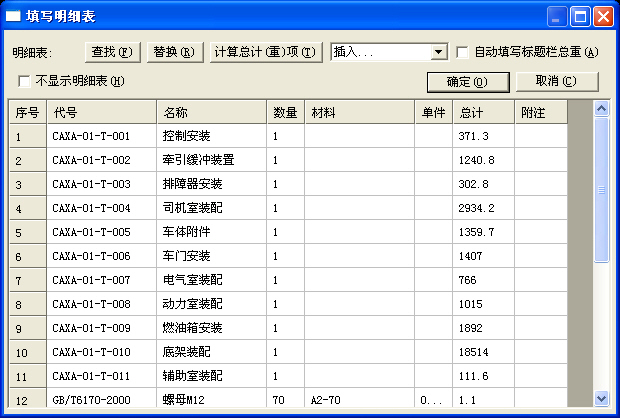

圖12 明細表內容

　　以下是明細表和標題欄轉換后效果對比：

圖13（a） 原始明細表和標題欄

圖13（b） 轉換后明細表和標題欄

5、補充序號
　　補充序號功能可以實現序號和明細表的關聯，關聯后的序號進行修改、增加、刪除等功能時，明細表內容會與之關聯進行相應的變化。
　　在“轉換圖紙”下拉菜單中選擇“補充序號”選項，立即菜單提示如圖14所示，在原來序號位置補充序號，補充后的序號會與明細表相應位置內容關聯。關聯后的序號操作參見“幅面”下各項序號操作。

>
圖14 補充序號立即菜單

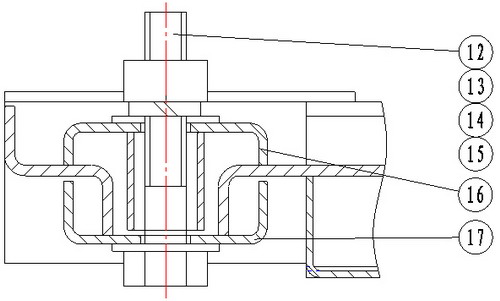

圖15（a） 原始序號

圖15 （b）補充序號

　　以上圖片是序號轉換后效果比較。
