問題1：轉換過程提示“請查找或替換行文件”。

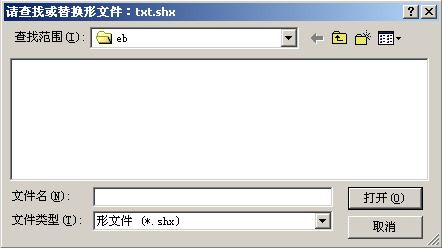

    方法一：如果有形文件，則指定形文件位置。如沒有形文件，在提示對話框中可選擇取消，系統自動用默認的字體代替則轉換過來的圖形，如圖1所示。

圖1

    方法二：從AutoCAD安裝目錄下的Font目錄下尋找或者將提示所需文件拷貝到CAXA電子圖板安裝目錄下的Userfont文件夾下，然后在Userfont目錄中選擇所需文件，如圖2所示。

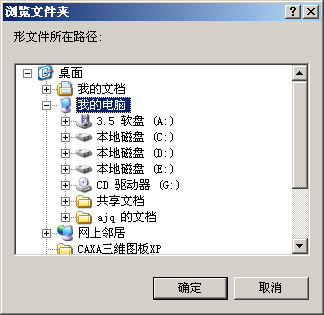

    方法三：在系統配置中指定形文件的路徑，則下次打開DWG/DXF文件時，系統會在指定的目錄中搜索匹配的形文件。設置形文件路徑方法如圖3所示。
    單擊【工具】菜單中的【選項】命令，彈出【系統配置】選項，單擊【參數設置】，單擊形文件路徑右邊的【瀏覽】按鈕，可以進入【瀏覽文件夾】窗口，選擇形文件位置。

　
圖2　　　　　　　　　　　　　　　　　　　　　　　　　　圖3

問題2：打開Dwg/Dxf文件時，系統提示文件出錯，無法打開。
    方法一：取消CRC檢查。打開主菜單下【工具】里【選項】，彈出【系統設置】對話框，在【Dwg接口設置】中將【CRC檢查】的復選框里的選擇去掉，如圖4所示。

圖4

    方法二：在AutoCAD中使用Recover.命令，修復打開的文件，再重新用CAXA電子圖板打開。

問題3：將電子圖板的圖紙轉換AutoCAD的圖紙后，文字、尺寸和塊都沒法編輯了，怎么辦？
    回答：在將電子圖板文件保存為Dwg/Dxf格式文件時，系統默認將文字、尺寸、塊保存為塊的形式，只要在【Dwg輸出設置】中選擇【尺寸】、【文字】、【塊】核選框，則相應部分被打散，這樣就可以隨意編輯了，如圖5所示。

圖5 打散實體選擇

問題4：如何將大量CAXA電子圖板和AutoCAD圖紙進行相互轉換？
    回答：使用CAXA的批量轉換功能就可以實現。CAXA電子圖板可將可將CAXA電子圖板各版本的EXB文件批量轉換為AutoCAD各版本的Dwg/Dxf文件，也可將AutoCAD各版本的Dwg/Dxf文件批量轉換為EXB文件，并可設置轉換的路徑。操作如下：

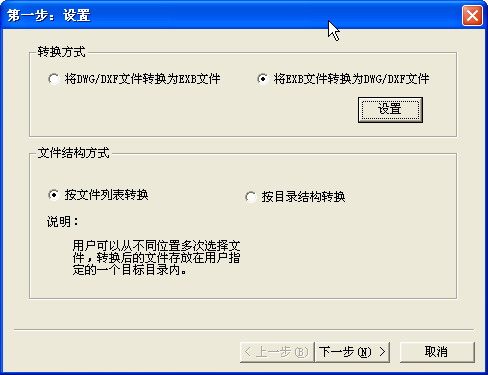

    第一步，單擊【文件】下拉菜單中的【Dwg/Dxf批轉換器】命令，彈出“批轉換器”對話框，可以看見轉換方式有將Dwg/Dxf文件轉換為EXB文件、將EXB文件轉換為AutoCAD Dwg/Dxf文件兩種。如圖6所示

圖6 批量轉換器對話框

    第二步，如果是CAXA電子圖板圖紙轉換為AutoCAD圖紙，選擇“EXB文件轉換為AutoCAD Dwg/Dxf文件”，然后單擊“設置”選擇轉換數據格式，如下圖所示；如果是AutoCAD圖紙圖紙轉換為CAXA電子圖板，則選擇“將DWG/DXF文件轉換為EXB文件”，而不需要選擇數據格式。如圖7所示。

圖7

    第三步，選擇“文件結構方式”，有按文件列表轉換和按目錄結構轉換兩種方式。按文件列表轉換指從不同位置多次選擇文件，轉換后的文件放在用戶指定的一個目標目錄內。按目錄結構轉換指按目錄的形式進行數據的轉換，將目錄里符合要求的文件進行批量轉換。這里選擇“按文件列表轉換”。
    第四步，選擇需要轉換的EXB或DWG圖紙。先設定轉換后文件存放的路徑，然后點擊“添加文件”或者“添加目錄”，選擇需要轉換的文件，如圖8所示：

圖8 按列表轉換

    如果將AutoCAD圖紙轉換為CAXA電子圖板圖紙，則還需指定形文件的位置，如圖9所示：

圖9 指定形文件的位置

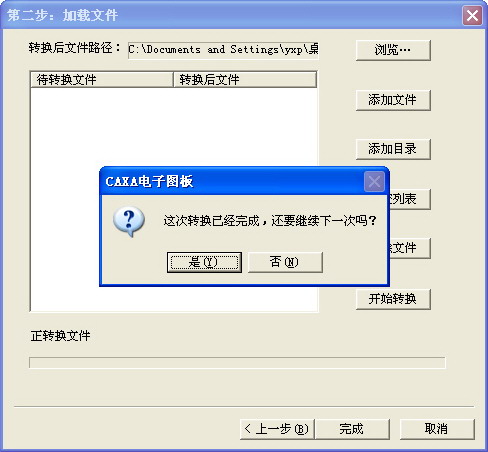

    第五步：開始轉換。點擊“開始轉換”就可以轉換列表內的待轉換文件。轉換完成后軟件會詢問是否繼續操作，可以根據需要進行判斷是否繼續，如圖10所示。

圖10 轉換提示

    如果選擇“按目錄結構轉換”就直接選擇文件目錄，將目錄里符合要求的文件進行批量轉換。如圖11所示

圖11 按目錄轉換

5：如何在讀入Dwg/Dxf圖紙時定義圖紙線型？
    打開Dwg/Dxf文件時，如果文件中的線型存在多種顏色，用戶可以根據線型的不同顏色制定相應的線寬，CAXA電子圖板可以根據顏色打開并區分Dwf/Dxf圖紙的線寬。同時，系統能夠自動讀入Dwg文件中插入的圖片.具體設置方法如下：
    驟一：單擊并選擇“工具”菜單中的“選項”，在彈出“系統配置”對話框選擇“Dwg接口設置”。如圖12所示

圖12 系統配置對話框

    步驟二：在“Dwg接口設置”對話框中的“線寬匹配方式”下拉列表中選擇“顏色”，系統會彈出如圖所示對話框。如圖13所示

圖13 顏色配置

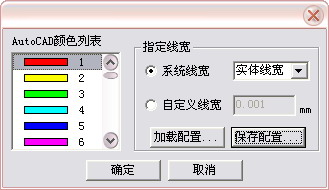

    步驟三：在對話框中按照AutoCAD中的線型顏色，指定線型的寬度。您可以使用“系統線寬”下拉列表提供的線寬，也可以使用“自定義線寬”選項，指定線寬數值。如圖14所示。

圖14

    您可以將設置好的參數進行保存，下次打印時可以直接載入配置文件進行使用。具體保存和加載的操作如下：

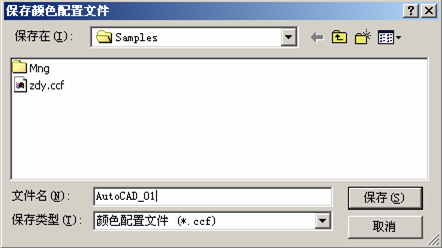

    單擊“保存配置”按鈕，在“保存顏色配置文件”對話框中，指定配置文件的名稱和保存路徑，保存配置文件。如圖所15示。

圖15 保存顏色配置文件

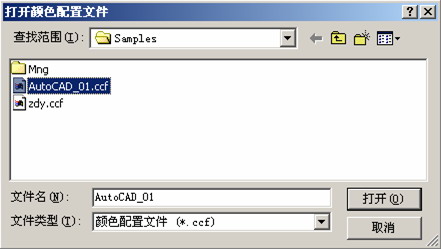

    單擊“加載配置”按鈕，在“打開顏色配置文件”對話框中，指定配置文件的名稱和保存路徑，打開配置文件。如圖16所示

圖16 打開顏色配置文件
