CAXA實體設計（三維CAD）2013易學、易用，能夠幫助初學者迅速掌握三維CAD設計。今天小編就跟大家分享一下如何巧妙運用掃描做自己需要的東西，大家稍微思考一下就能舉一反三甚至舉一反多啦！

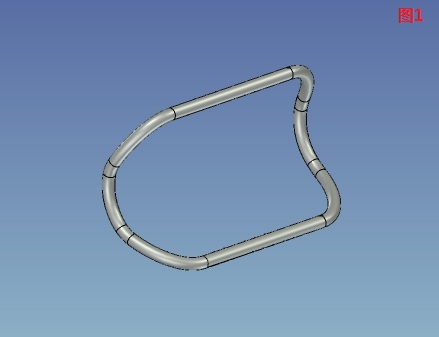

今天的教程主要是增進大家對實體設計的掃描的運用。相信大家學完會對掃描成形肯定有很多的心得并且運用有一定的提升。接下來就用簡單的操作來讓大家掌握實體設計三維CAD的思路和做法。這是本次跟大家分享的一個例子如圖1：
第一步：

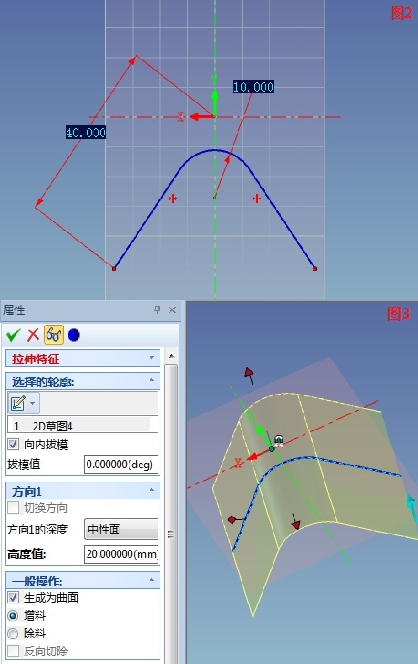

在實體設計X-Y草繪平面繪制如圖1所示的草圖。然后在“草圖”菜單欄下選擇“拉伸”特征，并且在“一般操作”屬性欄下勾選“生成為曲面”。生成如圖3所示的拉伸曲面。
第二步：

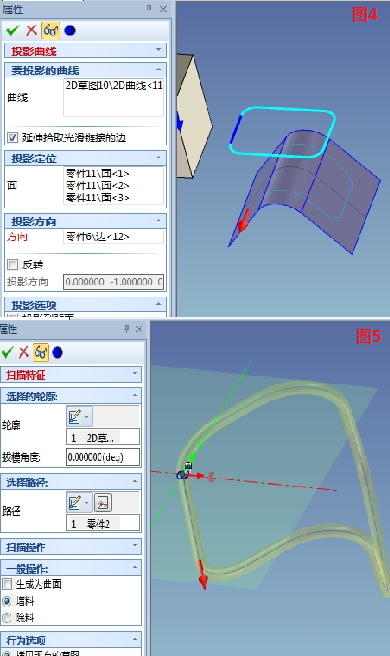

選擇Z-X草繪平面，在草圖上繪制中心矩形，分別輸入長方體的長和寬為35，25.并對圖形菱角的地方進行圓角過渡。生成如下圖4所示的草繪圖形。接著在“曲面”菜單欄下選擇“曲面投影線”。在彈出的屬性對話框下分別拾取曲線，需要投影的面，已經投影方向。
第三步：
在所投影的曲線上拾取某一個點做為草繪截面，這個草繪截面即為我們所要掃描的輪廓。然后拾取“特征”菜單欄下的掃描功能按鈕。彈出掃描特征屬性對話框依次拾取輪廓曲線，圓。掃描路徑，之前所投影到曲面上的3D曲線。最后生成如圖1所示的圖形。

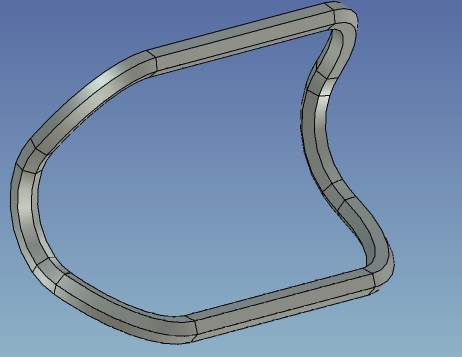

也可以改變掃描輪廓截面圖形為六邊形或者其他圖案。生成如下圖所示：
這樣一個掃描體就做好了，大家可以思考下如何在不同截面做曲線，只要銜接的好就可以一步操作來生成復雜的管道或者類似的產品。
