CAXA實體設計（三維CAD）2013易學、易用，能夠幫助初學者迅速掌握三維CAD設計。今天小編就跟大家分享一下如何用旋轉和掃描來制作一個簡單的節能燈泡。。

今天的教程主要是增進大家對實體設計的旋轉以及掃描兩個簡單的功能，同時也介紹了我們經常沒有注意到的小技巧。相信大家學完會對技巧運用也有一定的提升。接下來就用簡單的操作來讓大家掌握實體設計三維CAD的思路和做法。

第一步：

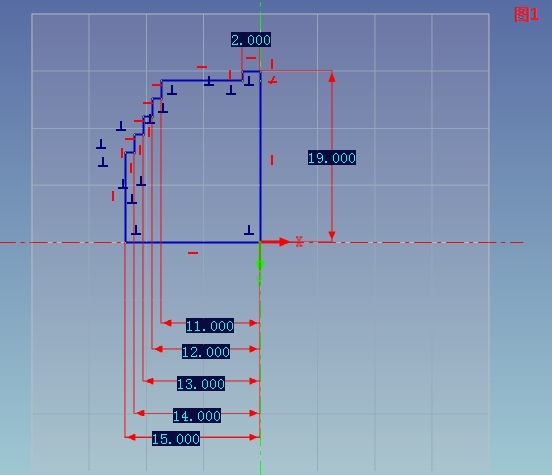

在實體設計X-Y草繪平面繪制如下圖所示的草繪圖形作為燈泡頭的的旋轉截面。注意：因為實體設計的草圖建立方式相較其他三維軟件來說快捷很多，所以在設定的時候是以我們選擇的點為草圖的（0,0）點，即常規的坐標原點。而且在實體設計里面不需要建立旋轉軸，因為實體設計的旋轉軸默認為Y軸。這個大家記住了，以后就非常便于操作哦

第二步：

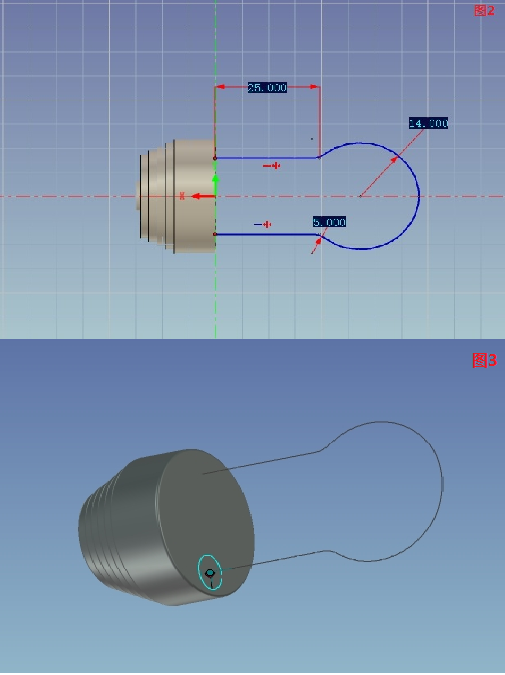

在草圖菜單欄下選擇Z-X為草繪截面來繪制需要掃描的引導線，繪制圖形如下圖所示。并注意在直線與圓弧鏈接的地方需要倒角，不然在做掃描的時候可能因為菱角太直而掃描不過去提示錯誤。切記！另在所繪制的草繪圖形的一個端點處選擇繪制草圖時拾取屬性的對話框的點來選擇與圖2所示的圖形為垂直平面。并繪制半徑為3.5的圓。

第三步：

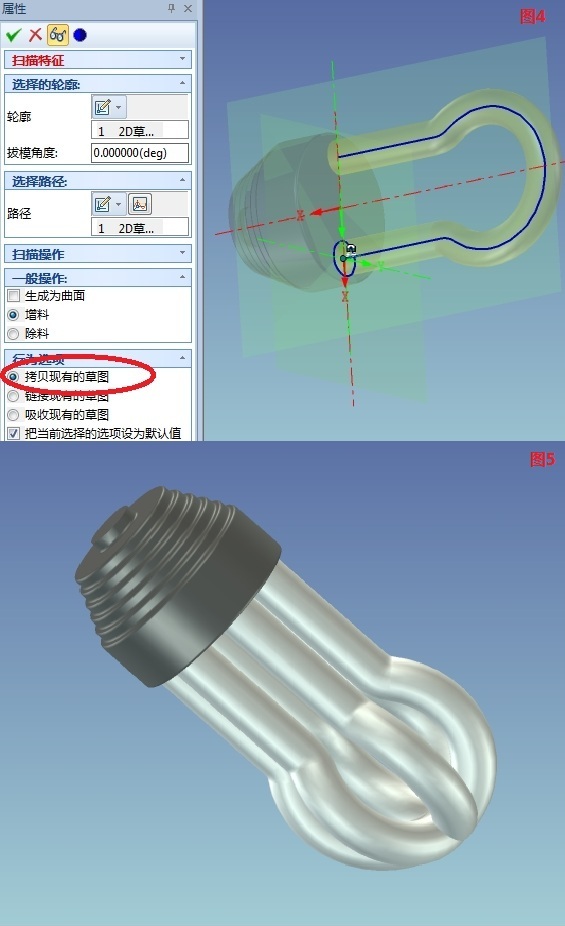

在“特征”菜單欄下選擇掃描功能，在彈出的屬性對話框中輪廓下旋轉我們所要掃描的輪廓即為所繪制半徑為3.5直徑的圓。在路徑屬性對話框下旋轉圖3所繪制的草圖。在如圖4中行為選項下有標注一個紅色橢圓框“拷貝現有的草圖”若勾選則在我們生成掃描拉伸以后草圖會拷貝在設計樹。以便于之前的草圖有問題而修改。這也算在多次總結中汲取的小小經驗。希望能給大家有一定的幫助。

這樣一個節能燈泡就做好了，中間也給大家介紹了幾個注意的點，大家在字里行間多看看，可能會給大家一些新的思路哦。
